PD4
光電・レーザーセンサ距離設定式センサ
こちらの製品は生産・販売を終了しています。
こんな基板の検出がしたかった!
製品概要
特徴
バックグランドを検出しない
黒色基板も安定検出
シャープな検出特性
測距反射式で検出位置後方の誤検出をなくします。
切欠きや穴の検出
非球面トーリックレンズ採用による楕円形の検出エリア(19mmX2mm※)。
※PD4-35RT/35RSの値です。 PD4-45RT/45RSは24X2mmとなります。
黒色基板も安定検出
シャープな検出特性
測距反射式で検出位置後方の誤検出をなくします。
切欠きや穴の検出
非球面トーリックレンズ採用による楕円形の検出エリア(19mmX2mm※)。
※PD4-35RT/35RSの値です。 PD4-45RT/45RSは24X2mmとなります。
黒色基板も安定検出。

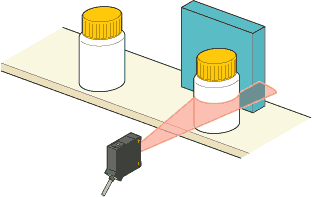

バックグラウンドを検出しない

検出原理

検出距離による遠近2つの受光PDの受光レベル比により距離演算を行います。
製品仕様
種類 | 測距反射式(2眼式領域反射タイプ) | |||
形式 | PD4-35RT | PD4-35RS | PD4-45RT | PD4-45RS |
受光素子 | 2分割フォトダイオード | |||
電源電圧 | DC12~24V(+10%、-10%、リップル5%以下) | |||
消費電流 | 30mA | |||
光源 | 赤外LED(870nm)、赤色LED(620nm) | |||
検出距離 | 35mm | 45mm | ||
検出可能範囲 | 5~35mm | 5~45mm | ||
出力 | NPNオープンコレクタ出力(DC33V、100mA以下) | PNPオープンコレクタ出力(DC33V、100mA以下) | NPNオープンコレクタ出力(DC33V、100mA以下) | PNPオープンコレクタ出力(DC33V、100mA以下) |
応答時間 | 2ms以下 | |||
動作モード | 入光時動作 | |||
表示灯 | 動作表示灯(赤色LED):入光時点灯 | |||
接続方式 | コード引出式(2m長、0.3mm2 3芯キャブタイヤコード) | |||
調整ボリューム | 背面検出の調整(背景の反射物に鏡面体の有無を設定) | |||
保護回路 | 逆接続保護回路、短絡保護回路 | |||
使用周囲照度 | 白熱ランプ:3,000lx以下、太陽光:10,000lx以下(共に受光面照度) | |||
使用周囲温度・湿度 | -10~+55℃(保存時-30~+70℃)。85%RH以下(但し、結露のないこと) | |||
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 | |||
耐衝撃 | 980m/s2 X、Y、Z各方向 各6回 | |||
保護構造 | IP66(IEC規格) | |||
ケース材質 | ABS樹脂 | |||
質量 | 約60g |
外形図
本体外形図

注)()内数値はPD4-45RT/45RSの値です。
入出力回路
NPN出力タイプ

PNP出力タイプ
