LA-FDS-3

LA-FDS-3

鉄鋼・クレーンセンサCMD

光ファイバ式レーザCMD。投光器と受光器はアンプユニット、センサヘッド、耐熱ファイバで構成され過酷な環境の製鉄所、重工業での鋼材検出に最適です。半導体レーザを使用しておりLED式に比べて悪環境下でも余裕度の高い検出ができます。

製品概要

特徴

● 光源に半導体レーザを使用した光ファイバ式CMDです。
● アンプユニット、センサヘッド、耐熱ファイバで構成される投光器と受光器よりなり、
  その間を通過する鋼材を検出します。

悪環境下でも余裕度の高い検出が可能

発光ダイオード式に比べ数千倍の発光出力をもち、悪環境下での使用に適しています。

自己チェック機能付

相互干渉を防止する同期検波回路付

受光量の余裕度が一目で判る

5点レベル表示灯を装備しています。

遮光時動作/入光時動作が切換え可能

製品仕様

形式 アンプユニット: LA-FDS-3PL(投光器)・LA-FDS-3A(受光器)
センサヘッド: FHM-211-1・FHM-311
ファイバユニット: FH-321(2m長)・FH-351(5m長)・FH-411(10m長)
検出物体 φ100以上の鋼材
検出距離 50m以下
最大到達距離 1km以上※1
電源電圧 AC100~110V/AC200~220V(+10%、-10%、50/60Hz)
消費電力 投光器:5VA以下、受光器:4VA以下
制御出力 1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1)
発光量低下出力※2
受光量低下出力※3
アナログ電圧出力 受光量に比例した直流電圧を出力
応答時間 40ms以下
動作モード 入光時動作/遮光時動作 切換式
接続 M4ねじ端子、グランド付ハブボディ(穴径φ12及びφ18)
表示灯 投光器:電源、発光量低下の各表示灯。
受光器:電源、受光量低下、動作、5点レベル※4の各表示灯
光ファイバ特性 許容曲げ半径:100mm以上、最大使用圧力:784MPa、引張り強度:490N以下
使用周囲照度 白熱電球:60,000lx(受光面照度)
使用周囲温度 アンプユニット:-10~+45℃、センサヘッド・ファイバユニット:-10~+200℃
使用周囲湿度 45~85%RH(但し、氷結のないこと)
絶縁抵抗 20MΩ以上(電源・出力接点 ― ケース間)
耐電圧 AC1,500V 1分間(電源・出力接点 ― ケース間)
耐振動 10~55Hz 複振幅1.5mm X、Y、Z各方向 各2時間
耐衝撃 490m/s2 X、Y、Z各方向 各3回
保護構造 アンプユニット・センサヘッド:IP64(IEC規格)・ファイバユニット:IP66(IEC規格)
防塵 エアレスフード付※5
ケース アンプユニット:アルミダイカスト製、センサヘッド:アルミ製
質量 アンプユニット:投・受光器とも約6kg、センサヘッド:FHM-211-1約1.5kg、FHM-311約4kg
ファイバユニット:FH-321約1.2kg、FH-351約1.8kg、FH-411約2.8kg
※1. ファイバユニットFH-351(5m長)、センサヘッドFHM-211-1使用による値。
※2. 投光器の発光レベルが、規定値の1/10以下になると出力します。
※3. 受光器の受光レベルが、動作レベルの3~300倍(可変)以下の状態となり、20秒間連続すると出力します。
※4. 受光レベルを5段階に表示します。

外形図

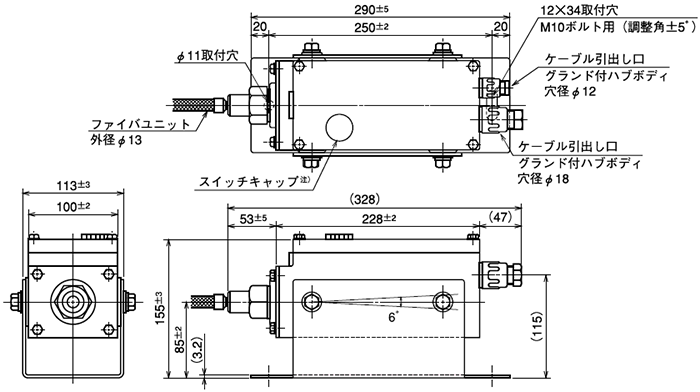

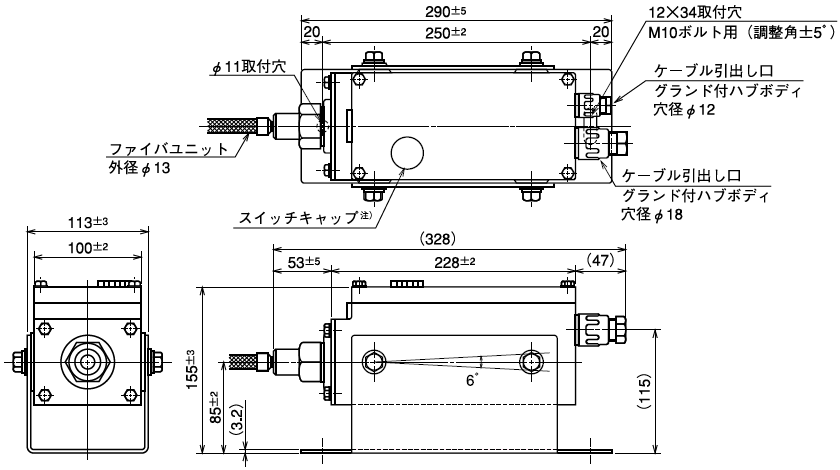

アンプユニット(投光器・受光器共通)

アンプユニット(投光器・受光器共通)
注)受光器のみ装備しています。

入出力回路

投光器

投光器

発光量低下出力

発光量低下出力

受光器

受光器

制御出力

制御出力

受光量低下出力

受光量低下出力

特性データ

受光レベル(検出距離)

受光レベル(検出距離)

平行移動特性

平行移動特性
