PH-FDX
鉄鋼・クレーンセンサCMD
簡易式光ファイバ式CMD。投光器と受光器はアンプユニット、センサヘッド、耐熱ファイバで構成され過酷な環境の製鉄所、重工業での鋼材検出に最適です。赤外LEDを使用しています。
※型式については、型式一覧をご参照ください。
製品概要
特徴
● 耐熱ファイバを使用した光ファイバ式CMDです。
● 周囲温度200℃までは水冷なしで使用(センサヘッド部)できます。
● 周囲温度200℃までは水冷なしで使用(センサヘッド部)できます。
アンプユニットはフリー電源を搭載
アンプユニット(投光器及び受光器)はDC12〜240V、またはAC24〜240Vと幅広いAC/DCフリー電源を搭載しました。
遮光時動作/入光時動作が切換え可能
受光余裕度を一目でチェック
受光量を5点のLEDで表示しておりますので、受光余裕度が一目で判り、レンズ面の汚れ、光軸のずれ等が簡単にチェックできます。
形式一覧
セット型式 | 投光器型式 | 受光器型式 | 出力形態 | 制御/安定動作出力 |
PH-FDX-R-1 | PH-FDX-2P | PH-FDX-2AR-1 | 接点 | 1a |
PH-FDX-M-1 | PH-FDX-2AM-1 | フォトモスリレー | 1a |
※センサヘッド・ファイバユニットに関しましては 【センサヘッド・ファイバユニット】の製品ページをご参照ください。
製品仕様
電源電圧 | AC/DCフリー電源。DC12~240VまたはAC24~240V(+10%、-15%) | |||||
消費電力 | 交流電源:投光器0.5VA以下、受光器3VA以下 | |||||
直流電源:投光器0.5W以下、受光器3W以下 | ||||||
検出物体 | センサヘッドFHM-201:φ50mm以上の不透明体 | |||||
検出距離 | センサヘッドFHM-201:ファイバ長5m以下の組合せで15m以下 | |||||
制御出力 | 接点出力:AC250V 3A、DC30V 5A、cosφ=1 フォトモスリレー:AC/DC125V、100mA、残留電圧3V以下(100mA時)、1V以下(10mA時) |
|||||
安定動作出力 | ||||||
応答時間 | 接点出力:10ms以下、フォトモスリレー出力:3ms以下 | |||||
動作モード | ライトON(入光時動作)/ダークON(遮光時動作)切換式 | |||||
感度調整器 | 付 | |||||
接続 | M3ネジ端子式。推奨ケーブル:ビニルキャブタイヤ丸形ケーブル外形φ7.8mm ケーブル延長(単独金属配管)最大300m |
|||||
表示灯 | 投光器:電源(緑)、テスト(黄、端子短絡時点灯) 受光器:電源(緑)、制御出力(黄)、安定動作出力(緑、正常時点灯) レベルモニタ(黄、5点レベル) |
|||||
ファイバユニット特性 | 許容曲げ半径:50mm以上。引張り強度:294N以下 | |||||
使用周囲照度 | 白熱電球:10,000lx(受光面照度) | |||||
使用周囲温度・湿度 | アンプユニット:-10~+55℃ | |||||
センサヘッド:-10~+200℃ 45~85%RH(但し氷結・結露しないこと) | ||||||
絶縁抵抗 | 20MΩ以上(電源・出力接点—ケース間) | |||||
耐電圧 | AC1,500V 1分間(電源・出力接点—ケース間 500Vメガーにて) | |||||
耐振動 | 10~55Hz、複振幅1.5mm、X・Y・Z各方向 各2時間 | |||||
耐衝撃 | 500mA/s2、X・Y・Z各方向 各10回 | |||||
保護構造 | アンプユニット:IP64(IEC規格) | |||||
センサヘッド:FHM-201:IP64(IEC規格) | ||||||
ファイバユニット:IP66(IEC規格) | ||||||
ケース材質 | アンプユニット:アルミダイカスト製、センサヘッド:アルミ/アルミダイカスト製 | |||||
質量 | アンプユニット:投、受光器とも約1.5kg | |||||
センサヘッド:FHM-100:約60g、FHM-201:約1.1kg | ||||||
ファイバユニット:FHL-321M:約400g、FHL-351M:約650g |
外形図

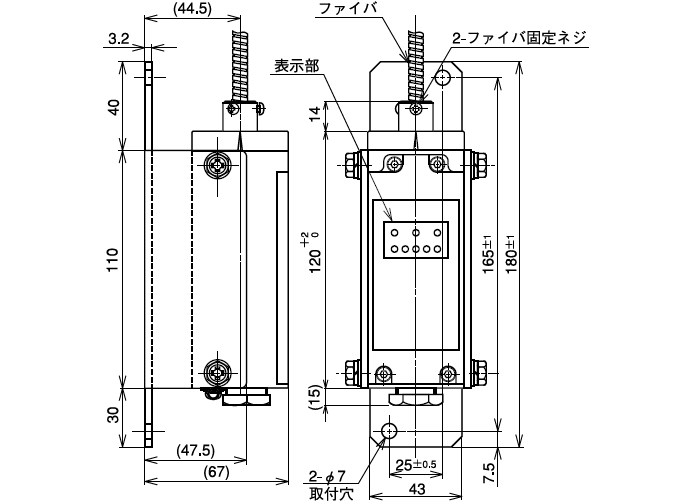

アンプユニット(投光器PH-FDX-2P・受光器共通)

ファイバユニット(FHL-Mシリーズ)

備考
センサヘッド・ファイバユニットに関しましては
【センサヘッド・ファイバユニット】の製品ページをご参照ください。
入出力回路
投光器(全シリーズ共通)

※ 模擬的に受光器の動作が確認できます。
受光器(PH-FDX-2A□-1)

受光器(PH-FDX-2A□-2)

制御出力(PH-FDX-2A□-1)

動作モードは内部スイッチにより切換え
安定動作出力(PH-FDX-2A□-1)

制御出力(PH-FDX-2A□-2)

動作モードは内部スイッチにより切換え
安定動作出力(PH-FDX-2A□-2)
