アンプ分離形センサ/PH-1U1/1U8

光電・レーザーセンサ 生産・販売終了

現場で使い勝手に優れたアンプ分離形光電センサです。

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • 代替品

商品概要

●アンプユニットはAC100~110V、AC200~220Vのフリー電源です。
●時限付きアンプユニットは、ONディレイ、OFFディレイ、シングルショットディレイ共用です。
●アンプユニットには、シーケンスの動作確認ができるテストスイッチを装備しております。

用途事例

形式 / 品コード

■ アンプユニット
形式 品コード 時限 動作 制御出力 電源電圧
PH-1U1 PH1U101 ――― 入光時動作/
遮光時動作
共用
1Cリレー接点及び
NPNトランジスタ
電圧出力
AC100~110
AC200~220V
PH-1U8 PH1U108 ONディレイ、OFFディレイ
シングルショット
ディレイ切替式


■ センサヘッド
種類 形式 構成 品コード 検出距離 備考
透過形 JU-13 投光器:JU-13P
受光器:JU-13R
PHJ1301 3cm アルミケース
JU-21 投光器:JU-21P
受光器:JU-21R
PHJ2101 10cm アルミケース
JU-32B 投光器:JU-32BP
受光器:JU-32BR
PHJ3203 2m アルミケース
JU-33 投光器:JU-33P
受光器:JU-33R
PHJ3302 3m 亜鉛ダイカストケース
動作表示灯付
S-10G・S-10DT 投光器:S-10G
受光器:S-10DT
PHS1005 3m φ12円筒タイプ
S-20G・S-20DT 投光器:S-20G
受光器:S-20DT
PHS2005 10m φ22円筒タイプ
反射形 HU1-31P ――― PHHU101 3~30cm アルミケース
距離限定
反射形
HU2-015FH ――― PHHU204 7~18mm 赤色スポット光


■機台取付ケース (別売り)
形式 品コード 用途
PPK-101A PJPPK01 アンプユニットを機台に取付け用のケースです。

製品仕様

■ アンプユニット仕様
種類 基本形 時限付
形式 PH-1U1 PH-1U8
電源電圧 AC100~110V / AC200~220V 50/60Hz ±10%
消費電力 2.5A
制御出力 接点出力:1Cリレー接点(AC250V 5A cosφ=1)
無接点出力:NPNトランジスタ電圧出力 (VOH≒12V VOL≦1V)
応答時間 接点出力:25msec以下  無接点出力:5msec以下
タイマモード ――― ONディレイ、OFFディレイ
シングルショットディレイ切替式
タイマ時間 ――― 最大5秒(可変)
表示灯 電源電圧表示灯:緑色LED(通電中点灯)
動作表示灯
感度調整器
接続 ねじ端子 (M3)
絶縁抵抗 20MΩ以上 (DC500Vメガー)
耐電圧 AC1,500V 1分間
使用周囲温度・湿度 -10℃~+50℃ 、 45~85%RH
耐振動 複振幅1.5mm 10~33Hz X、Y、Z各方向 各2時間
耐衝撃 100m/s2 (約10G) X、Y、Z各方向 各3回
保護構造 IP20 (IEC規格)
ケース ABS樹脂
重量 580g 580g


■ センサ仕様
種類 透過形 反射形 限定反射形
形式 JU-13 JU-21 JU-32B JU-33 S-10G
S-10DT
S-20G
S-20DT
HU1-31P HU2-015FH
検知光源 赤色LED 赤外LED 赤色LED
検出距離 3cm 10cm 2m 3m 3m 10m 3~30cm 7~18
検出物体 φ1.5以上
の不透明体
φ2以上
の不透明体
φ4.5以上
の不透明体
φ10以上
の不透明体
φ10以上
の不透明体
φ20以上
の不透明体
透明体・不透明体
応差の距離 ――― ――― ――― ――― ――― ――― 検出距離の20%以下
使用周囲
照度
1,000lx以下 2,500lx以下 1,000lx以下
接続 コード引き出し式(シールド線)
1m長 5m長 2m長 5m長 1m長 2m長
使用周囲
温度・湿度
-10℃~+50℃ 45~85%RH
保護構造 IP40 IP64 IP40 IP64 IP40
ケース アルミ引抜材 亜鉛
ダイカスト
ステンレスパイプ アルミ
引抜材
亜鉛
ダイカスト
重量 各15g 各20g 各30g 各160g 各150g 各170g 55g 80g

外形図


アンプユニット外形

JU-13

JU-21

JU-32B

JU-33

S-10/20G・DT

HU1-31P

HU2-015FH

機台取付ケース

入出力回路


端子配列

注)遮光動作形で使用する場合は12、14を短絡状態(ショートバーを取付けた状態)、入光時動作形で使用する場合は12、14を開放状態(ショートバーを取り外した状態)にて使用してください。

透過形投・受光器との接続

注)JU-33形投・受光器の場合、上記以外に(黒)と(白)があります。投光器の(黒)は11に、(白)は10に、受光器の(黒)は12に、(白)は10にそれぞれ接続してください。

注)S-10G・DT、20G・DT形投・受光器の場合、上記以外に(白)があります。投光器の(白)は11に、受光器の(白)は12に接続してください。

反射形との接続

注)HU2-015FH形の場合は(灰)色になります。

無接点出力部

特性データ(代表例)


受光レベル―距離特性 JU-13

受光レベル―距離特性 JU-21

受光レベル―距離特性 JU-32B

受光レベル―距離特性 JU-33

平行移動特性 JU-13

平行移動特性 JU-21

平行移動特性 JU-32B

平行移動特性 JU-33

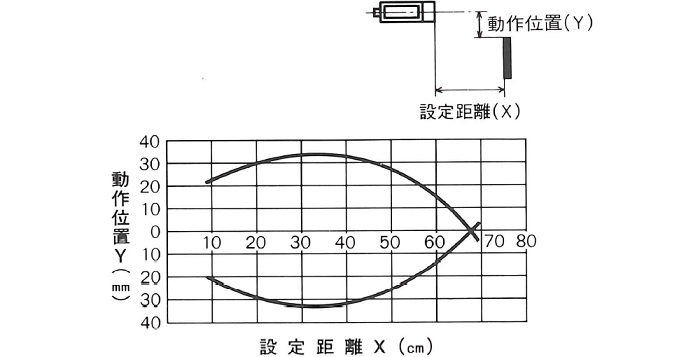

動作位置―距離特性 HU1-31P

動作位置―距離特性 HU2-015FH

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

代替品

PNX
生産中止組み合わせ 現行品
アンプ センサ
PH-1U1
もしくは
PH-1U8
JU-13 PNX-705R
もしくは
PNX-705L
JU-21
JU-32B
JU-33
S-10G・S-10DT
S-20G・S-20DT
外形は大きく異なります。
PNXシリーズはアンプ内蔵型となりますのでアンプ、センサともに交換が必要です。また、形式によってライトオン(PNX-705R)、ダークオン(PNX-705L)が固定となりますので現在お使いの設定によって形式をご選定ください。
アンプをPH-1U8でお使いの場合、PNXにはディレイタイマがございません。
PEY
生産中止組み合わせ 現行品
アンプ センサ
PH-1U1
もしくは
PH-1U8
HU1-31P PEY-601C
HU2-015FH PEY-002C
外形は大きく異なります。
PEYシリーズはアンプ内蔵型となりますのでアンプ、センサともに交換が必要です。
PEYシリーズは電源が直流電源(DC10~30V)のため別途電源が必要となります。
出力がNPNのトランジスタ出力のため、別途リレー受けしていただくなど対応をお願いいたします。
アンプをPH-1U8でお使いの場合、PEYにはディレイタイマがございません。
