LX2
光電・レーザーセンサ距離センサ
レーザ距離センサ。最大距離2.5m、デジタル距離表示で簡単設定、距離に応じたアナログ出力タイプ、距離設定出力タイプをラインアップ。位置決め、レベル制御など距離測定用途に活用できます。
※型式については、型式一覧をご参照ください。
製品概要
特徴
アナログ出力タイプ、3出力タイプを2種類あります。
デジタル表示で距離を確認、簡単設定

2.5mまでの検出が可能な超小型レーザ距離センサです。
デジタルパネルの搭載により、設定が簡単に行えます。

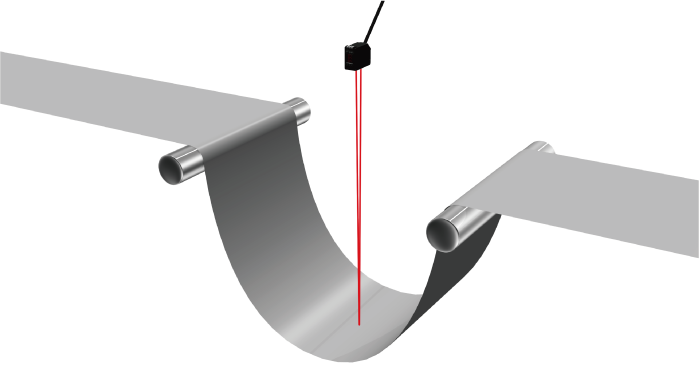

特に、製造現場におけるループ制御やレベル制御、ポジショニングなど、物体の高さ・距離に応じた制御を必要とする用途に力を発揮します。
デジタルパネルの搭載により、設定が簡単に行えます。
特に、製造現場におけるループ制御やレベル制御、ポジショニングなど、物体の高さ・距離に応じた制御を必要とする用途に力を発揮します。
TOF(Time Of Flight)方式

パルス発光されたレーザが対象物にあたって戻ってくるまでの
時間を計測し、距離に換算する測定方式。
対象物の表面状態の影響に強く、安定した検出が可能。

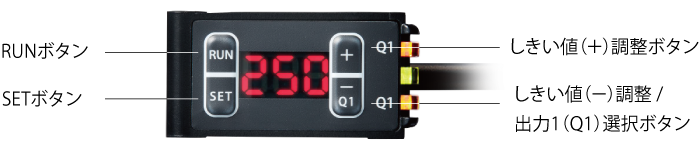

ティーチィング方式

距離を数値で確認、ティーチィング方式で簡単設定
*画像はアナログ出力タイプ
*画像はアナログ出力タイプ

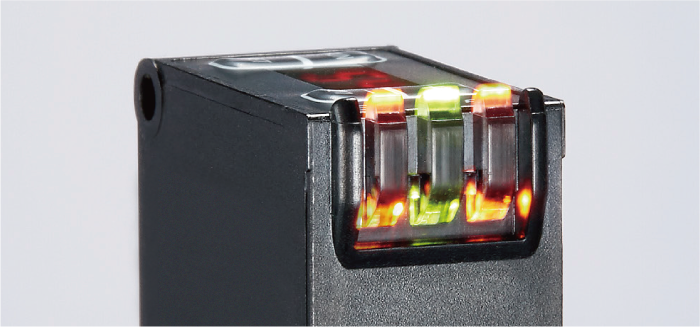

見やすい表示灯

出力1をスタビリティ出力(安定状態出力)に切り換え可能。
安定検出しているとき(中央表示灯:緑色)に出力ON、検出不能のとき(中央表示灯:赤色)に出力OFFの出力設定が可能。
安定検出しているとき(中央表示灯:緑色)に出力ON、検出不能のとき(中央表示灯:赤色)に出力OFFの出力設定が可能。

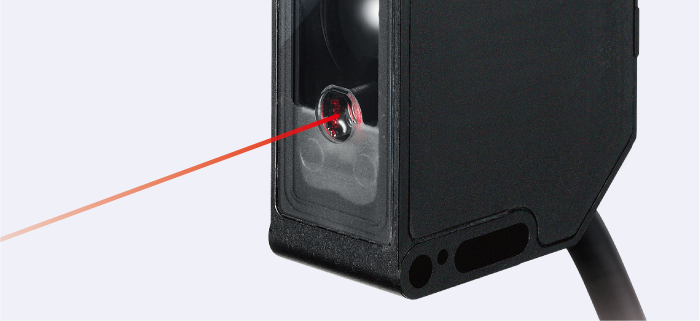

レーザクラス1で目にも安全

赤色レーザでスポット光もはっきり見えるので光軸調整も簡単。

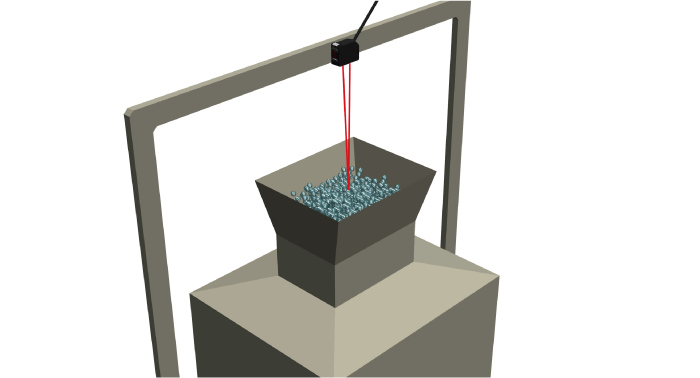

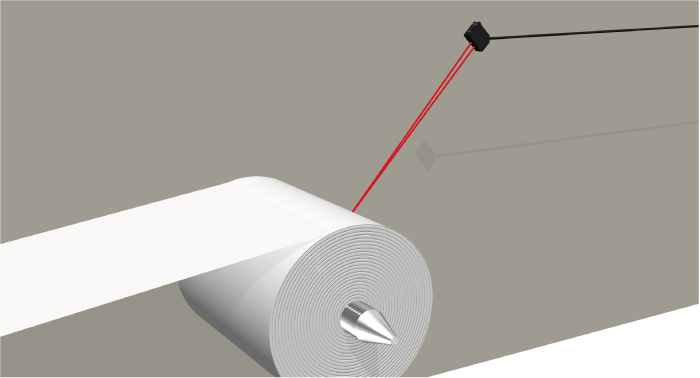

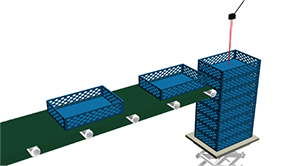

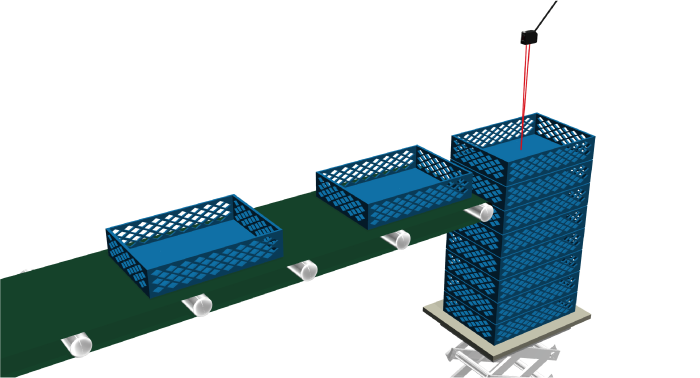

導入事例
形式一覧
型式 | 品コード | タイプ |
LX2-257AG | RLX2001 | アナログ出力タイプ |
LX2-257TR | RLX2002 | 3出力タイプ |
製品仕様
タイプ | アナログ出力タイプ | 3出力タイプ | |
形式 | LX2-257AG | LX2-257TR | |
検出距離 | 0.25 〜 2.5m (反射率 6% 黒紙 / 18% 灰紙 / 90% 白紙 ) | ||
光源 | 媒質・波長 | 赤色レーザダイオード (波長:650nm, 最大出力 64mW, 投光パルス 7ns, 投光周期 11.11MHz) |
|
平均出力 | 390μW以下 | ||
レーザクラス | CLASS 1(IEC/JIS) | ||
スポット径※1 | φ10mm /2.5m | ||
応差距離※2 | 3%以下 (移動平均回数:64回・256回、距離:1m〜2.5mにて)代表例 |
||
サンプリング周期/応答速度 | 200μs/0.5ms以下 (移動平均回数1回時) | ||
表示方式 | 出力表示灯 橙色×1(左右2箇所) 安定表示灯 緑色, 不安定表示 赤色, レーザOFF時 消灯 |
出力表示灯 橙色×3 安定表示灯 緑色, 不安定表示 赤色, レーザOFF時 消灯 |
|
数値表示 | 7セグ3桁 cm表示 | ||
距離設定 | ティーチング、+/-ボタンによる微調整 | ||
動作モード | ライト(入光時)ON、ダーク(遮光時)ON 設定により切替 | ||
制御出力 | NPN/PNP設定切替、 オープンコレクタ 30V/100mA、 残留電圧1.8V以下×1点 |
NPN/PNP設定切替、 オープンコレクタ 30V/100mA、 残留電圧1.8V以下×3点(2点) |
|
外部入力 | レーザOFF 入力、外部ティーチ入力 | ||
アナログ出力範囲 | 電流出力:4〜20mA 電圧出力:0〜10V 設定で切替 |
− | |
電源電圧 | DC12〜30V リップル(P-P)10%含む※3 |
DC10〜30V リップル(P-P)10%含む |
|
消費電流 | 60mA 以下※4 | ||
適応法令 | EMC | EMC指令 (2014/30/EU) | |
RoHS | RoHS指令(2011/65/EU), 中国RoHS(令第32号) | ||
適応規格 | EN 60947-5-7 /IEC 60825-1 | EN 60947-5-2 / IEC 60825-1 | |
相互干渉防止 | 2台を隣接設置しても問題なし | ||
保護回路 | 逆接保護、過電流保護 | ||
使用周囲温度/湿度 | -10〜50℃/35〜85%RH(氷結・結露しないこと) | ||
使用周囲照度 | 太陽光 | 受光面照度 4,000lx以下 | |
蛍光灯 | 受光面照度 3,000lx以下 | ||
耐振動 | 10〜55Hz 複振幅1.5mm X,Y,Z 各方向2時間 | ||
耐衝撃 | 500m/s2(50G) X,Y,Z 各方向 各3回 | ||
保護構造 | IP67 | ||
材質 | ケース : PC / レンズ : PMMA | ||
重量 | 約90g | ||
付属品 | 取付ねじ(M3x20mm)、取付金具 |
※1 最大検出距離において中心強度1/e(2 13.5%)で定義しています。既定のスポットサイズ以外にも漏れ光があり、検出距離付近周囲に反射率の高いものがある場合は、その影響を受けることがあります。
※2 反射率:黒紙6% / 灰紙 18% / 白紙 90%にて。
※3 アナログ出力タイプでは、正常な出力を得るために電源電圧をDC12.0V以上でご使用ください。
※4 制御出力の負荷電流は含まず。
外形図
本体

取付金具 床面取付時

取付金具 壁面取付時

入出力回路
アナログ出力タイプ NPN設定時
.jpg)
アナログ出力タイプ PNP設定時
.jpg)
アナログ出力タイプ ケーブル配線色

3出力タイプ NPN設定時
[1].jpg)
3出力タイプ PNP設定時
[1].jpg)
3出力タイプ ケーブル配線色

特性データ
動作領域ー距離特性(白紙)

動作領域ー距離特性(灰紙)

動作領域ー距離特性(黒紙)

応差特性ー平均回数1回

応差特性ー平均回数4回

応差特性ー平均回数64回

スポット径ー距離特性

繰返精度ー距離特性(白紙)

繰返精度ー距離特性(黒紙)

材質特性
