PGL-050/180W3
光電・レーザーセンサ距離センサ
レーザ距離計。直接反射で距離50m、専用反射板で距離180mをラインアップ。距離設定出力と距離データ出力の2種類のモードを搭載。長距離、高精度でスタッカークレーン、天井走行クレーン、港湾クレーンなどの移動体の位置制御や各種ワークの寸法測定などが可能です。
製品概要
特徴
長距離
PGL-050W3:直接反射50m
PGL-180W3:直接反射100m、反射板使用180mの長距離を実現
PGL-180W3:直接反射100m、反射板使用180mの長距離を実現
高精度
距離精度±3mm、繰り返し精度±0.7mmの高精度
距離設定出力2点搭載
2段階の設定した距離で出力するトランジスタ出力を搭載
1台でPNP、NPN、Push-pullに切替可能、出力形態によって商品を使い分ける必要がありません。
1台でPNP、NPN、Push-pullに切替可能、出力形態によって商品を使い分ける必要がありません。
距離設定出力ヒステリシス搭載
距離設定出力は0.1mm単位でヒステリシスを設定可能
フィルタ機能搭載
移動平均フィルタ、スパイク抑制フィルタ、エラー抑制フィルタを搭載しており
ノイズやエラーデータに強くなっています。
ノイズやエラーデータに強くなっています。
インターフェース
RS232C、RS422、RS485、SSIと各種インターフェスに対応可能
アプリケーションソフト
USBにてアプリケーションソフトと接続
各種設定やエラー読み出し、コマンドシュミレーションが可能です。
各種設定やエラー読み出し、コマンドシュミレーションが可能です。
紹介動画
長距離形レーザ距離計です。
距離データ出力と距離設定出力の2種類の動作モードを搭載。
距離データ出力と距離設定出力の2種類の動作モードを搭載。
導入事例
形式一覧
型式 | 品コード | 距離 |
PGL-050W3 | RPGL001 | 50mタイプ |
PGL-180W3 | RPGL002 | 180mタイプ |
PGL-180W3用反射板 | RRRL006 | サイズ210×297 |
PGL-180W3用反射シート | RRRL005 | サイズ600×1200 |
製品仕様
項目 | 仕様 | |
形式 | PGL-050W3 | PGL-180W3 |
電源電圧 | 12~30VDC 消費電流 PGL-050W3:0.15A (24V)、PGL-180W3:0.5A (24V) |
|
光源 | 赤色レーザー(650nm) クラス2(IEC 60825-1; 2014) | |
光芒 楕円形 | 10m:7×3mm ,50m:28×13mm ,100m:55×30mm | |
検出距離(反射板なし) | 0.05~50m | 0.05~100m |
検出距離(反射板あり) | - | 0.5~180m |
絶対距離精度2σ(1σ) | ±3(±1.5)mm | |
繰返し精度2σ(1σ) | ±0.7(±0.35)mm | |
計測速度 | 最大100Hz | |
デジタル入力 | スタート・ストップ入力 デジタル出力を入力に切替て使用 |
|
デジタル出力 | 距離設定出力2点、エラー出力1点 NPN,PNP,Push-Pull切替 |
|
シリアルインターフェース | RS-232/422/485, SSI | |
USBインターフェース | あり(設定のみ) | |
表示 | LED 4個 | |
動作温度 | -10℃~50℃ | |
保護構造 | IP65(IEC60529) | |
ケース材質 | アルミダイキャスト | |
外形 | 140 x 78 x 48 mm | |
質量 | 350 g |
詳細はユーザーズマニュアルをご参照ください。
外形図

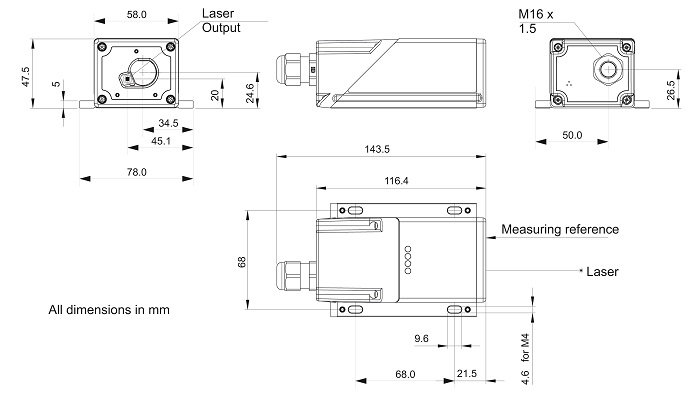

本体
入出力回路

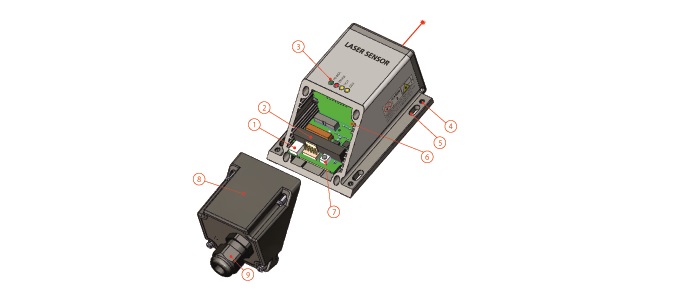

構造
①USB(Mini-B) ②外部接続ネジ端子 ③表示LED ④角度調整ネジ ⑤取付穴
⑥シールド端子 ⑦リセットボタン ⑧端子カバー ⑨ケーブルグランド
外部接続ネジ端子に接続します。
⑥シールド端子 ⑦リセットボタン ⑧端子カバー ⑨ケーブルグランド
外部接続ネジ端子に接続します。
外部接続端子
端子番号 | 記号 | 信号名 |
1 | +V | 電源+ |
2 | GND | 電源- |
3 | D01/DI1 | 距離設定出力1/入力 |
4 | D02 | 距離設定出力2 |
5 | D0E | エラー出力 |
6 | AO | 使用不可 |
7 | RX | RS232C受信 |
8 | TX | RS232C送信 |
9 | T- | RS422/485送信/SSI_D- |
10 | T+ | RS422/485送信/SSI_D+ |
11 | R- | RS422/485受信/SSI_C- |
12 | R+ | RS422/485受信/SSI_C+ |

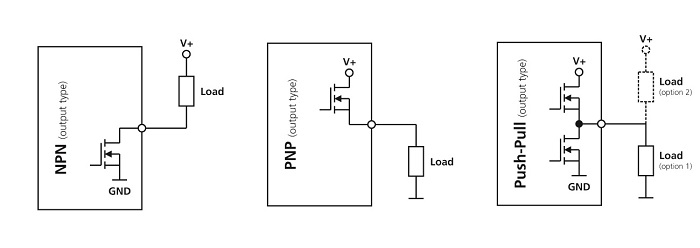

距離設定出力
D01、D02、D0Eは設定にて

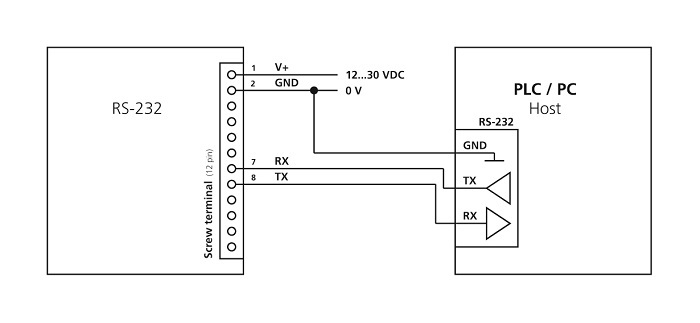

RS232C

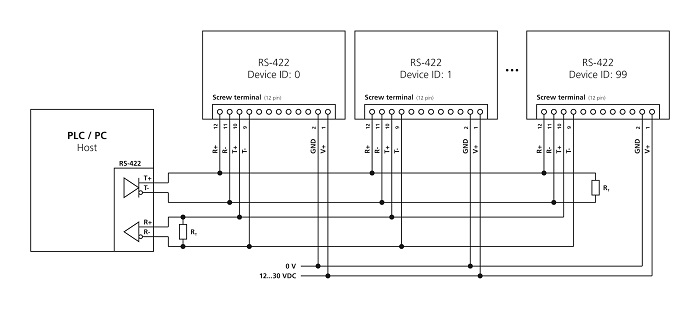

RS422
最大100台接続可能

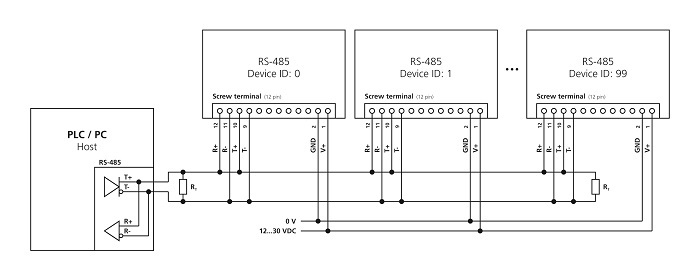

RS485
最大100台接続可能
(注)RS485での接続時は、ご使用のRS485機器の受信側切り替えに時間が掛かる場合はご使用できません。
詳細はユーザーズマニュアルをご参照ください。
(注)RS485での接続時は、ご使用のRS485機器の受信側切り替えに時間が掛かる場合はご使用できません。
詳細はユーザーズマニュアルをご参照ください。

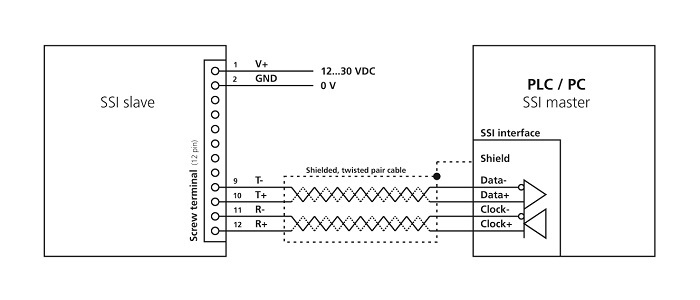

SSI
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
---|---|---|---|---|
【PR1】PGL 仕様書/外形寸法図 |
--- |
2024-10-02 |
||
【PR1】PGL反射板 仕様書 |
--- |
2024-10-02 |
||
【PR1】PGL ユーザーズマニュアル(取扱説明書) |
--- |
2024-10-02 |
||
【PR1】スタートガイド レーザ式距離計 PGL PLCで動作させてみよう |
--- |
2024-10-02 |
||
【PR1】PGL設定アプリケーションソフト 取扱説明書 |
--- |
2024-10-02 |
||
【PR1】スタートガイド レーザ式距離計 PGL アプリケーションソフトで動作させてみよう |
--- |
2024-10-02 |
||
【PR1】PGL設定アプリケーションソフト Ver2.52 |
--- |
2024-10-02 |
||
【PR1】PGLファームウエア モジュールVer.4.1 インターフェースVer.1.21 アップデートマニュアル |
--- |
2024-10-02 |
||
【PR1】PGL-050W3 180W3_2DCAD(dxf) |
--- |
2024-10-02 |
||
【PR1】PGL-050W3_180W3 3DCAD(IGES/STEP) |
--- |
2024-10-02 |
||
【PR1】PGL 総合カタログ |
--- |
2024-10-02 |
よくある質問
-
PGL-180W3で反射板はどんなものを使用したらいいですか?
反射板は専用のものを使用してください。反射率が高い反射板ですと計測エラーが発生する可能性があります。
また、生産中止品のレーザ距離計PDLで使用していた反射板も同様に使用できません。 -
計測速度が変化しますが、正常でしょうか?
測定速度は、ターゲット表面、距離、背景光(例えば、太陽光)などの環境条件によって精度確保のため自動で自動で変化します。
測定時間を固定する時間モードもありますが、精度が変動します。 -
RS422及びRS485で接続する場合、終端抵抗は必要ですか?
ケーブルのインピーダンスに適合した終端抵抗を挿入してください。
通信にはツイストペアケーブルの使用を推奨しています。一般的ツイストペアケーブルのインピーダンスは100~150オーム程度となっています。挿入位置に関してはユーザーズマニュアルを参照お願いします。 -
隣接して設置する場合はどれくらい間隔をあければいいですか
180mで使用する場合は間隔を500mm離してください。50mの場合は140mmです、距離に応じて比例計算になります。
