製品詳細
PRODUCT DETAIL

PD-10M/8NM
光電・レーザーセンサ距離センサ

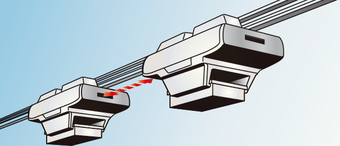

距離センサ。専用反射板で距離10m、距離に応じたアナログ出力と距離設定出力付、有軌道の移動台車間の位置制御及び衝突防止に活用できます。
※型式については、型式一覧をご参照ください。
製品概要
特徴
●赤外光による光式距離センサです。
●基準投光信号と、相手方に取付けた反射板より反射される受光信号との位相差により、2点間の距離を演算し、
そのデータをアナログ電圧で出力します。
●基準投光信号と、相手方に取付けた反射板より反射される受光信号との位相差により、2点間の距離を演算し、
そのデータをアナログ電圧で出力します。
コンパレータ出力と警報出力機能
任意に距離設定できる(出力設定スイッチによる)コンパレータ出力と検出外で出力する警報出力機能(PD-8NMを除く)があります。
発行停止入力により干渉を防止
形式一覧
型式 | 品コード | 種類 | 距離アナログ出力 | 付属品 |
PD-10M | RPD1001 | 基本形 | 0→10V(出力インピーダンス100Ω) | 反射板:RRP-100 |
PD-8NM1 | RPD8002 | 偏光フィルタ付 | 0→10V(出力インピーダンス100Ω) | PD-8NM専用反射板 |
製品仕様
●PD-10M
※1.反射シートでの対応も可能です。別途お問い合せください。
※2.電源投入後200msは計測しません。
●PD-8NM1
※電源投入後200msは計測しません。
形式 | PD-10M | ||
電源電圧 | DC24V(+10%、-10%、リップル10%以下) | ||
消費電力 | 3W以下 | ||
検出距離 | 0.2~10m(指定反射板使用時) | ||
検出物体 | φ100mmプラスチック回帰反射板(指定品)※1 | ||
繰返し精度 | ±100mm | ||
絶対精度 | ±200mm | ||
応差 | 300mm | ||
分解能 | 40mm | ||
出力 | 距離アナログ出力 | 0→10V(出力インピーダンス100Ω) | |
警報出力 | NPNオープンコレクタ出力(DC30V、50mA以下)通常「ON」 検出エリア外・受光レベル規定値以下で「OFF」 |
||
コンパレータ出力(OUT 1,2) | NPNオープンコレクタ出力(DC30V、50mA以下) 検出距離以内の時、出力OFF |
||
入力 | 接点入力または無接点入力、-VIN(0V)に短絡にて発光停止(警報表示灯点灯) | ||
表示灯 | 電源表示灯(緑色LED):電源投入時点灯 警報出力表示灯(赤色LED):警報出力「OFF」にて点灯 制御出力表示灯(黄色LED):検出距離以内で点灯 |
||
指向角 | ±2.5° | ||
応答時間 | 50ms以下※2 | ||
接続 | ケーブル線引出し式(1m長) | ||
使用周囲照度 | ハロゲン・水銀灯:10,000lx以下、蛍光灯:6,000lx以下 | ||
使用周囲温度・湿度 | -10~+50℃、85%RH以下(但し氷結・結露しないこと) | ||
耐振動 | 10~55Hz 複振幅1.5mm X、Y、Z各方向 各2時間 | ||
耐衝撃 | 490m/s2 X、Y、Z各方向 各10回 | ||
ケース | ポリカーボネート | ||
質量 | センサ:約200g、反射板RRP-100:約65g |
※2.電源投入後200msは計測しません。
●PD-8NM1
形式 | PD-8NM1 | ||
電源電圧 | DC24V(+10%、-10%、リップル10%以下) | ||
消費電力 | 3W以下 | ||
検出距離 | 0.2~8m(指定反射板2枚使用時) | ||
検出物体 | 80mm□プラスチック回帰反射板×2(指定品) | ||
繰返し精度 | ±100mm | ||
絶対精度 | ±200mm(5m以下)、±300mm(5m以上) | ||
応差 | 300mm | ||
分解能 | 40mm | ||
出力 | 距離アナログ出力 | 0→10V(出力インピーダンス100Ω) | |
コンパレータ出力(OUT 1,2,3) | NPNオープンコレクタ出力(DC30V、50mA) 検出距離以内の時、出力OFF |
||
入力 | 接点入力または無接点入力 -VIN(0V)に短絡にて発光停止(警報表示灯点灯) |
||
表示灯 | 電源表示灯(緑色LED):電源投入時点灯 コンパレータ出力表示灯(黄):検出距離以内で点灯 |
||
指向角 | ±2.5° | ||
応答時間 | 50ms以下 | ||
接続 | ケーブル線引出し式(1m長) | ||
使用周囲照度 | ハロゲン・水銀灯:10,000lx以下、蛍光灯:6,000lx以下 | ||
使用周囲温度・湿度 | -10~+50℃、85%RH以下(但し氷結・結露しないこと) | ||
耐振動 | 10~55Hz 複振幅1.5mm X、Y、Z各方向 各2時間 | ||
耐衝撃 | 490m/s2 X、Y、Z各方向 各10回 | ||
ケース | ポリカーボネート | ||
質量 | センサ:約200g、PD-8NM1専用反射板:約42g |
外形図
センサ PD-10M/8NM

※PD-8NM1の場合。出力3表示灯となります。
反射板 RRP-100

PD-8NM1専用反射板

注)PD-8NM1は、必ず付属品の反射板を2枚使用してください。
入出力回路
PD-10M

※発光停止入力を-VIN(0V)とショートすることにより発光が停止します。

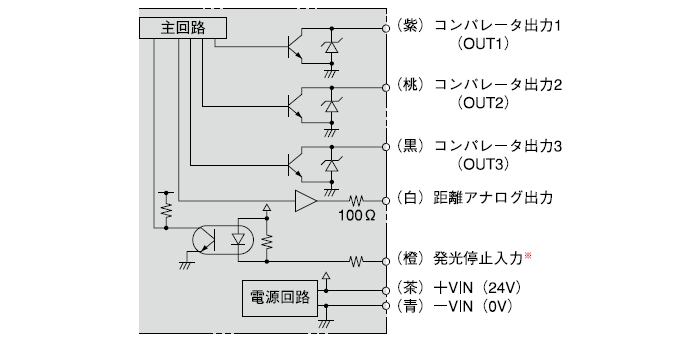

PD-8NM1

※発光停止入力を-VIN(0V)とショートすることにより発光が停止します。
特性データ

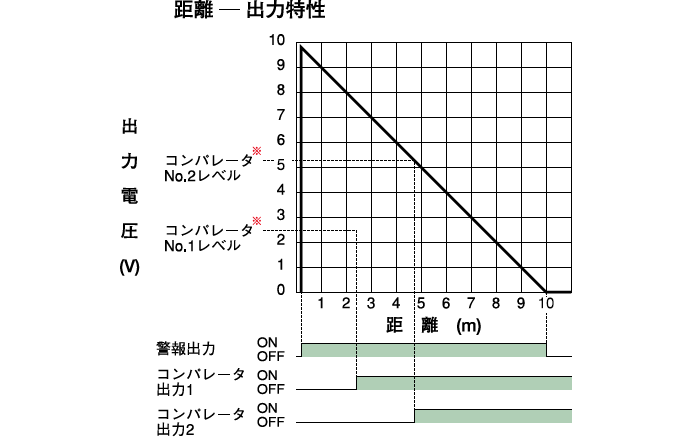

PD-10M

※任意に設定できます。

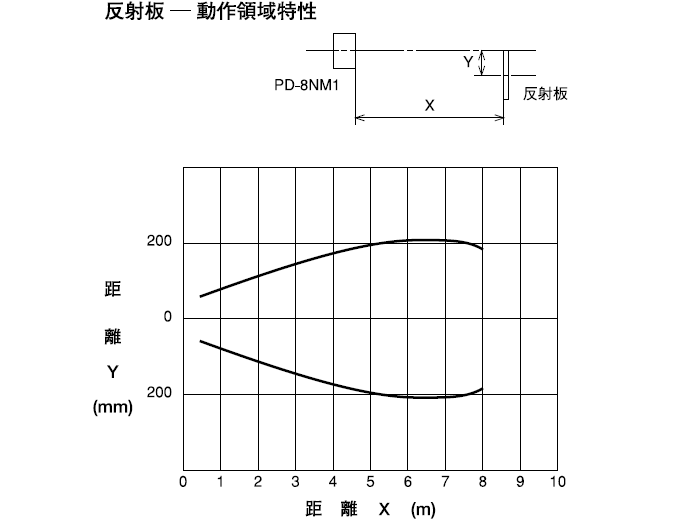

PD-8NM1

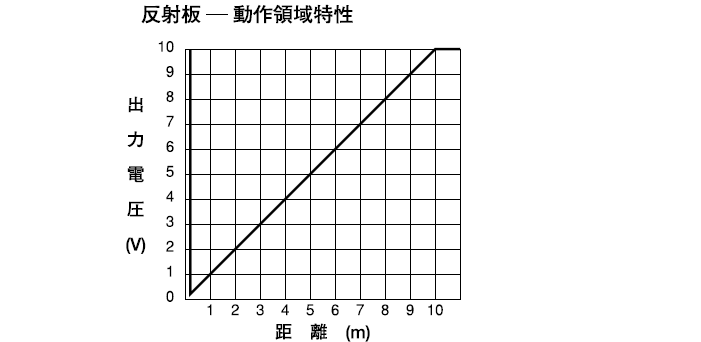

PD-10M

PD-8NM1

各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
屋外で使用可能でしょうか。
基本的に屋内仕様となります。太陽光などの強い光や、雨や汚れなどが投受光面やミラーにつくと、検出距離が落ちたり誤出力する可能性がございます。
