          入退場・人数カウントシステム「オールインワン」MC-A201
応用システムリテールソリューション
                        コンパクトで低価格、取得した人数データをグラフ化するといった、見やすさ取扱いやすさに特化しています。センサ方式でカメラのような監視されている印象を与えません。また画像を取得しないのでプライバシーが要求されるような用途に最適です。
MC-A101をモデルチェンジ
製品概要
出入り口の人数カウントに最適

壁面取り付けでセンサ・コントローラを一体化しているので、出入り口の人数を簡単に計測できます。
検知範囲を4mへ、対応間口が増えました
検知範囲を4mへ、対応間口が増えました
コンパクトで高性能、低コストを実現!

センサ、コントローラをすべて1つに収納し、コンパクトで低価格を実現しました。
壁面に設置するだけなので、大がかりな工事が不要、後付けにも最適です。
独自のアルゴリズムにより、人が重なり歩いた場合でも90%以上の精度を実現した人数カウンタです。
※特定条件によります。
無線LANに対応、LAN配線工事が不要になりました
壁面に設置するだけなので、大がかりな工事が不要、後付けにも最適です。
独自のアルゴリズムにより、人が重なり歩いた場合でも90%以上の精度を実現した人数カウンタです。
※特定条件によります。
無線LANに対応、LAN配線工事が不要になりました
データ集計結果は見やすくグラフ化!

指定されたエリアで、人の動きを予測した検知を行うので、入退室など進入方向別のカウントが可能です。
取得した人数データは、指定した日付で1時間毎に見やすくグラフ化し、CSVとして保存することもできます。
簡単・的確にデータ収集が可能です。
設定はプラウザに接続、設定ソフトをインストールする必要がありません
取得した人数データは、指定した日付で1時間毎に見やすくグラフ化し、CSVとして保存することもできます。
簡単・的確にデータ収集が可能です。
設定はプラウザに接続、設定ソフトをインストールする必要がありません
監視されてる印象を与えない
測域センサを使用しているため、光学カメラのような、あからさまに「監視されている」といった印象をお客様に与えません。プライバシー保護が要求されるようなエリアに有効です。
外乱光に強い
カメラ方式と違い、照度変化に影響されません。朝昼夜も、これ1台で対応できます。
データ取得

人数データ取得結果は見やすくグラフ化
日報データとして、指定した日付で1時間毎の入退場者数グラフを作成します。
また、CSVファイルとしても保存できます。
日報データとして、指定した日付で1時間毎の入退場者数グラフを作成します。
また、CSVファイルとしても保存できます。
紹介動画
導入事例
製品仕様
| 形式 | MC-A201 |
| 電源電圧 | AC100V,50/60Hz(専用ACアダプタ DC12V出力) |
| 消費電力 | 7.5W以下 |
| 検出対象 | 幅200mm~700mmの直立歩行する成人 |
| 移動体速度 | 18km/h以下 |
| 検出エリア | センサ設置位置から放射状に4m以内 |
| データ通信 | 無線LAN(TCP/IP ホストへの検知詳細情報や統計ログデータの送信、及びメンテナンス用途) |
| 無線規格 | IEEE 802.11b/g/n 対応, 周波数帯:2.4GHz |
| 通信仕様 | 専用コマンド(通信仕様書図面番号:C-41-02653) |
| 起動時間 | 電源投入後3分以内 ※起動条件(故障等)によっては超える場合があります |
| データ保存媒体 | 内蔵メモリ(eMMC) |
| データログ容量 | 約1GB(50年以上のデータ保存が可能) |
| 光源 | 半導体レーザ(波長905nm) FDAレーザ安全クラス1(IEC60825-1:2007) |
| 使用周囲温度・湿度 | -10℃~+50℃ 85%RH以下(結露・凍結がないこと) |
| 保存周囲温度・湿度 | -30℃~+70℃ 85%RH以下(結露・凍結がないこと) |
| 使用周囲照度 | 80,000lx以下 ※太陽光など強い光を直接受けた場合は誤出力する場合があります |
| 耐振動 | 10Hz~55Hz 複振幅1.5mm X,Y,Z各方向、各2時間 |
| 耐衝撃 | 196m/s2 X,Y,Z各方向、各10回 |
| 保護構造 | 無保護 |
| 質量 | 約1kg |
| 材質 | カバー:ABS+ポリカーボネート,フレーム:スチール、アルミ |
| 外形寸法(W×H×D) | 101mm×180mm×113.3mm |

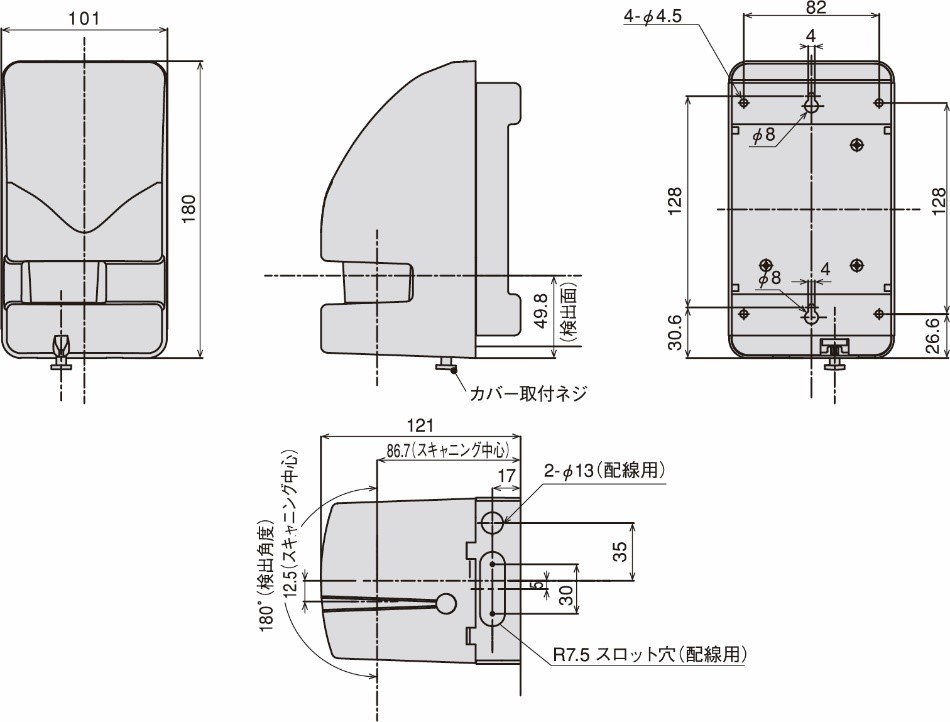

外形図
外径寸法図
