製品詳細
PRODUCT DETAIL
FG-31C/51C
光電・レーザーセンサ溝形センサ
溝幅30/50mmの溝形光電センサ、金属ケース(アルミダイカスト)。光軸調整不用。応答速度が速く、繰り返し精度が高いためスタッカークレーン、エレベータ、リフターなどの各種位置決めが可能です。
製品概要
煩わしい調整は一切不要
高速応答
応答速度が速く、繰返し精度が高いため、各種の位置制御に最適。投・受光部間距離により各種ラインアップ。
形式一覧
型式 | 品コード | 出力 | 投受光間距離 | 検出物体 |
FG-31C | PHFG341 | NPNオープンコレクタ出力 | 30mm(固定) | φ2mm以上の不透明体 |
FG-51C | PHFG541 | 50mm(固定) | φ10mm以上の不透明体 |
製品仕様
種類 | 透過形 | |
形式 | FG-31C | FG-51C |
光源 | 赤外LED | |
電源電圧 | DC12~24V(+10%、-10%、リップル5%以下) | |
消費電流 | 50mA以下 | |
投・受光部間距離 | 30mm(固定) | 50mm(固定) |
検出物体 | φ2mm以上の不透明体 | φ10mm以上の不透明体 |
動作モード | 入光時動作/遮光時動作共用(接続線の選択により切換え) | |
制御出力 | NPNオープンコレクタ出力 | |
許容負荷電源電圧:35V以下、許容負荷電流:100mA以下、残留電圧:1.5V以下 | ||
応答時間 | 1ms以下 | |
表示灯 | 動作表示灯:赤・緑ダブルLED(入光時:緑色点灯、遮光時:赤色点灯) | |
接続方式 | ケーブル引出し式(3m長、0.3mm2キャブタイヤケーブル) | |
使用周囲照度 | 白熱ランプ:10,000lx以下 | |
使用周囲温度・湿度 | -10℃~+50℃、45~85%RH 但し、氷結・結露しないこと | |
耐振動 | 複振幅1.5mm 10~33Hz X、Y、Z各方向 各2時間 | |
耐衝撃 | 100m/s2 X、Y、Z各方向 各3回 | |
保護構造 | IP40(IEC規格) | |
ケース | アルミダイカストケース | |
質量 | 約340g | 約360g |

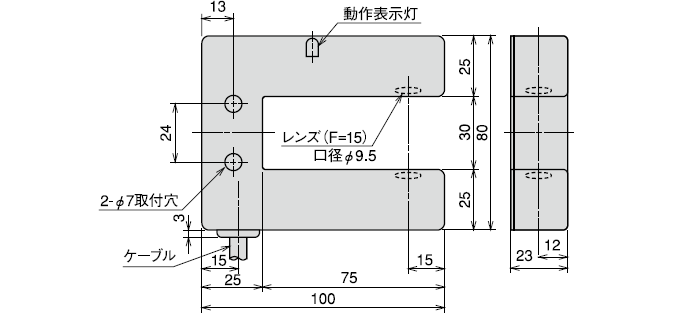

外形図

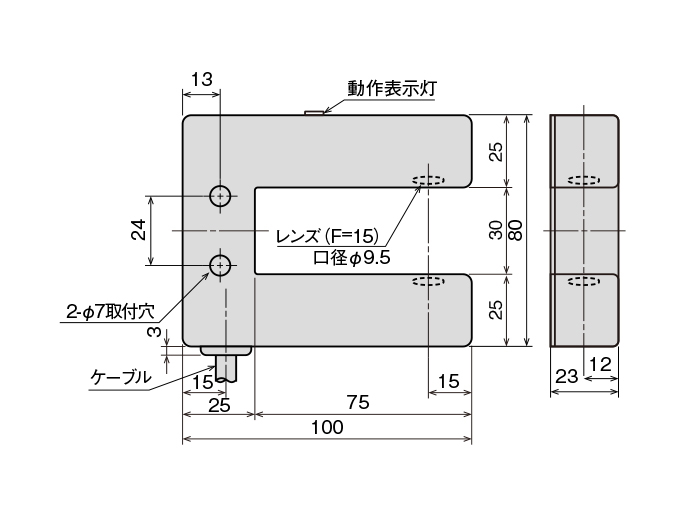

FG-31C

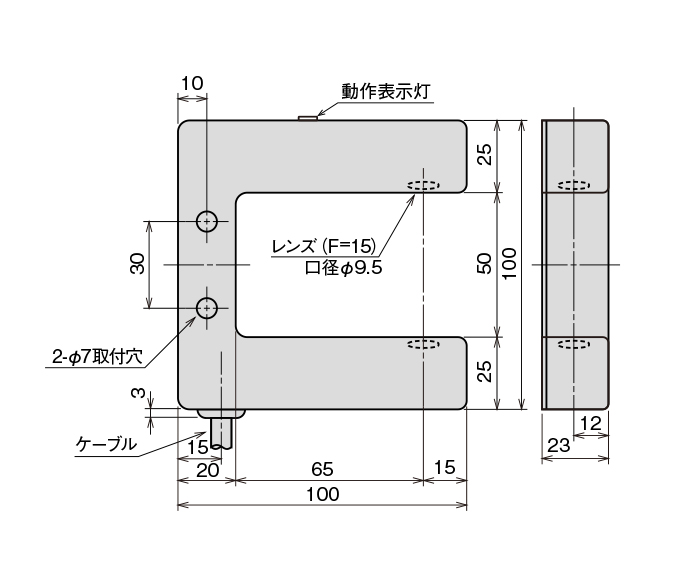

FG-51C

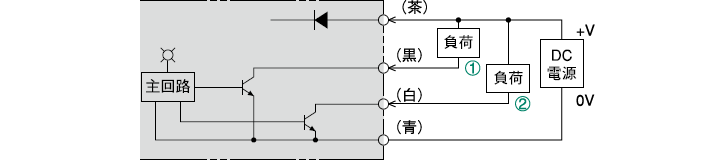

入出力回路
出力回路
接続
※制御出力(1):入光時動作形で使用の場合
制御出力(2):遮光時動作形で使用の場合
制御出力(2):遮光時動作形で使用の場合
