製品詳細
PRODUCT DETAIL

FBX-25
光電・レーザーセンサ溝形センサ
溝幅25mmの溝形光電センサ、光軸調整不用。応答速度が速く、繰り返し精度が高いためスタッカークレーン、エレベータ、リフターなどの各種位置決めが可能です。
※型式については、型式一覧をご参照ください。
製品概要
光軸調整は一切不要

投受光一体型で面倒な光軸調整はいりません
応答時間が速く、優れた繰返し精度
応答速度1ms以下、繰り返し精度は±0.1mm
EMC指令適合商品
2光軸タイプ 減速・停止位置を1台で検出

2光軸タイプはスタッカクレーンの有軌道台車などの
減速・停止位置をセンサ1台で検出可能です。
減速・停止位置をセンサ1台で検出可能です。
導入事例
形式一覧
型式 | 品コード | 出力 | 投・受光部間距離 |
FBX-25JC | RFBX001 | NPNオープンコレクタ出力 | 25mm×1光芒 |
FBX-25JA | RFBX003 | PNPオープンコレクタ出力 | |
FBX-25DC | RFBX002 | NPNオープンコレクタ出力 | 25mm×2光芒 |
FBX-25DA | RFBX004 | PNPオープンコレクタ出力 |
製品仕様
種類 | 透過形 | |||
形式 | FBX-25JC | FBX-25JA | FBX-25DC | FBX-25DA |
電源電圧 | DC12~24V(+10%、-10%、リップル5%以下) | |||
消費電流 | 20mA以下 | 25mA以下 | 35mA以下 | 40mA以下 |
光源 | 赤外LED(870nm) | |||
投・受光部間距離 | 25mm×1光軸 | 25mm×2光軸 | ||
検出物体 | φ1mm以上の不透明体 | |||
動作モード | 制御線(1光軸タイプ:桃、2光軸タイプ:桃または紫)により切換え | |||
入光時動作:制御線を電源の+V側(茶)に接続 | ||||
遮光時動作:制御線を電源の0V側(青)に接続 | ||||
制御出力 | NPN | PNP | NPN | PNP |
許容負荷電源電圧:33V以下。許容負荷電流:100mA以下。 | ||||
残留電圧:1.0V/100mA以下、0.5V/10mA以下 漏洩(OFF)電流:10μA以下 | ||||
応答時間 | 1ms以下 | |||
繰返し精度 | ±0.1mm | |||
表示灯 | 電源表示灯:緑色LED(通電時点灯)、入光表示灯:橙色LED(入光時点灯) | |||
接続方式 | ケーブル引出し式(2m長、0.2mm24芯絶縁耐油耐寒ビニルケーブル 外径φ4) | ケーブル引出し式(2m長、0.2mm26芯絶縁耐油耐寒ビニルケーブル 外径φ4.1) | ||
使用周囲照度 | 太陽光:10,000lx以下、白熱電球:5,000lx以下 | |||
使用周囲温度・湿度 | -25℃~+55℃(保存時:-30~70℃)、45~85%RH(但し、氷結・結露のないこと) | |||
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 | |||
耐衝撃 | 500m/s2 X、Y、Z各方向 各3回 | |||
保護構造 | IP67(IEC規格) | |||
ケース材質 | ポリカーボネート | |||
質量 | 約60g | 約65g |

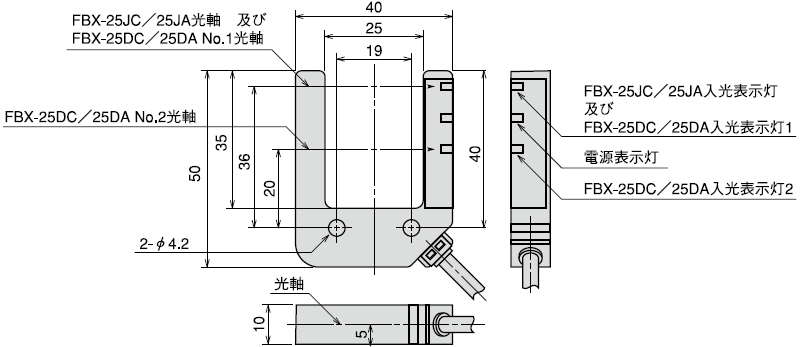

外形図
FBX-25

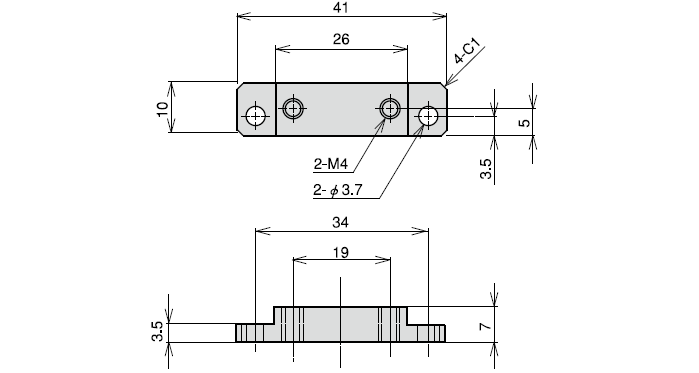

RPAR035 変換ブラケット

RPAR036 変換ブラケット

入出力回路

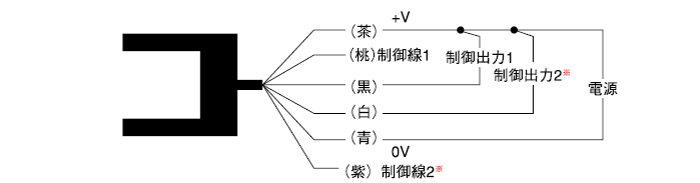

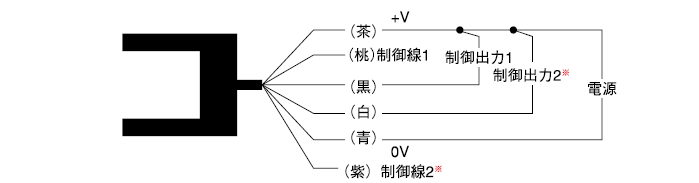

ケーブル仕様
FBX-25JC/JA:導体サイズ0.2mm2、芯線外径φ1.18、ケーブル仕上がり外径φ4
FBX-25DC/DA:導体サイズ0.2mm2、芯線外径φ1、ケーブル仕上がり外径φ4.1
FBX-25JC/JA:導体サイズ0.2mm2、芯線外径φ1.18、ケーブル仕上がり外径φ4
FBX-25DC/DA:導体サイズ0.2mm2、芯線外径φ1、ケーブル仕上がり外径φ4.1

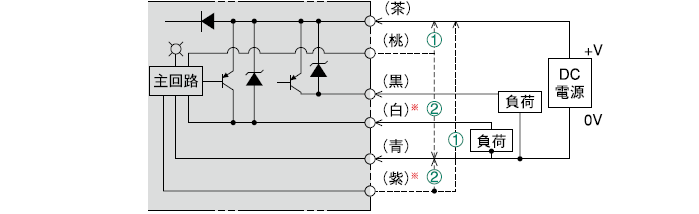

NPN出力

動作切替え(桃、但しFBX-25DC/25DAは桃・紫):入光時出力トランジスタON(+V側に接続)、遮光時出力トランジスタON(0V側に接続)
※ FBX-25DC/25DAのみ装備しています。
※ FBX-25DC/25DAのみ装備しています。
PNP出力

動作切替え(桃、但しFBX-25DC/25DAは桃・紫):入光時出力トランジスタON(+V側に接続)、遮光時出力トランジスタON(0V側に接続)
※ FBX-25DC/25DAのみ装備しています。
※ FBX-25DC/25DAのみ装備しています。
オプション
種類 | 品コード | 用途 |
変換ブラケット | RPAR035 | FB-27Cの代替として1光芒用のFBXをお使いの場合、本製品を使用時に取り付けてください |
RPAR036 | FB-27Cの代替として2光芒用のFBXをお使いの場合、本製品を使用時に取り付けてください |
