FB-10C/10M
光電・レーザーセンサ溝形センサ
溝幅10mmの溝形光電センサ、光軸調整不用。応答速度が速く、繰り返し精度が高いため各種位置決めが可能です。 FB-10Mのみ2021年6月受注終了
製品概要
スペースを取らないコンパクト設計
調整は一切不要
優れた繰返し精度
接点出力もラインアップ
形式一覧
型式 | 品コード | 出力 | 動作モード |
FB-10C | PHFB101 | NPNコレクタ・電圧電流出力 | 配線により切り替え |
FB-10M | PHFB151 | 1aリレー接点 | 遮光時動作 |
製品仕様
種類 | 透過形 | |
形式 | FB-10C | FB-10M |
光源 | 赤外LED | |
電源電圧 | DC12~24V | DC12V |
(+10%、-10%、リップル5%以下) | (+10%、-10%、リップル5%以下) | |
消費電流 | 25mA以下 | 40mA以下 |
投・受光部間距離 | 10mm(固定) | |
検出物体 | φ4mm以上の不透明体 | |
動作モード | 制御線(桃)により切換え | 遮光時動作 |
入光時動作:制御線を電源の+V側(茶)に接続 | ||
遮光時動作:制御線を電源の 0V側(茶)に接続 | ||
制御出力 | NPNオープンコレクタ出力 | 1aリレー接点 |
許容 荷電源電圧:MAX.33V | (AC100V 0.5A cosφ=1) | |
許容 荷電流:MAX.100mA | ||
残留電圧:MAX.0.5V | ||
応答時間 | 1ms以下 | 10ms以下 |
繰返し精度 | ±0.1mm | |
表示灯 | 動作表示灯:赤色LED(入光時点灯) | |
接続方式 | ケーブル引出し式(2m長、0.2mm2キャブタイヤケーブル) | |
使用周囲照度 | 白熱ランプ:10,000lx以下 | |
使用周囲温度・湿度 | -10~+55℃、45~85%RH 但し、氷結・結露しないこと | |
絶縁抵抗 | 20MΩ以上(500Vメガ―) | |
耐電圧 | AC1,000V 50/60Hz 1分間 | |
耐振動 | 複振幅1.5mm 10~33Hz X、Y、Z各方向 各2時間 | |
耐衝撃 | 200m/s2 X、Y、Z各方向 各3回 | |
保護構造 | IP40(IEC規格) | |
ケース | PMMA樹脂 | |
質量 | 約40g | 約60g |

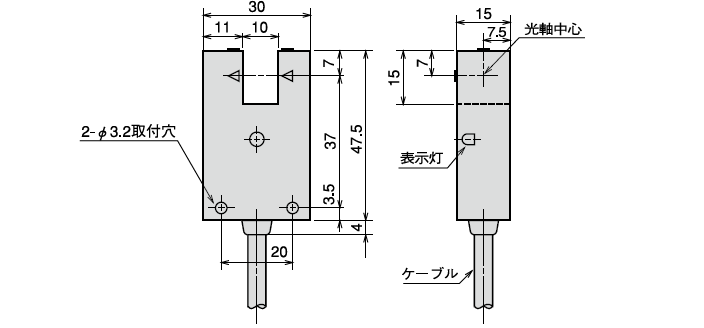

外形図
FB-10C/10M
入出力回路
FB-10C
動作モード切替(桃):①入光時出力トランジスタON(+V側に接続)
②遮光時出力トランジスタON(0V側に接続)
②遮光時出力トランジスタON(0V側に接続)
FB-10C
FB-10M
