FC-51C/52C
光電・レーザーセンサ溝形センサ
溝幅50mmの溝形光電センサ、光軸調整不用。応答速度が速く、繰り返し精度が高いためスタッカークレーン、エレベータ、リフターなどの各種位置決めが可能です。
製品概要
煩わしい調整は一切不要です。
溝幅50mm
検出体の通過位置が多少バラついても問題なく検出できます。
プラスチックケース採用の軽量タイプです。
応答速度が早く繰返し精度も優れています。
形式一覧
型式 | 品コード | 出力 | 光芒 | 検出物体 |
FC-51C | PHFC151 | NPNオープンコレクタ | 1光芒 | φ5mm以上の不透明体 |
FC-52C | PHFC251 | NPNオープンコレクタ×2 | 2光芒 | φ3mm以上の不透明体 |
製品仕様
種類 | 透過形 | |
型式 | FC-51C | FC-52C |
電源電圧 | DC12~24V(+10%、-10%、リップル5%以下) | |
消費電流 | 25mA以下 | 50mA以下 |
光源 | 赤外LED | |
投・受光部間距離 | 50mm(固定) | |
検出物体 | φ5mm以上の不透明体 | φ3mm以上の不透明体 |
動作モード | 制御線(FC-51C:桃、FC-52C:桃・紫)により切替え | |
入光時動作:制御線を電源の+V側(茶)に接続、遮光時動作:制御線を電源の0V側(青)に接続 | ||
制御出力 | NPNオープンコレクタ出力 | NPNオープンコレクタ出力×2 |
許容 荷電源電圧:33V以下 | 許容 荷電源電圧:33V以下 | |
許容 荷電流:100mA以下、残留電圧:0.5V以下 | 許容 荷電流:100mA以下、残留電圧:0.5V以下 | |
応答時間 | 1ms以下 | |
繰返し精度 | ±0.2mm | |
表示灯 | 動作表示灯:赤色LED(入光時点灯) | |
接続方式 | ケーブル引出し式(3m長、0.3mm2キャブタイヤケーブル) | ケーブル引出し式(6m長、0.3mm2キャブタイヤケーブル) |
使用周囲照度 | 白熱ランプ:10,000lx以下 | 白熱ランプ:50,000lx以下 |
使用周囲温度・湿度 | -10℃~+55℃、45~85%RH。但し氷結・結露しないこと | |
絶縁抵抗 | 20MΩ以上(500Vメガー) | |
耐電圧 | AC1,000V 50/60Hz 1分間 | |
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間 | |
耐衝撃 | 200m/s2 X,Y,Z各報告 各3回 | |
保護構造 | IP52(IEC規格) | IP40(IEC規格) |
ケース材質 | PBT樹脂 | |
質量 | 約200g | 約420g |
※2. 2光芒のFC-52Cもラインアップしています。
外形図
FC-51C
FC-52C
入出力回路

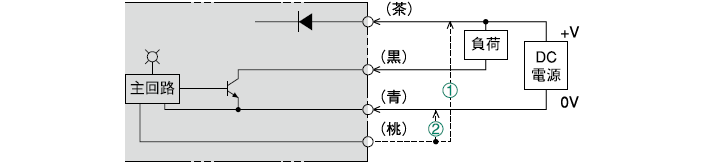

FC-51C 出力回路

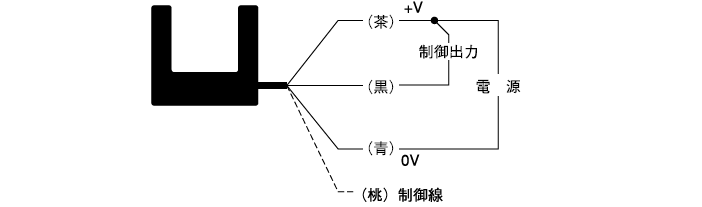

FC-51C 接続

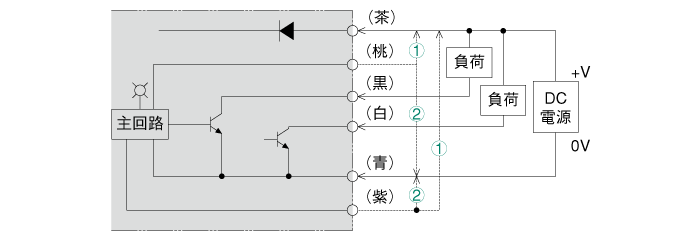

FC-52C 出力回路

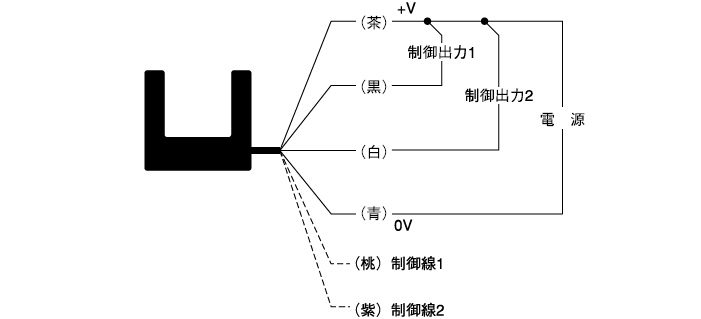

FC-52C 接続
