製品詳細
PRODUCT DETAIL

PDL-120
光電・レーザーセンサ距離センサ
こちらの製品は生産・販売を終了しています。
光源はレーザを使用 非接触で対象物の位置を検出
製品概要
特徴
●光源にレーザを使用し2点間の距離を位相差により測定する、位相差計測方法を用いたレーザ式光波距離です。

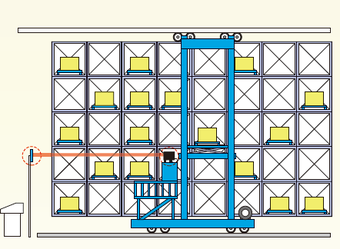

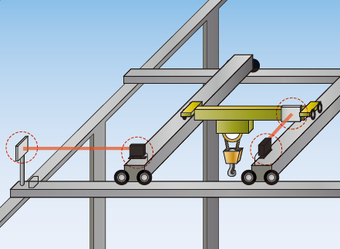

主な用途として、スタッカクレーン位置検出・天井走行クレーン位置検出を非接触式に計測することができます。
主な用途として、スタッカクレーン位置検出・天井走行クレーン位置検出を非接触式に計測することができます。
レーザに関する注意事項

形式一覧
型式 | 品コード | 出力 |
PDL-120S | RPDL002 | シリアルタイプ |
PDL-120P | RPDL003 | パラレルタイプ |
製品仕様
形式 | PDL-120S | PDL-120P |
(シリアルインタフェース) | (パラレルインタフェース) | |
検出物体 | 指定の反射シート(別売品)※ | |
測定距離範囲 | 1~120m(但し指定の反射シート使用の時) | |
距離計測方式 | 連続変調周波数切換え、位相差計測方式(絶対値計測) | |
シリアルインタフェース | RS422/SSIはディップスイッチで切換え | |
通信速度(ディップスイッチで切換え) | RS422:4,800/9,600/19.2K/38.4kbps | |
SSI:150kbps(クロック周波数150kHz以下) | ||
電源電圧 | DC24V(+15%、-15%、リップル10%以下) | |
消費電流 | 350mA | |
絶対距離精度 | ±5mm以下 (+25℃で使用時) | |
繰り返し精度 | ±1mm以下 (+25℃で使用時) | |
制御出力 | NPNオープンコレクタ出力(DC30V 50mA、残留電圧1V以下) | |
レディー出力 | 警報報知状態時に出力OFF | |
故障診断出力 | 機器故障発生報知時に出力OFF | |
レベル低下出力 | レベル低下報知時に出力OFF | |
距離データ出力 | 18bitバイナリコード出力 | |
エンコーダ出力 | 90°位相差出力 1パルス=1mm | |
ストローブ出力 | データ確定時に出力ON | |
ホームポジション 入力 |
立ち下がりエッジ検出時、内部補正処理 | |
キャリブレーション入力 | -COM(0V)接続により、キャリブレーション処理実行、最小入力幅50ms以上 | |
応答速度 | 通常測定処理時(RS-422インタフェース):20ms以下 | 通常測定処理時:10ms以下 |
通常測定処理時(SSIインタフェース):2.5ms以下 | ||
キャリブレーション処理時:1s以下 | ||
光源 | 赤色半導体レーザダイオード(635~670nm)、クラス2(JIS規格) | |
表示 | 距離データ表示:6桁7セグメントLED表示 | |
光軸合致表示灯:光軸合致の時橙色LED点灯 | ||
レーザ発光表示灯:レーザ発光の時赤色LED点灯 | ||
接続 | コネクタ式 | |
使用周囲照度 | ハロゲン・水銀灯:10,000lx以下 | |
使用周囲温度 | -10~+50℃ | |
使用周囲湿度 | 85%RH以下(ただし氷結・結露しないこと) | |
耐振動 | 10~55Hz 複振幅1.5mm X、Y、Z各方向 各2時間 | |
耐衝撃 | 490m/s2 X、Y、Z各方向 各10回 | |
ケース | 鋼板製(SPCC) | |
質量 | 約1.5kg |
検出距離30m以下の場合は近距離タイプをご使用ください。詳細は別途お問い合わせください。
外形図
本体

※PDL-120Pのみの装備となります。
入出力回路
PDL-120S

注)内部制御回路と外部インタフェース回路は電気的に絶縁されています。
PDL-120P

注)内部制御回路と外部インタフェース回路は電気的に絶縁されています。
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
屋外で使用可能でしょうか。
基本的に屋内仕様となります。太陽光などの強い光や、雨や汚れなどが投受光面やミラーにつくと、検出距離が落ちたり誤出力する可能性がございます。
代替品
PGL-050/180W3 | 詳細については営業担当者にお問合せ下さい。 |
---|
