鉄鋼・クレーンセンサCMD

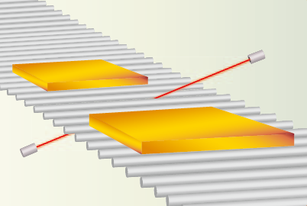

光ファイバ式レーザCMD。投光器と受光器はアンプユニット、センサヘッド、耐熱ファイバで構成され過酷な環境の製鉄所、重工業での鋼材検出に最適です。半導体レーザを使用しておりLED式に比べて悪環境下でも余裕度の高い検出ができます。LA-FDSシリーズに比べてアンプユニットが小型で収納BOXへの設置が容易となっています。

製品概要

特徴

悪環境下でも余裕度の高い検出が可能

半導体レーザを使用しており、LED式に比べ極めて高い発光出力を持つため悪環境下でも余裕度の高い検出ができます。

センサヘッドは水冷不要

エアレスフードの採用により、エアパージの必要もありません。

操作電源を選ばない

AC100〜240Vの範囲で使用できるフリー電源です。

安全設計

アンプユニット(本体)に、ファイバユニットを取付けた状態でないとレーザ光が外に出ない安全設計です。

8点LED表示により余裕度や発光状態がモニタ可能

ワーニング出力付き

製品仕様

形式 アンプユニット 基本タイプLAV-10P・強力タイプLAV-11P(投光器)・LAV-10A(受光器)
センサヘッド FHM-211-1またはFHM-311
ファイバユニット※1 FHV-321(2m長)・FHV-351(5m長)・FHV-411(10m長)
安全基準 LAV-10P:クラス1(JIS C6802)、LAV-11P:クラス3R(JIS C6802)
検出物体 φ100以上の鋼材(FHM-311の場合)
検出距離 50m(距離10mにおける検出余裕度10,000倍※2
電源電圧 AC100~240V(+10%、-15%、50/60Hz)
消費電力 投光器:5VA以下、受光器:5.5VA以下
制御出力 1Cリレー接点(AC250V 3A、DC30V 5A、cosφ=1)
無接点出力(120V、100mA)
※但しワーニング出力の無接点出力(120V、50mA)
ワーニング出力
投光量低下出力
アナログ電圧出力 受光量に比例した直流電圧出力(飽和値9V以上。但し、調整以外では使用しないでください)
応答時間 接点出力:40ms以下、無接点出力:30ms以下
動作モード 入光時動作/遮光時動作 切換式
接続 コネクタ式(ケーブル長2m)
ファイバユニット特性 許容曲げ半径100mm、最大使用圧力784Mpa、引張り強度490N
使用周囲照度 白熱電球:10,000lx
使用周囲温度 アンプユニット:-10~+55℃、センサヘッド・ファイバユニット:-10~+200℃
使用周囲湿度 45~85%RH(但し、氷結のないこと)
絶縁抵抗 20MΩ以上(電源・出力接点-ケース間 1,000Vメガーにて)
耐電圧 AC1,500V 1分間(電源・出力接点-ケース間)
耐振動 10~55Hz 複振幅1.5mm X、Y、Z各方向 各2時間
耐衝撃 490m/s2 X、Y、Z各方向 各3回
保護構造 アンプユニット:IP64(IEC規格)、センサヘッド:IP66(IEC規格)、ファイバユニット:ブレード付コルゲート管(SUS)外装
ケース アンプユニット:アルミダイカスト製、センサヘッド:アルミ製
質量 アンプユニット:各約950g、センサヘッド:FHM-211-1約1.5kg、FHM-311約4kg
ファイバユニット:FHV-321約1.0kg、FHV-351約1.8kg、FHV-411約2.8kg
※1. 3m長、15m長、20m長もラインアップしております。別途お問い合せください。
※2. ファイバユニットFHV-321(2m長)、センサヘッドFHM-211使用による値。
★制御出力でフォトモスリレータイプもラインアップしています。

外形図

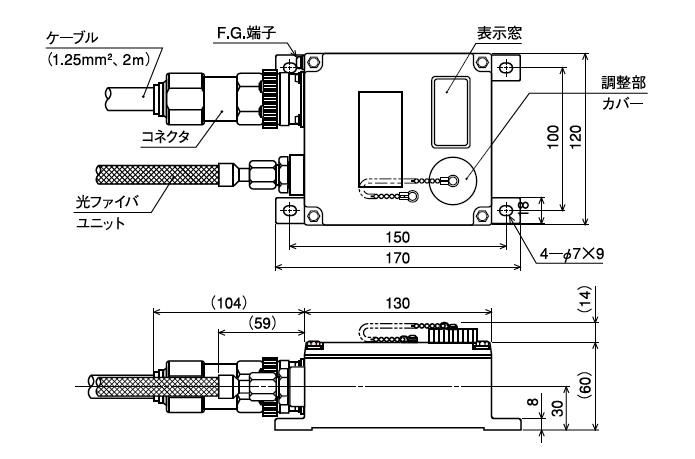

アンプユニット (投光器・受光器共通)

アンプユニット (投光器・受光器共通)

入出力回路

投光器

投光器

発光量低下出力

発光量低下出力

受光器

受光器

制御出力

制御出力

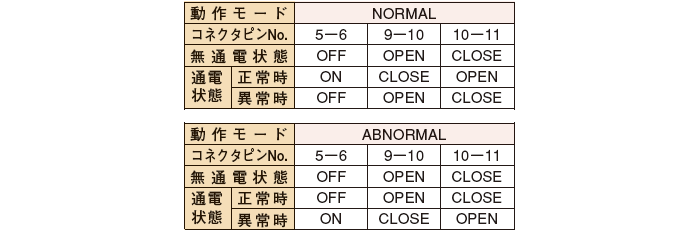

動作モードは内部スイッチにより切換え

ワーニング出力

ワーニング出力

特性データ

投・受光器 LAV-10P/LAV-10A

投・受光器 LAV-10P/LAV-10A

投・受光器 LAV-11P/LAV-10A

投・受光器 LAV-11P/LAV-10A
