クレーン接近警報装置/MBX-211

鉄鋼・クレーンセンサ

マイクロ波を利用した電波式の天井クレーン接近警報装置です。
対向して設置する2台の送・受波器からなり、相互のクレーンが接近して検出エリアに入った時、互いに相手側のマイクロ波を検出して警報信号を出します。

  • 商品概要
  • 用途事例
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • オプション
  • 各種ダウンロード

商品概要

幾何学的設定方式

ホーンアンテナの指向性を利用した幾何学的設定方式により検知精度が高く、また振動による軸ズレもありません。

モニタ出力付

マイクロ波の送・受信を監視する事ができます。

悪環境下での屋外使用が可能

直射光や風雨などの影響が少なく、屋外でも使用できます。

連続出力が可能

設置角の調整により、インタロック回路なしに検出距離からクレーン接触点まで、連続して出力が得られます。

電源周波数同期切換方式

用途事例

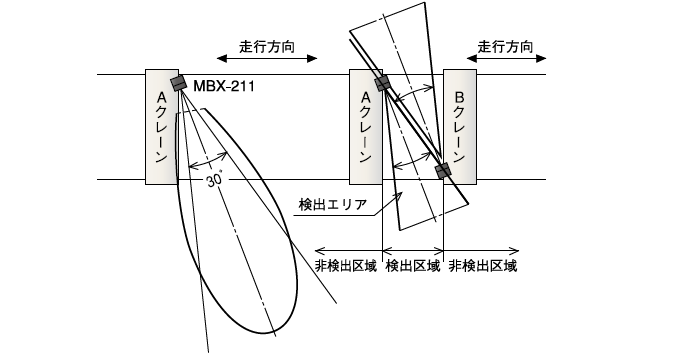

設置例

形式 / 品コード

製品仕様

形式 MBX-211
電源電圧 AC100~110V/AC200~220V ±10% 50/60Hz
消費電流 3.5VA以下
検出範囲 設置角20°の場合(推奨):0~20m
設置角45°の場合(最大):10~40m
応差の距離 設定距離の15%以下
制御出力 1Cリレー接点(AC250V 5A cosφ=1)
応答時間 50ms以下(復帰時間は400ms以下)
アラーム出力 1Cリレー接点(AC250V 5A cosφ=1)
表示灯 電源表示灯、動作表示灯、故障表示灯(正常、送信故障、受信故障)
感度調整 粗調:10dBステップの5段階、微調:10dB
接続 ねじ端子(M4)、適合電線3.5mm2
使用周囲温度・湿度 -10~+55℃、45~85%RH
耐振動 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間
耐衝撃 196m/s2 (20G) X、Y、Z方向 各10回
ケース 鋼板製
重量 約12kg
※自己の送信→受信レベルが1/4以下に低下した場合、約10秒後に動作します.
注)屋外での使用は、豪雨及び台風にて故障出力が誤動作することがありますが、別売の防雨カバーの取付による解決します。
屋外での使用の際は、防雨カバーをご購入ください。
注)本製品は、電波法に基づく「技術基準適合証明対応機器」です。ご使用に当たっては、免許申請が必要です(無線従事者は不要)。詳細は最寄りの当社営業所までお問合わせ下さい。

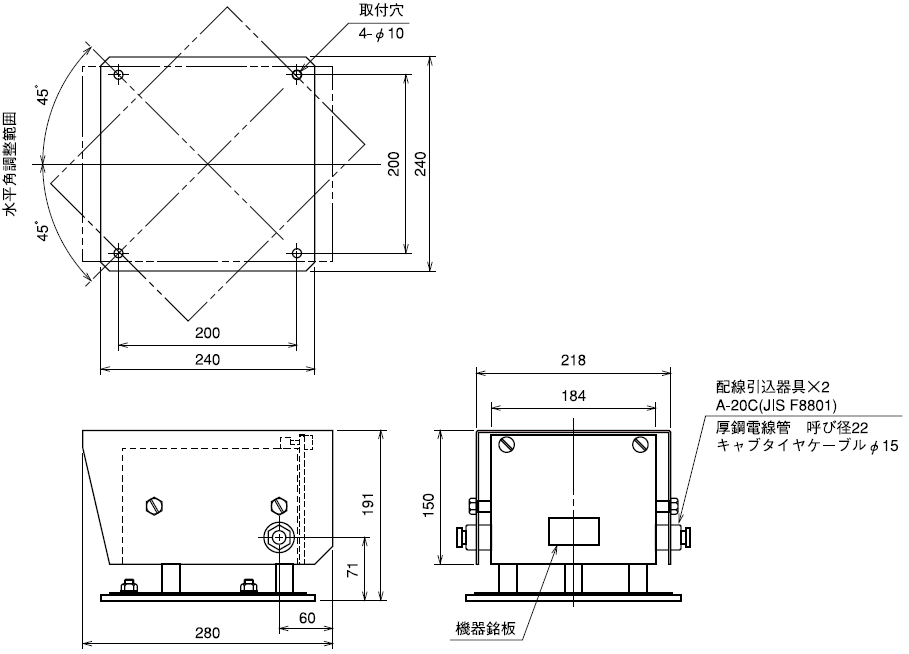

外形図

MBX-211

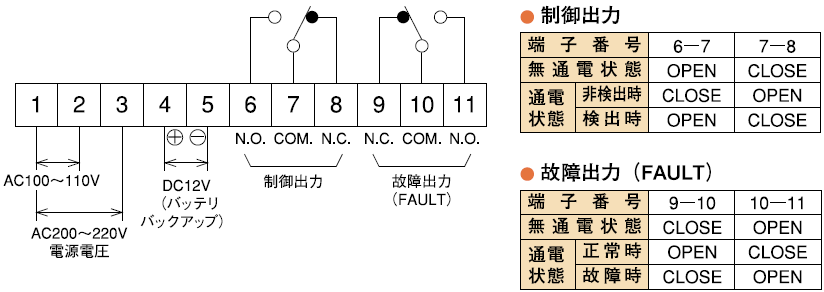

入出力回路

接続

特性データ(代表例)

指向特性

設置幅、設置角、検出距離特性

オプション / アクセサリ

種類 品コード
MBX用防雨カバー MJ20005

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ MBX-211 カタログ 1,319 kB 2017-06-27 ---
マニュアル MBX-211 マニュアル 534 kB 2017-02-09 ---
