KAD-200
鉄鋼・クレーンセンサクレーン接近警報装置
最大検出距離20mのクレーン接近警報装置。反射板との距離を測定し、設定した距離になると出力します。天井クレーンなどの衝突事故の災害対策に使用します。2段設定出力。
製品概要
減速と停止の制御
出力1、2の2段階設定により、クレーン等の接近時に減速と停止の制御ができます。
任意の検出距離を設定
検出距離は、任意の距離を距離設定スイッチを押すことにより簡単に設定できます。
自己診断機能
内部回路の自己診断（基準光の光量チェック）を常時行います。
距離データや受光量をアナログ値で出力
距離データをアナログ値（0～10V）で出力し（Rモード）、受光量をアナログ値で出力します（Tモード）。
簡単な光軸調整
5点レベルメータにより簡単に光軸調整ができます。
導入事例
製品仕様
| 形式 | KAD-200 | |
| 電源電圧 | AC85～264V（50／60Hz） | |
| 消費電力 | AC100V時10VA以下、AC200V時15VA以下 | |
| 検出物体 | 専用反射板 | |
| 検出距離 | 0.4～20m | |
| 指向角 | ±2.5° | |
| 出力 | 制御出力（OUT1，2） | 1Cリレー接点（AC250V 3A、cosφ＝1） 設定距離以内の時…リレー無励磁、表示灯点灯 |
| 故障出力（FAULT） | 1Cリレー接点（AC250V 3A，cosφ＝1） 発光・受光量低下時または異常動作時…リレー無励磁、表示灯点灯または点滅 |
|
| 距離・受光量アナログ出力 | 距離データと受光量※1をそれぞれアナログ値で出力（但し、調整以外で使用しないでください） | |
| 絶対精度 | ±400mm | |
| 繰り返し精度 | ±200mm | |
| 応差 | 500mm | |
| 分解能 | 80mm | |
| 応答時間 | 50ms以下※2 | |
| 使用周囲照度 | 10,000lx以下（ハロゲン・水銀灯）、6,000lx（蛍光灯の最大照度） | |
| 使用周囲温度・湿度 | -10～+55℃、85％RH以下（但し結露・凍結のないこと） | |
| 耐振動 | 10～55Hz、複振幅1.5mm、X・Y・Z方向 各2時間 | |
| 耐衝撃 | 490m/s2 X・Y・Z方向 各10回 | |
| 接続 | 端子台 15ピン（M4ネジ式） | |
| ケース材料 | 鋼板製(SPCC) | |
| 質量 | センサ:約3kg、反射板:約4.5㎏ | |
| オプション | 反射板RRP-KAD01、KAD用耐熱反射板RRP-KAD03(耐熱温度90℃） | |
※2. 電源投入後2秒は計測しません。
二台以上を接近させて取り付ける場合
外形図

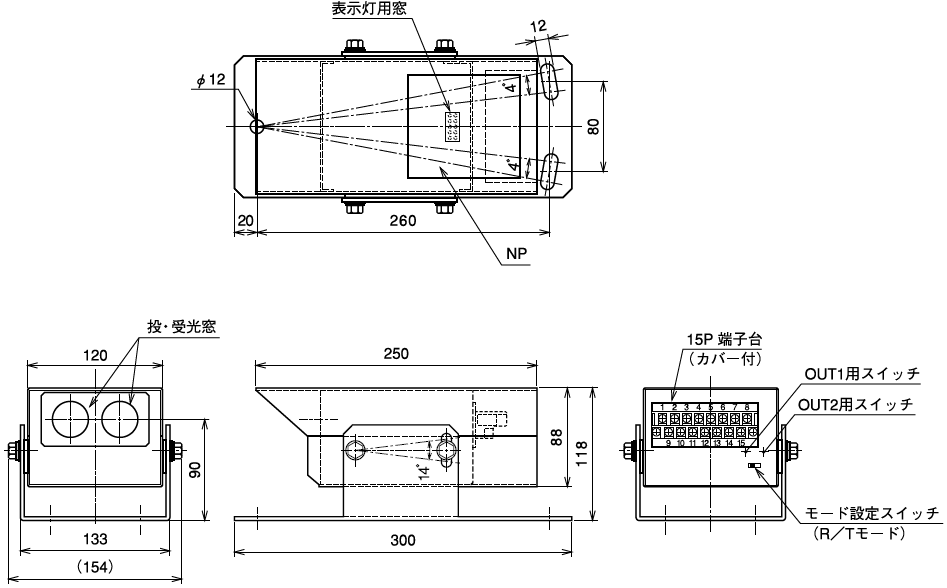

KAD-200

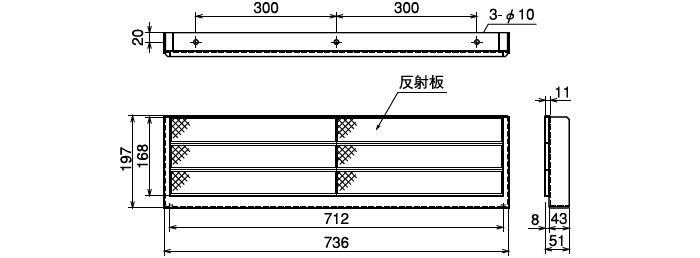

反射板(RRP-KAD01・RRP-KAD03）
入出力回路
接続
制御出力
故障出力
特性データ
距離ーアナログ出力（モード設定スイッチ・・・R側）
※任意に設定できます。
指向特性
オプション
| 種類 | 品コード |
| 反射板RRP-KAD01 | RRRP006 | KAD用耐熱反射板RRP-KAD03 | RRRP019 |
反射板(RRP-KAD01・RRP-KAD03）
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。（なお、本利用規約は予告なく変更することがございます。）
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
（以下コンテンツという）の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用（複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等）は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
KAD-200の専用反射板以外に代用可能な反射板はありますか。
ありません。 専用反射板のため、KADはKAD,KRGはKRGの専用反射板を使用してください。
-
KAD-200の干渉防止のための設置間隔は何mですか。
上下方向でも左右方向でも並べて使用する際は、最低3m以上離して設置をしてください。
-
KAD-200で故障出力とFAULT(receiver)が点灯している。 どのような状態でしょうか？
故障出力が出力し、 FAULT(receiver)が点灯していると、 内部の故障の可能性が高いと考えられます。
（recieverにて点滅状態の場合は、受光量が低下しておりますので、清掃等を行ってください）
修理もしくは新規ご購入を検討して下さい。
