KRG-11
鉄鋼・クレーンセンサクレーン接近警報装置
最大検出距離10mのクレーン接近警報装置。反射板との距離を測定し、設定した距離になると出力します。天井クレーンなどの衝突事故の災害対策に使用します。2段設定出力。
製品概要
特徴
ヒヤリ!に天井走行クレーンの接近警報検知

こんなヒヤリとしたことないですか?
接近警報装置で「運転ミス」や「不注意」などによるクレーンの接近を検知
接近警報装置で「運転ミス」や「不注意」などによるクレーンの接近を検知
小型軽量タイプ
本体は約400g、反射板約50gとコンパクトです。
高所に設置する場合に運搬が楽になります。
高所に設置する場合に運搬が楽になります。
距離設定出力を2個装備
センサ1台で警報信号用、停止信号用などに使用が可能です。
光軸調整も簡単
受光量5点レベルメータにより、光軸調整が簡単です。
制御出力の論理変更可能
設定スイッチで制御出力の論理が変更です。
既設の機器からの入れ替え時に機器の出力論理を合わせることができます。
既設の機器からの入れ替え時に機器の出力論理を合わせることができます。
導入事例
製品仕様
形式 | KRG-11 | ||||
電源電圧 | AC100~240V(電圧変動率±10%以内) 50/60Hz共用 | ||||
消費電力 | 3.0VA以下(AC100V時)、6.0VA以下(AC200V時) | ||||
出力 | ●距離設定出力(OUT1,2)・・・接点出力(抵抗 荷時AC240V 連続1A) 出力論理はディップスイッチにより設定 ●警報出力(OUT3)・・・接点出力(抵抗 荷時AC240V 連続1A) 通常・・・OPEN、ALARM表示灯点等時・・・CLOSE ●故障出力(OUT4)・・・接点出力(抵抗 荷時AC240V 連続1A) 通常・・・CLOSE、投光または受光回路異常時・・・OPEN |
||||
検出距離 | 0.4~10m | ||||
検出物体 | 専用反射板(指定品)×1枚※1 | ||||
繰り返し精度 | ±100mm | ||||
応差 | 200mm | ||||
応答時間 | 70ms以下 | ||||
表示灯(赤) | ●LEVEL(5点)・・・受光量に応じて点灯※2 ●OUT1,2・・・それぞれの設定距離内で点灯 ●FAULT・・・投光または受光回路異常で点灯 ●ALARM・・・LEVEL表示灯が1点以上3点以内の点灯範囲で点灯 ●POWER・・・電源投入時に点灯 |
||||
接続 | ケーブル引出し式 10芯キャブタイヤケーブル1m | ||||
設定 | VR1・・・OUT1用ボリューム、VR2・・・OUT2用ボリューム | ||||
使用周囲照度 | ハロゲン・水銀灯:10,000lx以下、蛍光灯:6,000lx以下(最大照度) | ||||
使用周囲温度・湿度 | -10~+50℃、85%RH以下(但し、結露・凍結のないこと) | ||||
絶縁抵抗・耐電圧 | 100MΩ(電源-接点間)、AC1,500V 1分間(電源-接点間) | ||||
耐振動 | 周波数:10~55Hz、複振幅:1.5mm X・Y・Z方向 各2時間 | ||||
耐衝撃 | 490m/s2(50G) X・Y・Z方向 各2時間 | ||||
保護構造 | IP40(IEC規格) | ||||
ケース材質 | 本体:ABS樹脂、表示部:アクリル | ||||
質量 | 約396g(ケーブル1mとプラケット含む) | ||||
オプション | 反射板(KRG・PD用反射板、RRP-KRG10) |
※2.LEVEL表示灯の受光量とALARMの関係は、下記の通りとなります。
LEVEL | 1 | 2 | 3 | 4 | 5 |
動作余裕度 | 1倍 | 1.35倍 | 1.7倍 | 2.05倍 | 2.4倍 |
ALARM表示灯 | 点灯 | 点灯 | 点灯 | 消灯 | 消灯 |
外形図

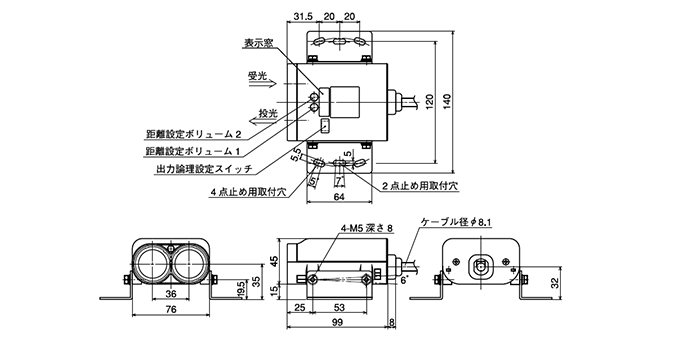

KRG-11

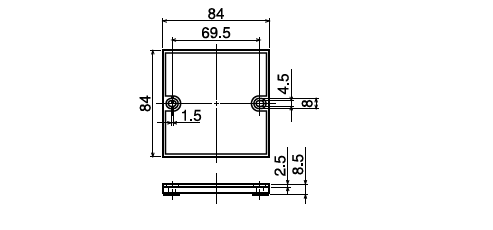

反射板(RRRP018)

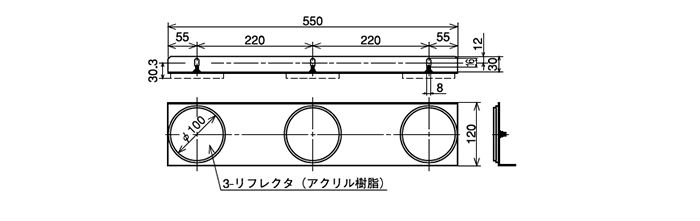

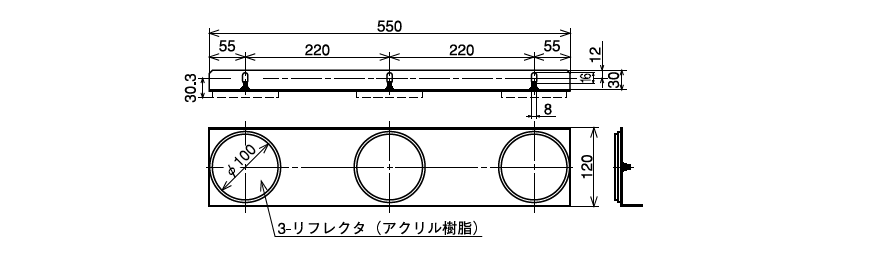

反射板(RRP-KRG10)

入出力回路
出力仕様

接続

オプション
種類 | 品コード |
KRG用反射板□84 | RRRP018 |
KRG用反射板RRP-KRG10 | RRRP017 |
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
---|---|---|---|---|
![]() |
【PR2】KRG-11 仕様書 外径寸法図 |
--- |
2024-10-02 |
|
![]() |
【PR2】KRG-11 マニュアル |
--- |
2024-10-02 |
|
![]() |
【PR2】KRG-11 2DCAD(dxf) |
--- |
2024-10-02 |
|
![]() |
【PR2】KRG-11用反射板 RRP-KRG10 2DCAD(DXF) |
--- |
2024-10-02 |
|
![]() |
【PR2】KRG-11用反射板 □84 2DCAD(DXF) |
--- |
2024-10-02 |
|
![]() |
【PR2】KRG-11 総合カタログ |
--- |
2024-10-02 |
よくある質問
-
遮光されるとどうなりますか。
遮光すると反射板からの光が帰ってこない状態になり、設定範囲外と同じ動作になります。
-
警報出力に接続したが接近しても警報が出力されない
警報出力(OUT3)は設定範囲内での受光量の低下を警報するもので、汚れや光軸ズレのメンテ用の信号として使用します。
接近警報としての出力は距離設定出力(OUT1、OUT2)を使用してください。 -
故障出力(OUT4)はどのような場合に出力しますか、また出力された場合は制御出力(OUT1、OUT2)はどうなりますか
故障出力(OUT4)は投光又は受光回路の異常時に出力されます。全ての故障について検出するものではありません。
故障出力は出力された場合は制御出力は設定範囲内と同じ動作になります。 -
反射板が2種類ありますが、どのように選べばいいですか
通常の天井走行クレーンであれば、□84の反射板(RRRP018)でご使用いただけます。クレーンの蛇行などで光軸ズレや発生しやすい場合は大型の反射板(RRP-KRG10)をご使用ください。
