鉄鋼・クレーンセンサクレーン接近警報装置
クレーン接近警報装置専用のレーザスキャナ。反射式のため反射板が不要で、段違いクレーンの接近警報装置としても使用が可能。30mの長距離検出に加え、検出エリアを自由に設定が可能。用途に合わせた2種類のブラケットとコントロールBOXをご用意。
製品概要
特徴

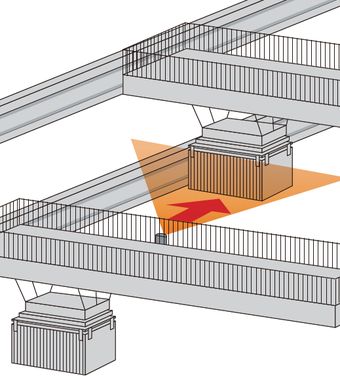

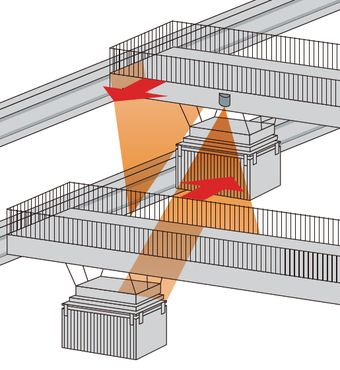

段違いクレーンの接近警報装置に最適
反射式のため反射板が不要で、段違いクレーンの接近警報装置としても使用が可能です。
PCで任意の検出エリアを作成
パソコンで簡単に任意の検出エリアを設定可能
3段階の出力設定が可能なので警報、徐行、停止設定ができます。
3段階の出力設定が可能なので警報、徐行、停止設定ができます。
検出エリア30m・190°
広範囲の設定が可能
取り付け金具を2種類ラインアップ
RSC-30LN-UP-DWとRSC-30LN-FRをラインアップ、取り付け方法で2種類選べます。

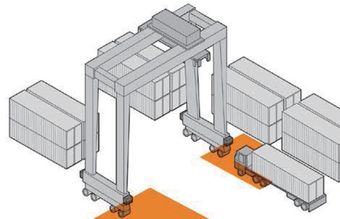

導入事例
製品仕様
品名 | 測域センサ | |
形式 | RSC-30LN-UP-DW | RSC-30LN-FR |
光源 | 半導体レーザー λ=905nm、レーザー安全クラス1 | |
検出距離及び検出体 | 検出保証値 0.1~30m※2 (黒10%反射物 500mm×500mm) 最大検出距離 :60m (エリア設定最大値) 最小検出物 65mm(5m)、130mm(10m)、400mm(30m) |
|
距離精度 | 周囲照度 100000lx以下:±100mm※2(黒10% 10m、白ケント紙 30m) | |
走査角度 | 190度 | |
角度分解能 | 約0.25度(360°/1440分割) | |
使用周囲温度、湿度 | -10~+50℃ 85%RH(但し、結露、凍結が無いこと) | |
耐振動 | 10~55Hz 複振幅1.5mm X、Y、Z方向 各2時間 55~200Hz 9.8m/s2スイープ2分X、Y、Z方向 各1時間 |
|
耐衝撃 | 196m/s2 X、Y、Z方向 各10回 | |
保護構造 | IP67 |
※2.環境の影響は実機での確認をお願いします。
品名 | 測域センサ制御BOX | |
形式 | RSC-C | |
電源電圧 | AC100~200V | |
消費電力 | AC100V時 11.0VA以下、AC200V時 15.0VA以下※1 OUTPUT 4点:故障出力、出力1,2,3 |
|
出力 | リレー接点出力 定格 荷(AC250V,5A、DC30V,5A) | |
出力応答時間 | 動作(セット)時間:10ms以下(約4ms)、復帰(リセット)時間:10ms以下(約2ms) | |
使用周囲温度、湿度 | *10~+50℃ 85%RH(但し、結露、凍結が無いこと) | |
保護構造 | IP65※2 |
※2.適合ケーブルをケーブルグラントに引き込み、適切な手法で締めこんだ際の保護構造です。
外形図
測域センサ(RSC-30LN-FR)
測域センサ(RSC-30LN-UP-DW)
ブラケット(RSC-30LN-FR)
ブラケット(RSC-30LN-UP-DW)
測域センサBOX(RSC-C)
オプション
オプション品 | |
形式 | UXMシリーズ用USBケーブル |
エリア設定用 PC接続ケーブル |
エリア設定に必要となるケーブルです。 本体には付属しておりませんので本体と一緒にご購入お願いいたします。 |

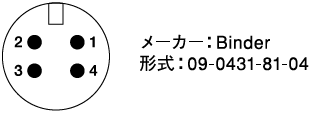

USB用コネクタ 本体側レセプタクル

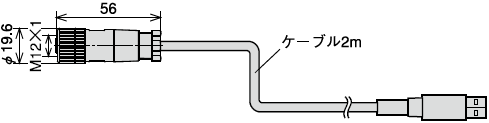

USBケーブル(別売)UZ00023
