FB-5C
光電・レーザーセンサ溝形センサ
溝幅5mmの溝形光電センサ、光軸調整不用。応答速度が速く、繰り返し精度が高いため各種位置決めが可能です。
製品概要
スペースを取らないコンパクト設計
応答速度が速く、優れた繰返し精度
調整は一切不要
製品仕様
種類 | 透過形 |
形式 | FB-5C |
光源 | 赤外LED |
電源電圧 | DC12~24V(+10%、-10%、リップル5%以下) |
消費電流 | 20mA以下 |
投・受光部間距離 | 5mm(固定) |
検出物体 | φ3.5mm以上の不透明体 |
動作モード | 制御線(桃)により切換え |
入光時動作:制御線を+V側(茶)に接続 | |
遮光時動作:制御線を 0V側(青)に接続 | |
制御出力 | NPNオープンコレクタ・電圧電流出力。許容 荷電源電圧:DC35V、許容 荷電流(吸込電流):100mA以下、残留電圧:MAX.0.5V以下、電圧出力時 出力インピーダンス:2.2kΩ |
応答時間 | 1ms以下 |
繰返し精度 | ±0.1mm |
表示灯 | 動作表示灯:赤色LED(出力時点灯) |
接続方式 | ケーブル引出し式(2m長、0.2mm2キャブタイヤケーブル) |
使用周囲照度 | 白熱ランプ:10,000lx以下 |
使用周囲温度・湿度 | -10~+50℃、45~85%RH 但し、氷結・結露しないこと |
耐振動 | 複振幅1.5mm 10~33Hz X、Y、Z各方向 各2時間 |
耐衝撃 | 100m/s2 X、Y、Z各方向 各3回 |
保護構造 | IP50(IEC規格) |
ケース | カバー:鋼板製(SPEC)、ベース:ABS樹脂 |
質量 | 約40g |

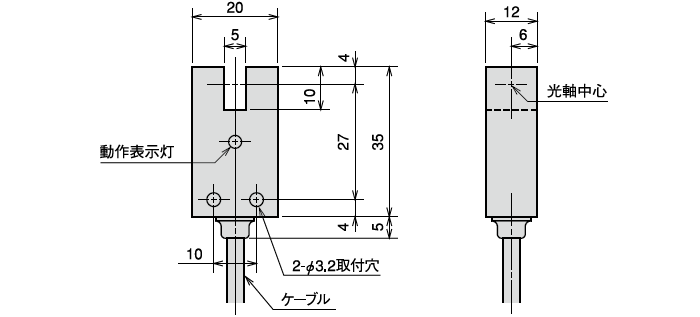

外形図
FB-5C
入出力回路
出力回路
接続
