EWF-11
光データ伝送装置シリアルタイプ
RS422シリアルインターフェースの伝送装置です。伝送距離100mの中距離。光を使ったケーブルレス通信でスタッカークレーン(自動倉庫)、自動クレーン、トラバーサーなどの移動体との無線通信が可能です。光軸合致灯の採用によりさらに光軸合わせがしやすくなりました。
※型式については、型式一覧をご参照ください。
製品概要
光軸合致灯の採用により、より光軸合わせがしやすくなりました。
CWFシリーズに比べ、さらに軽量化(150g)。
伝送距離100mのシリアル伝送装置です。
形式一覧
● 本体
● 取付ブラケット(オプション)
型式 | 品コード | 電源電圧 | 伝送距離 | インターフェース |
EWF-11A | WEWF001 | DC24V (+10%、-10%) |
100m | RS-422 |
EWF-11B | WEWF002 |
● 取付ブラケット(オプション)
種類 | 品コード | 用途 | ||
EWF取付ブラケット | WZ00029 | EWF1台分の組み合わせです。金具、ビスのセットです。 |
製品仕様
形式 | EWF-11A | EWF-11B |
伝送距離 | 100m | |
指向角 | ±2° | |
伝送方式 | 全二重双方向伝送 | |
伝送速度 | DC~19.2kbps | |
入・出力インタフェース | RS-422 | |
変調方式 | FSK変調 | |
変調周波数 | 送信5.5MHz、受信6.0MHz | 送信6.0MHz、受信5.5MHz |
電源電圧 | DC24V(±10%) | |
消費電流 | 160mA以下(DC12V時)、80mA以下(DC24V時) | |
警報出力 | フォトカプラNPNオープンコレクタ出力(35V、50mA)、受光レベル余裕度1.5倍以上でON | |
受光出力 | フォトカプラNPNオープンコレクタ出力、受光時ON | |
接続 | コネクタ式(25ピンDサブコネクタ) | |
使用周囲照度 | ハロゲン・白熱光:20,000lx以下 | |
使用周囲温度 | -10℃~+50℃、但し氷結・結露しないこと | |
使用周囲湿度 | 85%RH以下、但し氷結・結露しないこと | |
耐衝撃 | 490m/s2 X、Y、Z 各方向 各10回 | |
耐振動 | 複振幅1.5mm 10~55Hz X、Y、Z 各方向 各2時間 | |
ケース材質 | ABS樹脂(カバー:ポリカーボネート) | |
質量 | 約150g | |
保護構造 | IP40(IEC規格) | |
オプション | EWF用ブラケット(WZ00029) |
光軸合致表示灯説明

EWF-11AとEWF-11Bの光軸が合えば上記の「光軸合致表示灯」が点灯します。
レベル表示灯の「L1」・「L2」と「C」(キャリア検出表示灯)が点灯します。
レベル表示灯の「L1」・「L2」と「C」(キャリア検出表示灯)が点灯します。

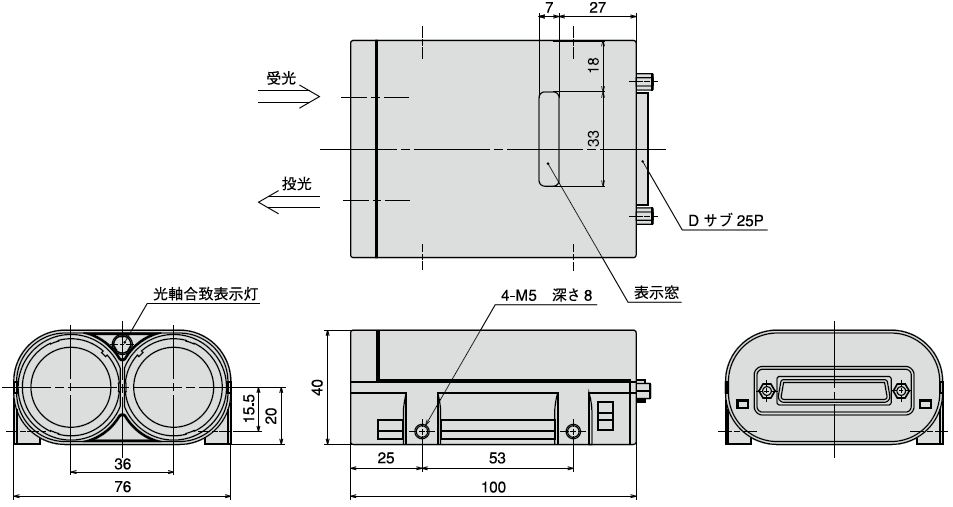

外形図
光データ伝送装置 EWF

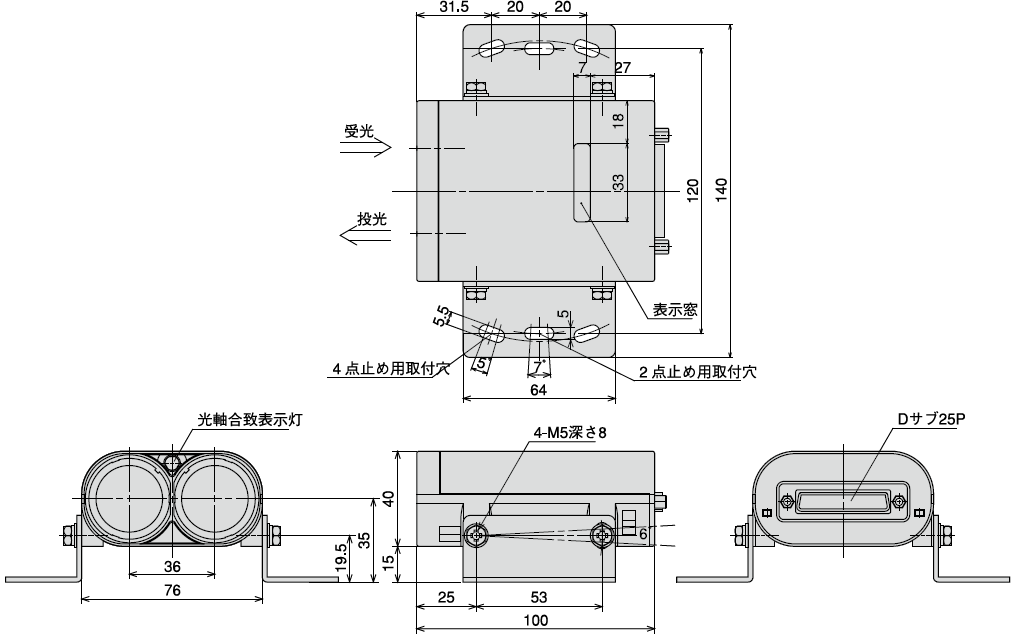

ブラケット取付状態 WZ00029(オプション)

入出力回路
入出力回路

※1. 動作点:受光レベル余裕度1.5倍以上でON(L1点灯時)。
※2. 動作点:受光レベル余裕度1倍以上でON(CD点灯時)。

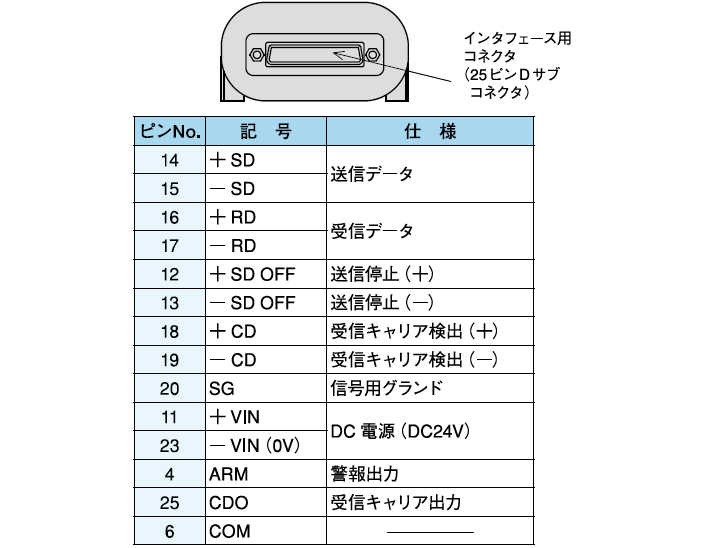

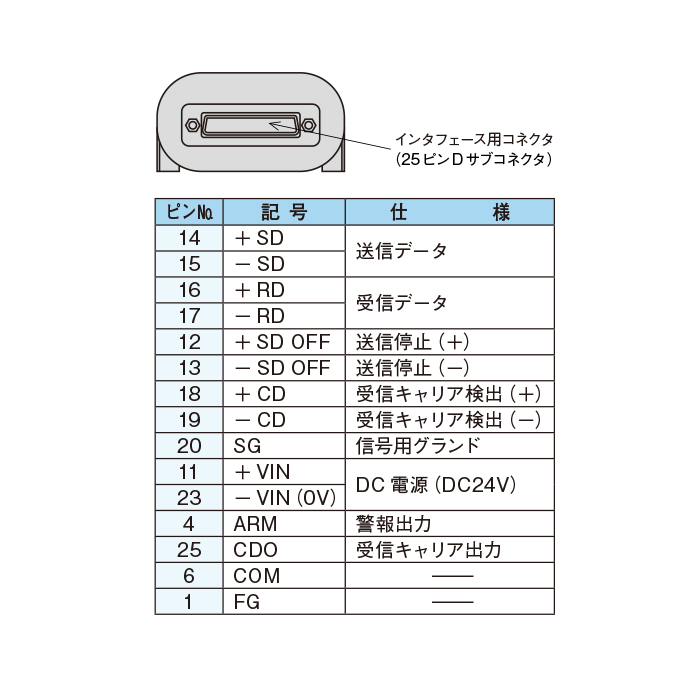

接続

注)電源の0V(-VIN)と信号用グランド(SG)は短絡しないでください。
