シリアルタイプ/CWF-01/02/11/12

光データ伝送装置

伝送距離は50m or 80m、しかも小型・軽量設計

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード

商品概要

BWFシリーズに比べ、更に小型化、約1/2の軽量化を図りました。

伝送距離50m or 80mの中距離シリアル伝送装置です。

シリアル/パラレル変換器と組合せ可能

専用のシリアル/パラレル変換器(ISP-A1C-C)との組合せで
最大128点の入出力信号を伝送します(1ユニットで16点入出力)。

用途事例

形式 / 品コード

● 本体
型式 品コード 電源電圧 伝送距離 変調周波数 インターフェース
CWF-01A WCWF009 DC24
(+10%、-10%)
50m 送信5.5MHz
受信6.0MHz
RS-422
CWF-01B WCWF010 送信6.0MHz
受信5.5MHz
CWF-02A WCWF005 送信5.5MHz
受信6.0MHz
RS-232C
CWF-02B WCWF006 送信6.0MHz
受信5.5MHz
CWF-11A WCWF012 DC12~24V
(DC10~30V)
80m 送信5.5MHz
受信6.0MHz
RS-422
CWF-11B WCWF013 送信6.0MHz
受信5.5MHz
CWF-12A WCWF014 送信5.5MHz
受信6.0MHz
RS-232C
CWF-12B WCWF015 送信6.0MHz
受信5.5MHz


● 取付ブラケット (オプション)
種類 品コード 用途
CWF取付ブラケット左 P25203 本体に付属しております。
追加で購入する場合CWF1台につき下記数量のご発注が
必要です。
P25203 × 1ヶ
P25204 × 1ヶ
P25204 × 4ヶ
CWF取付ブラケット右 P25204
CWF取付ブラケット用ビス TA5043

製品仕様

形式 CWF-01A CWF-01B CWF-11A CWF-11B CWF-02A CWF-02B CWF-12A CWF-12B
伝送距離(最大) 50m 80m 50m 80m
指向角 ±2°
電源電圧 DC24V(+10%,-10%) DC12~24V(10~30V) DC24V(+10%,-10%) DC12~24V(10~30V)
消費電流 160mA(DC12V)/80mA(DC24V)
伝送方式 全二重双方向伝送
伝送速度 DC~19,200bps DC~9,600bps
インタフェース RS-422 RS-232C
変調方式 FSK変調
変調周波数 Aタイプ(送信5.5MHz、受信6.0MHz)、Bタイプ(送信6.0MHz、受信5.5MHz)
接続 9ピンDサブコネクタ
使用周囲照度 ハロゲン・白熱灯:20,000lx以下
使用周囲温度・湿度 -10~+50℃、85%RH以下。但し氷結・結露しないこと
耐振動 複振幅1.5mm 10~55Hz X、Y、Z 各方向 各2時間
耐衝撃 490m/s2 X、Y、Z 各方向 各10回
耐ノイズ インパルスノイズシミュレータ パルス幅1μs、100ns 繰り返し周期100Hz
ノーマルモード500V コモンモード1,000V
保護構造 IP60(IEC規格)
警報出力(ARM) 受光レベル余裕度1.5倍以上でON、フォトカプラNPNオープンコレクタ35V、50mA
ケース材質 ABS樹脂(カバー:ポリカーボネート)
質量 約240g

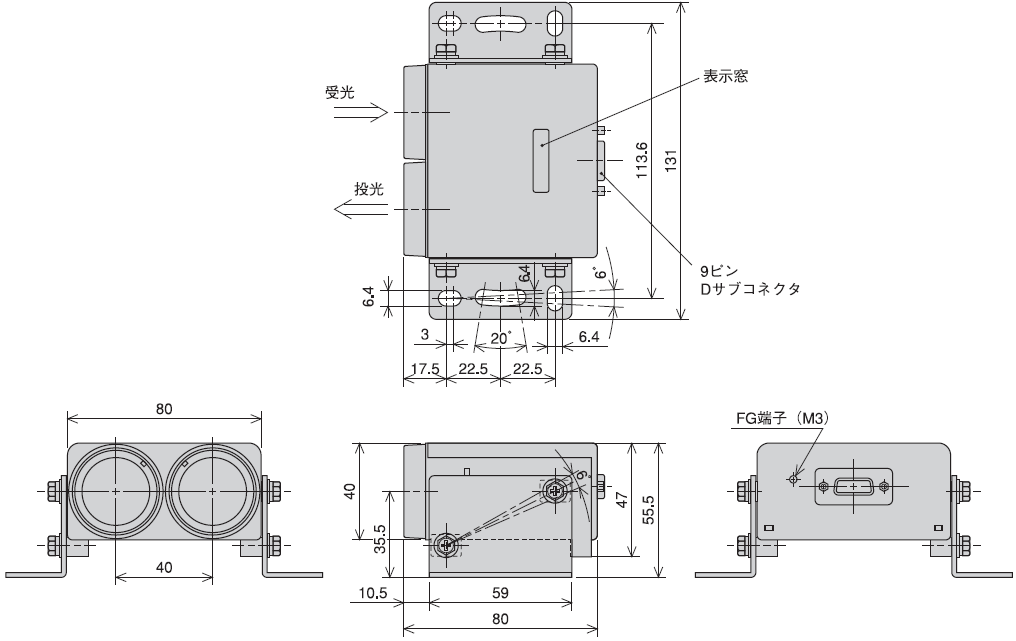

外形図


CWF

入出力回路


(インタフェース:RS-422) CWF-01A/01B/11A/11B

(インタフェース: RS-232C) CWF-02A/02B/12A/12B

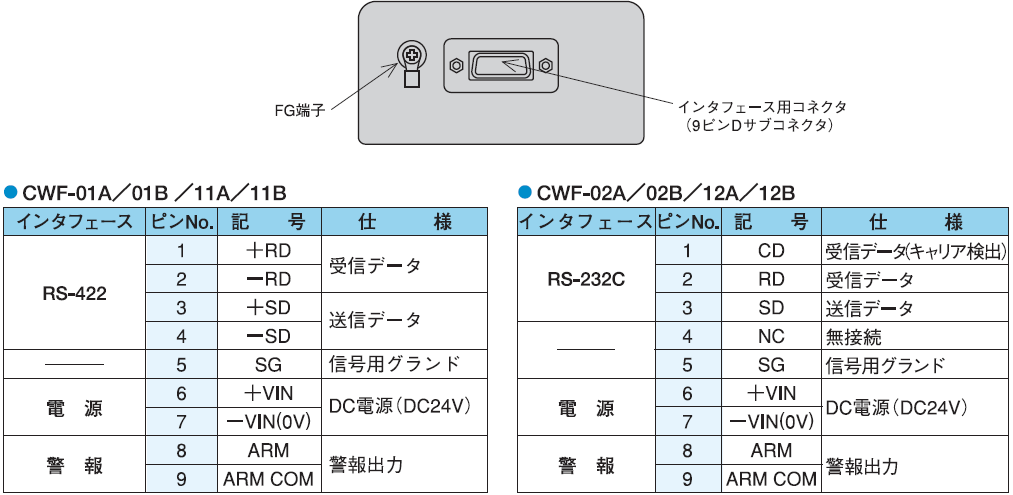

接続

注)電源の0V(-VIN)と信号用グランド(SG)は短絡しないでください。

特性データ(代表例)


オプション / アクセサリ

種類 品コード 用途
CWF取付ブラケット左(1ヶ) P25203 CWF1台分の組み合わせです。
CWF取付ブラケット右(1ヶ) P25204
CWF取付ブラケット用ビス(4ヶ) TA5043

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ CWF カタログ 589 kB 2017-06-23 ---
2D CAD CWF 2D CAD 11 kB 2015-04-18 ---
マニュアル CWF-01/02 マニュアル 792 kB 2017-02-15 ---
マニュアル CWF-11/12 マニュアル 784 kB 2017-02-15 ---
2D CAD CWF 3D CAD(STEP) 210 kB 2015-04-18 ---
2D CAD CWF 3D CAD(Parasolid) 185 kB 2015-04-18 ---
