製品詳細
PRODUCT DETAIL
BWF-110/BWF-210
光データ伝送装置シリアルタイプ
相互干渉軽減のため変調周波数を切換え可能。RS232C、RS422シリアルインターフェースの伝送装置です。伝送距離100m、200mの長距離。光を使ったケーブルレス通信でスタッカークレーン(自動倉庫)、自動クレーン、トラバーサーなどの移動体との無線通信が可能です。
製品概要
隣接設置 可能
複数個光データ伝送装置を隣接して設置すると、伝送エリアがラップし、相互干渉が問題となります。
BWF-110/BWF-210は、送・受信変調周波数を6段階に切替えることができ、隣接しての使用においても相互干渉を軽減できます。
BWF-110/BWF-210は、送・受信変調周波数を6段階に切替えることができ、隣接しての使用においても相互干渉を軽減できます。
送受信変調周波数は次の(A)~(F)に設定できます
形式一覧
● 本体
● オプション品(別売り)
型式 | 品コード | 電源電圧 | 伝送距離 | インターフェース |
BWF-110 | PDM8121 | DC18~30V | 100m | RS-232C/RS-422 |
BWF-210 | PDM8214 | 200m |
● オプション品(別売り)
種類 | 品コード | 用途 | ||
BWF用防滴カバー | PPDMP08 | ―――――――― |
製品仕様
形式 | BWF-110 | BWF-210 |
伝送距離 | 100m | 200m |
指向角 | ±2° | ±1° |
伝送方式 | 全二重双方向伝送 | |
伝送速度 | DC~64kbps(ただしRS-232C使用時は19.2kbps) | |
入・出力インタフェース | RS-232C/RS-422 | |
変調方式 | FSK変調 | |
変調周波数 | 5.5~8.0MHz(6段階切替え) | |
変調切換え | 機器内蔵のデジタルスイッチ(ロータリスイッチ)または外部入力 | |
電源電圧 | DC24V(使用電圧範囲 DC18~30V) | |
消費電流 | 240mA以下(DC18V時)、130mA以下(DC30V時) | |
表示灯 | POW(電源表示灯):電源ON時点灯 | |
CD(キャリア検出表示灯):受光時点灯、受光レベル余裕度=1 | ||
SD(データ入力表示灯):送信データ入力時点灯 | ||
RD(データ出力表示灯):送信データ出力時点灯 | ||
L1(受光レベル表示灯):余裕度1.5倍で点灯 | ||
L2(受光レベル表示灯):余裕度2倍で点灯 | ||
L3(受光レベル表示灯):余裕度2.5倍で点灯 | ||
D0(変調周波数設定値表示灯):最下位ビット | ||
D1(変調周波数設定値表示灯) | ||
D2(変調周波数設定値表示灯):最上位ビット | ||
警報出力 | フォトカプラ(35V、50mA)、受光レベル余裕度1.5倍でON、以下でOFF | |
受光レベル出力 | 0~5V(受光量に比例) | |
接続 | コネクタ式(25ピンDサブコネクタ)ただし電源はM3ねじ端子 | |
使用周囲照度 | 20,000lx以下(太陽光、白熱光とも) | |
使用周囲温度・湿度 | -10℃~+50℃、85%RH以下 ただし氷結・結露しないこと | |
耐振動 | 複振幅1.5mm 10~30Hz X、Y、Z 各方向 各2時間 | |
耐衝撃 | 500m/s2 X、Y、Z 各方向 各10回 | |
ケース/質量 | ABS樹脂/約500g | |
保護構造 | IP60(IEC規格)、特殊仕様品でIP64まで対応可能 |

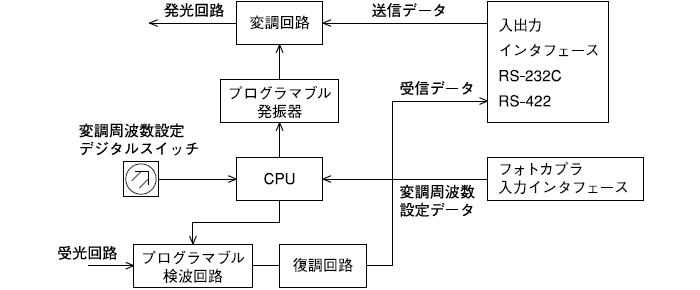

送・受信変調周波数設定方法
設定方法(切換え方法)
(1)機器に内臓のデジタルスイッチ(ロータリスイッチ)または外部入力により切換えできます。
(2)外部入力で切り換える場合は、スイッチNO.は3ビットバイナリーデータの設定となります。 (フォトカプラ入力、DC18~26V 5~10mA)
(3)デジタルスイッチ及び外部入力の内、使用しない方の設定は、スイッチNO.を0としてください。
(4)送信・受信は上記ペアで一対の回線になります。
(1)機器に内臓のデジタルスイッチ(ロータリスイッチ)または外部入力により切換えできます。
(2)外部入力で切り換える場合は、スイッチNO.は3ビットバイナリーデータの設定となります。 (フォトカプラ入力、DC18~26V 5~10mA)
(3)デジタルスイッチ及び外部入力の内、使用しない方の設定は、スイッチNO.を0としてください。
(4)送信・受信は上記ペアで一対の回線になります。
送・受信変調周波数
外形図
BWF
入出力回路
接続

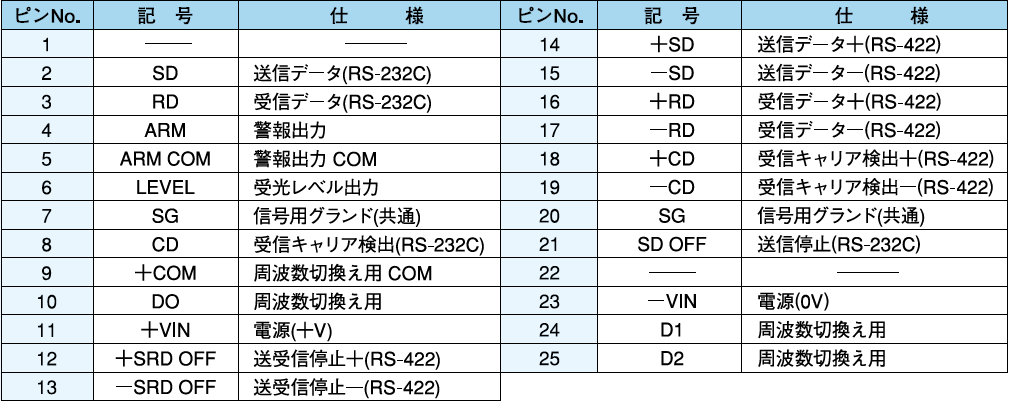

インターフェース用コネクタ仕様
注)電源は端子台またはコネクタ側のどちらか一方を使用してください。
注)電源の0V(-VIN)と信号用グランド(SG)は短絡しないでください。
注)電源の0V(-VIN)と信号用グランド(SG)は短絡しないでください。
