シリアルタイプ/BWF-11/21/31/41

光データ伝送装置

伝送距離100m or 200mの長距離型

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • よくあるご質問

商品概要

伝送距離は2倍以上の余裕度をもち、信頼性の高いデータ伝送を可能としました。

多様なインタフェースをラインアップ

RS-232CやRS-422あるいはカレントループの他、RS-422/485マルチドロップなど多様な入力インタフェースをラインアップしています。

レベル低下警報出力 装備

光軸ズレ、レンズ面の汚れなどによる距離余裕度の低下によるトラブルを未然に防止するレベル低下警報出力を装備しています。

光軸チェッカやチェック端子により、光軸調整が簡単に行えます。

用途事例

形式 / 品コード

● 本体
型式 品コード 電源電圧 変調周波数 伝送距離
BWF-11A PDM8101 DC10~30V 送信5.5MHz
受信6.0MHz
100m
BWF-11B PDM8102 送信6.0MHz
受信5.5MHz
BWF-21A PDM8201 送信5.5MHz
受信6.0MHz
200m
BWF-21B PDM8202 送信6.0MHz
受信5.5MHz
BWF-31A PDM8301 AC85~110V 送信5.5MHz
受信6.0MHz
100m
BWF-31B PDM8302 送信6.0MHz
受信5.5MHz
BWF-41A PDM8401 送信5.5MHz
受信6.0MHz
200m
BWF-41B PDM8402 送信6.0MHz
受信5.5MHz


● オプション品(別売り)
種類 品コード 用途
BWF用防滴カバー PPDMP08 ――――――――
光軸チェッカ BCK-01 PPDMB04 光軸調整が簡単に行なえます

製品仕様

形式 BWF-11A/11B BWF-21A/21B BWF-31A/31B BWF-41A/41B
伝送距離 100m 200m 100m 200m
指向角 ±2° ±1° ±2° ±1°
伝送方式 全二重双方向伝送
伝送速度 DC~19.2kbps
入・出力インタフェース RS-232C/RS-422
変調方式 FSK変調
変調周波数 Aタイプ(送信5.5MHz、受信6.0MHz)、Bタイプ(送信6.0MHz、受信5.5MHz)
電源電圧 DC12V~24V(使用電圧範囲DC10V~30V) AC100V(使用電圧範囲AC85V~110V)、50/60Hz
消費電流 150mA以下(DC12V時)、80mA以下(DC24V時) 40mA
表示灯 電源、キャリア検出、データ入力、データ出力、受光レベル余裕度の各表示灯(いずれも赤色LED)
POW(電源表示灯):電源ON時点灯
CD(キャリア検出表示灯):受光時点灯、受光レベル余裕度=1
SD(データ入力表示灯):送信データ入力時点灯
RD(データ出力表示灯):受信データ出力時点灯
L1(受光レベル表示灯):余裕度1.5倍で点灯
L2(受光レベル表示灯):余裕度2倍で点灯
L3(受光レベル表示灯):余裕度2.5倍で点灯
警報出力 フォトカプラ(35V、50mA)、受光レベル余裕度1.5倍以上でON、以下でOFF
受光レベル出力 0~5V(受光量に比例)
接続 コネクタ式(25ピンDサブコネクタ)ただし電源はM3ねじ端子
使用周囲照度 20,000lx以下(太陽光、白熱光とも)
使用周囲温度・湿度 -10℃~+50℃、85%RH以下(ただし氷結のないこと)
ケース/質量 ABS樹脂/約500g
保護構造 IP60(IEC規格)、特殊仕様品でIP64まで対応可能
注)カレントループやマルチドロップタイプの詳細については、別途お問い合せ願います。

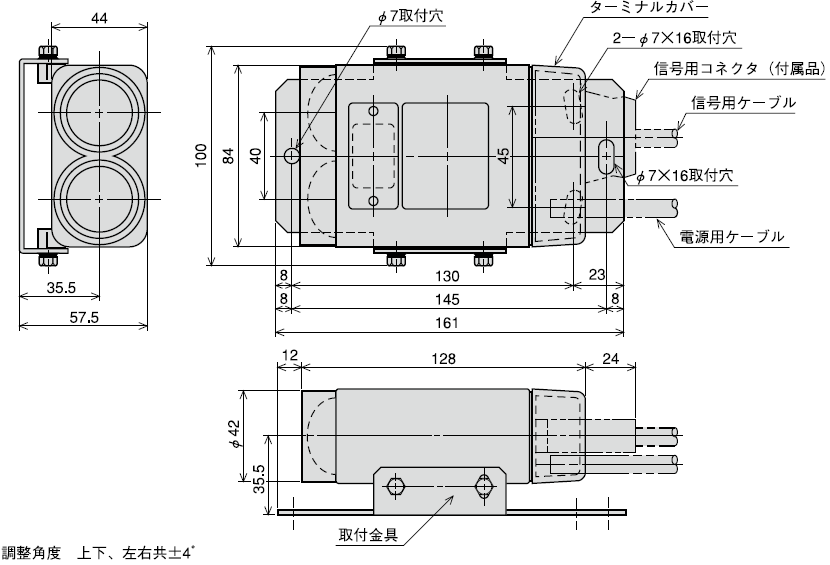

外形図


BWF

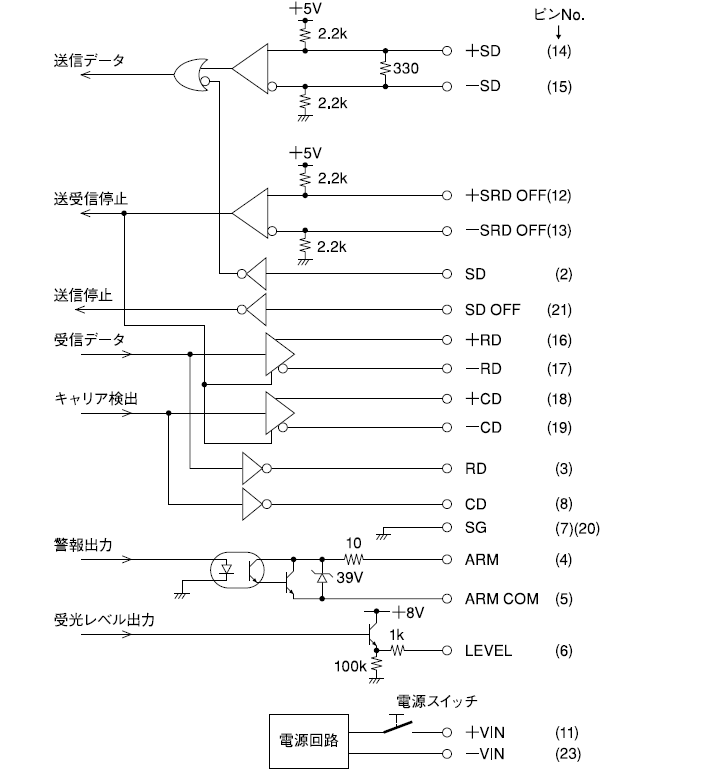

入出力回路


BWF

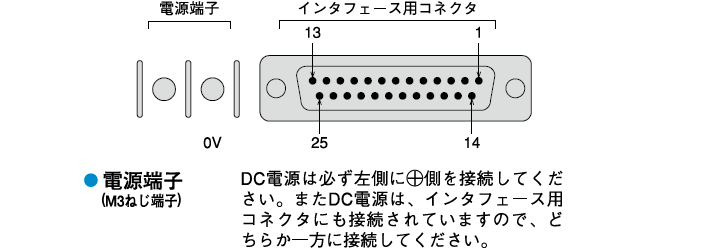

接続

インタフェース用コネクタ(25ピンDサブコネクタ)

注)電源0Vと信号用グランド(SG)は短絡しないでください。

特性データ(代表例)


オプション / アクセサリ

種類 品コード 用途
BWF用防滴カバー PPDMP08 ――――――――
光軸チェッカ BCK-01 PPDMB04 光軸調整が簡単に行なえます

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ BWF カタログ 318 kB 2017-06-23 ---
マニュアル BWF マニュアル  1,153 kB 2017-02-15 ---
2D CAD BWF 2D CAD 9 kB 2015-04-18 ---
3D CAD BWF 3D CAD(IGES) 1,011 kB 2015-04-18 ---
3D CAD BWF-3D CAD(Parasolid) 408 kB 2015-04-18 ---
3D CAD BWF 3D CAD(STEP) 1,099 kB 2015-04-18 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

BWF-□1AとBWF-□1Bの違いは?
AとBの組み合わせで通信が可能となります。
ケーブルは付属してますか?
申し訳ございません、ケーブルは付属しておりません。BWF側のDサブコネクタ(25ピン)が付属しておりますので任意の長さでの加工をお願いいたします。
インタフェース用コネクタのほかに電源端子が別で用意されておりますが、両方に電源供給が必要ですか?
どちらか片方への電源供給となります。
RS-232Cで接続している物とRS-422で接続された物で通信は可能ですか?
通信可能です。
