BWF-3E/4E-CE

BWF-3E/4E-CE CEマークULマーク

光データ伝送装置各種オープンネットワーク対応タイプ

イーサネット(Ethernet)10Mbpsの光リピータ。光を使ったケーブルレス通信でスタッカークレーン(自動倉庫)、自動クレーン、トラバーサーなどの移動体との無線通信が可能です。その他LANケーブルの置換えとしてネットワークカメラなどの画像伝送も可能です。

製品概要

赤外線高速データ伝送によりワイヤレスLAN化を可能にしたイーサネット対応です。

画像伝送が可能

イーサネット対応によりネットワークカメラの画像伝送ができ、高速10Mbpsの光伝送によりスムーズな通信が可能です。

100m or 200mの長距離伝送を実現

システム構成

システム構成

形式一覧

型式 品コード 変調周波数 伝送距離 指向角
BWF-3EA-CE WBWF148 送信25MHz
受信37.5MHz
100m 全角2°
BWF-3EB-CE WBWF149 送信37.5MHz
受信25MHz
BWF-4EA-CE WBWF156 送信25MHz
受信37.5MHz
200m 全角1°
BWF-4EB-CE WBWF157 送信37.5MHz
受信25MHz
※BWF-3E/AおよびBWF-4EA/Bは機種統廃合により2013年11月を持ちまして販売終了とさせていただきました。後継機種といたしましては上記となります。なお、製品仕様に関しましてはCE規格取得以外の変更点はございません。

製品仕様

形式 BWF-3EA-CE BWF-3EB-CE BWF-4EA-CE BWF-4EB-CE
電源電圧 DC24V(±15%)
消費電流 160mA以下(DC24V時)
伝送遅れ 10μs以下(片側の伝送装置に入力された信号が相手側伝送装置に出力されるまでの遅延時間)
光通信部 伝送距離 100m 200m
指向角 全角2゜ 全角1゜
光伝送方式 全二重双方向伝送
変復調方式 FSK変調
変調周波数 送信25MHz 送信37.5MHz 送信25MHz 送信37.5MHz
受信37.5MHz 受信25MHz 受信37.5MHz 受信25MHz
波長(LED) 820nm
伝送速度 10Mbps
ネット部 接続形態 10BASE-T
通信速度 10Mbps以下
接続 モジュラジャック(オートネゴシエーション有効時ストレート/クロスケーブル自動判別)
表示灯 PW:電源表示
FD:全二重通信 全二重通信時点灯
SD:光伝送部キャリア出力表示
JM:光軸調整モード 光軸調整モード時点灯
LK:リンク状態 リンクアップ状態時点灯
RD:光伝送部キャリア入力表示
S
 C:自局 光キャリア検出表示
 1:自局 受光レベル余裕度1.5倍表示
 2:自局 受光レベル余裕度2.0倍表示
 3:自局 受光レベル余裕度2.5倍表示
R
 C:相手局 光キャリア検出表示
 1:相手局 受光レベル余裕度1.5倍表示
 2:相手局 受光レベル余裕度2.0倍表示
 3:相手局 受光レベル余裕度2.5倍表示
警報出力 フォトカプラNPNオープンコレクタ出力(30V、50mA以下)、検出時ON(受光レベル余裕度1.5倍以上)
接続 コネクタ式(LAN:モジュラジャック、CD:2ピン付属)、但し電源は端子
使用周囲照度 太陽光・白熱光:10,000lx以下
使用周囲温度 -10~+50℃(保存時-20~75℃)、但し氷結・結露しないこと
使用周囲湿度 10~85%RH以下、但し氷結・結露しないこと
耐振動 複振幅1.5mm、10~55Hz、X・Y・Z各方向2時間
耐衝撃 490m/s2、X・Y・Z各方向10回
保護構造 IP40(IEC規格)
ケース材質 ABS樹脂
質量 約500g
※接続ケーブルは付属していません。必要な場合は別途お問い合わせください。
※BWF-3E/AおよびBWF-4EA/Bは機種統廃合により2013年11月を持ちまして販売終了とさせていただきました。後継機種といたしましては上記となります。なお、製品仕様に関しましてはCE規格取得以外の変更点はございません。

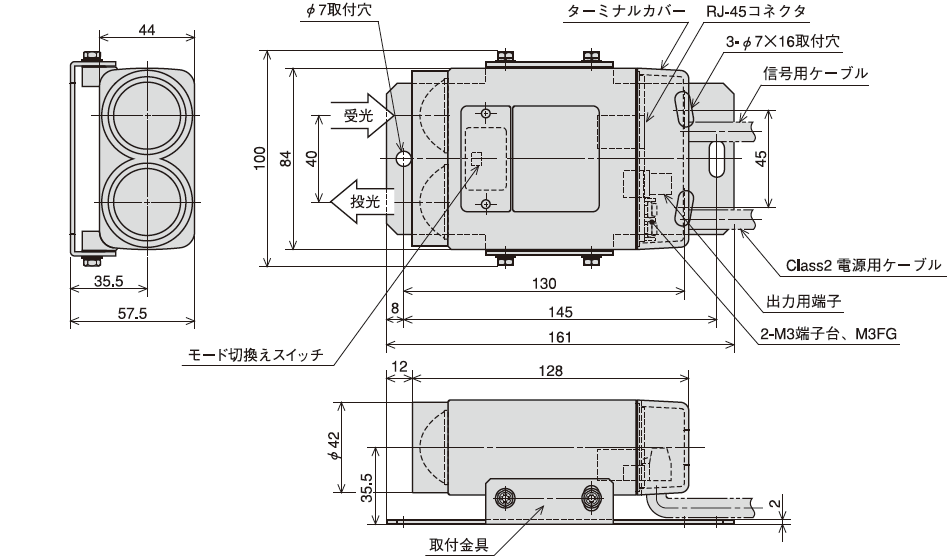

外形図

BWF

BWF
注) 調整角度上下、左右共全角4°

入出力回路

出力回路

出力回路

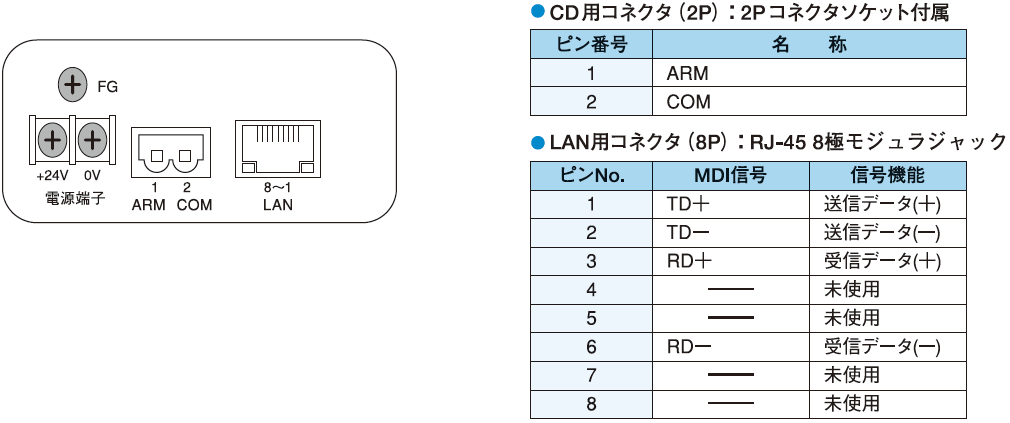

接続

接続
●CD用コネクタ(2P):2Pコネクタソケット付属
●LAN用コネクタ(8P):RJ-45 8極モジュラジャック
