製品詳細
PRODUCT DETAIL

DME-G/H-N01
光データ伝送装置各種オープンネットワーク対応タイプ
イーサネット(Ethernet)の8BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV(無人搬送台車)などの移動体との無線通信が可能です。
DMS/DMG/DMJシリーズと通信可能。ロギング機能付き。
※型式については、型式一覧をご参照ください。
製品概要
ロギング機能を装備
インターロック等のトラブル解析に威力を発揮するロギング機能を装備し、ネット回線よりログデータを簡単に読み出すことが可能です。
既設ラインの置き換えが可能
弊社DMS/DMG/DMJシリーズと通信互換がありますので、既設ラインを本製品に置き換えが可能です。
システム構成

型式一覧
型式 | 品コード | 伝送方向 | 電源電圧 |
DME-GB1-N01 | WDME007 | ヘッドオン | DC24V±10% |
DME-HB1-N01 | WDME008 | サイドオン |
製品仕様
型式 | DME-GB1-N01 | DME-HB1-N01 | |||
電源電圧 | DC24V±10% | ||||
消費電流 | 60mA以下 | ||||
光伝送部 | 伝送距離 | 0~1m | |||
指向角 | 30°(全角) | ||||
伝送窓方向 | ヘッドオン | サイドオン | |||
伝送容量 | 8BIT/8BIT | ||||
(入力/出力) | |||||
伝送方式 | 半二重双方向伝送 | ||||
伝送時間 | 40ms | ||||
変調方式 | パルス変調 | ||||
検定方式 | パリティチェック | ||||
通信規格 | 10BASE-T/100BASE-TX / Auto Negotiation機能対応 / MDI/MDIX機能対応 | ||||
対応プロトコル | TCP/IP、UDP/IP、IPv4、ARP、ICMP(PING応答) | ||||
ロギング機能 | データの変化回数 | 最大100回注) | |||
記憶データ | 光送受信データ、各8BIT | ||||
GO出力 | |||||
セレクト入力 | |||||
変化時の時間(タイムスタンプ) | |||||
電源投入タイミング | |||||
記憶サイクル | 最小20ms | ||||
記憶寿命 | 記憶回数1010回、記憶年数10年 | ||||
表示灯 | POW:電源表示 | ||||
GO:光軸合致表示 | |||||
出力表示:出力8ビット表示灯(OUT1~OUT8) | |||||
接続 | モジュラージャック(RJ-45)/コネクタ(電源)(注1 | ||||
使用周囲照度 | 4,000lx以下 | ||||
使用周囲温度 | -10~+50℃(保存時-20~75℃)、但し氷結・結露しないこと | ||||
使用周囲湿度 | 85%RH以下、但し氷結・結露しないこと | ||||
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方向2時間 | ||||
耐衝撃 | 490m/s2、X・Y・Z各方向10回 | ||||
保護構造 | IP40(IEC規格) | ||||
ケース材質 | ポリカーボネート | ||||
質量 | 約37g |
データの変化回数が最大値を超えた場合は、古いデータから順に上書きしていきます。
光送受信データ不変時間の計測が最大値を超えた場合は、最大値として記録します。
注1)RJ-45コネクタから直流電源の供給も可能です。
但し、PoE対応ではありませんので、PoE対応ハブ等に接続しないで下さい。

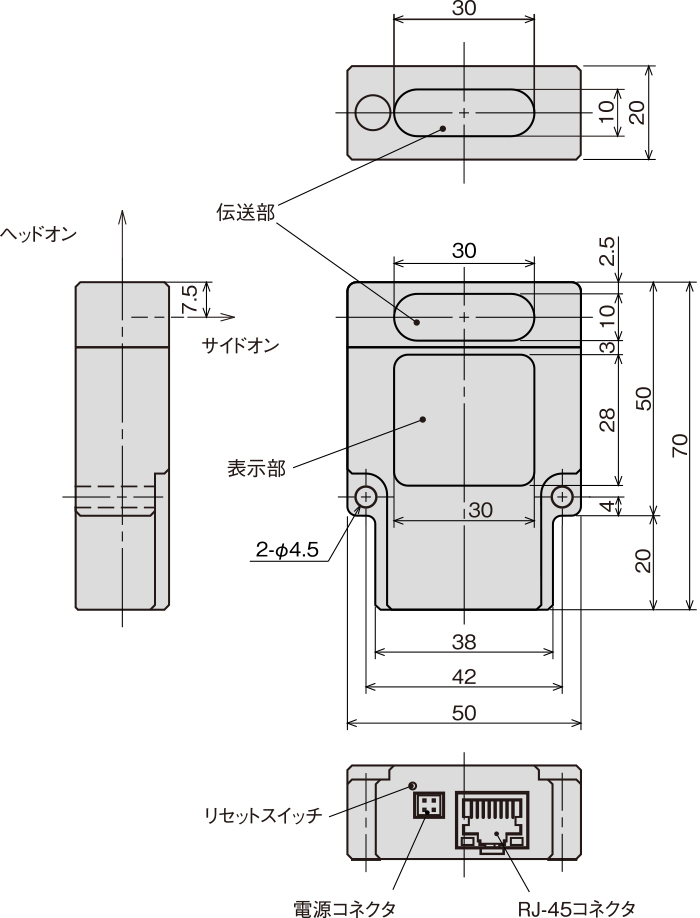

外形図
DME

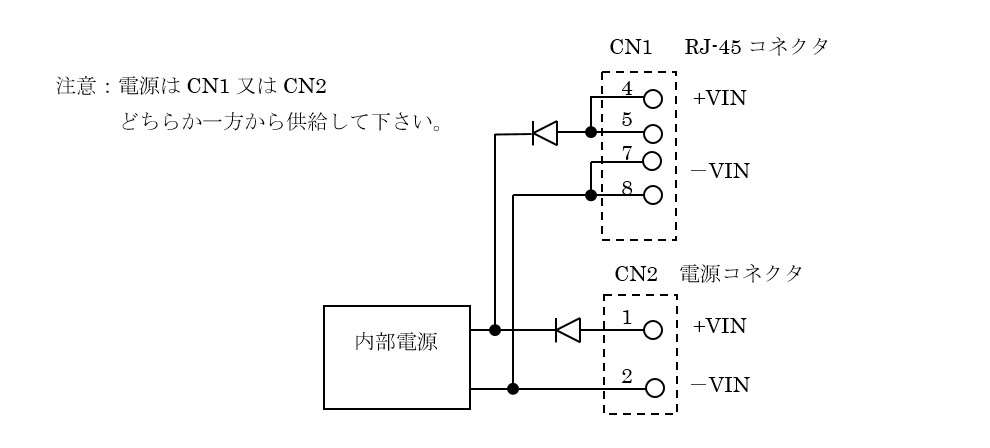

入出力回路
入・出力回路

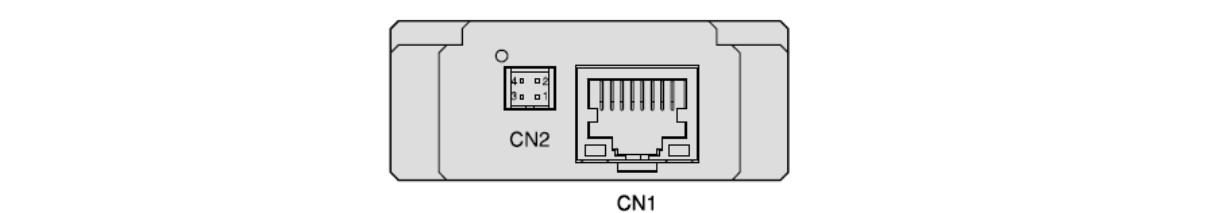

接続

<CN1>
<CN2>
注)ノイズやサージ誘導を受けないように主回路や高圧電線、負荷線とはできるだけ離して配線してください。
ピン番号 | 名称 | 機能 |
1 | Tⅹ+ | Ethernet 送信 +ライン信号 |
2 | Tⅹ- | Ethernet 送信 -ライン信号 |
3 | Rⅹ+ | Ethernet 受信 +ライン信号 |
4 | +VIN | 電源入力 +24V |
5 | ||
6 | Rⅹ- | Ethernet 受信 -ライン信号 |
7 | -VIN | 電源入力 0V |
8 |
<CN2>
ピン番号 | 名称 | 機能 |
1 | +VIN | 電源入力 DC24V |
2 | -VIN | 電源入力 0V |
3 | N.C. | 未接続 |
4 |
注)ノイズやサージ誘導を受けないように主回路や高圧電線、負荷線とはできるだけ離して配線してください。
