BWF-2C

BWF-2C

光データ伝送装置各種オープンネットワーク対応タイプ
こちらの製品は生産・販売を終了しています。

CC-Link対応光リピータ。産業用フィールドネットワークCC-Linkの幹線を伝送。光を使ったケーブルレス通信でスタッカークレーン(自動倉庫)、自動クレーン、トラバーサーなどの移動体との無線通信が可能です。

製品概要

CC-Linkの幹線を光通信に置き換えることが可能

CC-Linkの幹線を光通信に置き換えることが可能ですので、地上局と移動局を一つのCC-Linkとして構築できます。

200mの長距離で、通信速度最大5Mbpsを実現しました。

本製品を複数使用により、セグメントを最大2段まで伝送距離を延長を延長できます。

システム構成

システム構成

形式一覧

型式 品コード 変調周波数 伝送距離
BWF-2CA WBWF137 20M±1.5MHz 0~200m
BWF-2CB WBWF138 29M±1.5MHz
BWF-2CC WBWF139 38M±2.5MHz
BWF-2CD WBWF140 47M±2.5MHz
● 変調周波数の異なるA・BまたはC・Dタイプを必ずペアで使用し、それぞれが向かい合うように設置してください。

製品仕様

種類 シリアルタイプ
形式 BWF-2CA BWF-2CB BWF-2CC BWF-2CD
電源電圧 DC24V(±15%)
消費電流 160mA以下(入力電圧DC24V)
伝送遅れ 通信速度:5Mbps, 2.5Mbps, 625Kbps, 156Kbps
遅れ時間:5.5μs,10.7μs, 42.2μs, 168.5μs
光通信部 伝送距離 0~200m
指向角 0~100m:全角2°、100~200m:全角1°
光伝送方式 全二重双方向伝送
変復調方式 FSK変調
変調周波数 20M±1.5MHz 29M±1.5MHz 38M±2.5MHz 47M±2.5MHz
伝送速度 0~5Mbps
CC-Link伝送 通信速度 5M/2.5M/625K/156Kbps(ロータリスイッチによる切替え)
伝送路形式 RS-485バス
リモート局番 1~64(ロータリスイッチによる切替え)
最大接続段数 2段
接続ケーブル シールド付きツイストケーブル
最大総延長距離
通信速度: 5Mbps, 2.5Mbps, 625Kbps, 156Kbps
最大総延長距離: 150m, 200m, 600m, 1,200m
終端抵抗 110Ω(両端ユニットのDA-DB間に接続、ターミネータスイッチによる切換え)
表示灯
PW 電源表示
L ERR リモート/O ASICエラー表示
SD1 ネットワークキャリア送信表示
SD2 光伝送部キャリア出力表示
L RUN リフレッシュ&ポーリングまたはリフレッシュ正常受信表示
ERR リピータASICエラー表示
RD1 ネットワークキャリア受信表示
RD2 光伝送部キャリア入力表示
S
  C 自局 光キャリア検出表示
  1 自局 受光レベル余裕度1.5倍表示
  2 自局 受光レベル余裕度2.0倍表示
  3 自局 受光レベル余裕度2.5倍表示
R
  C 相手局 光キャリア検出表示
  1 相手局 受光レベル余裕度1.5倍表示
  2 相手局 受光レベル余裕度2.0倍表示
  3 相手局 受光レベル余裕度2.5倍表示

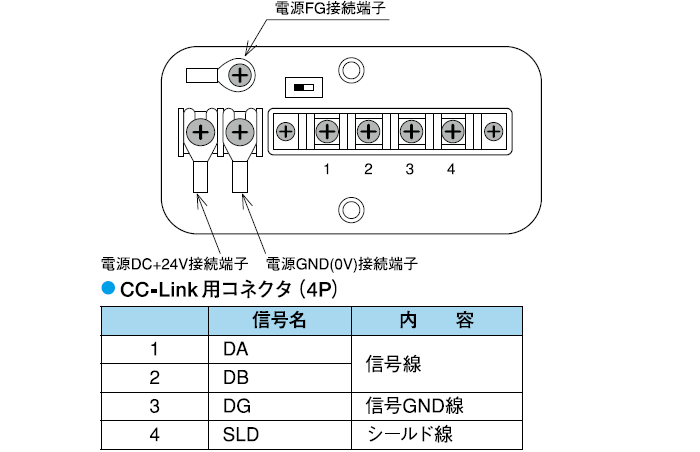

接続 端子台、但し電源は端子
使用周囲照度 10,000lx以下
使用周囲温度 -10~+50℃(保存時-20~75℃)、但し氷結・結露しないこと
使用周囲湿度 10~90%RH以下、但し氷結・結露しないこと
耐振動 複振幅1.5mm、10~55Hz、X・Y・Z各方向2時間
耐衝撃 490m/s2、X・Y・Z各方向10回
保護構造 IP40(IEC規格)
ケース材質 ABS樹脂
質量 約500g
※片側の伝送装置に入力された信号が相手側伝送装置に出力されるまでの遅延時間です。

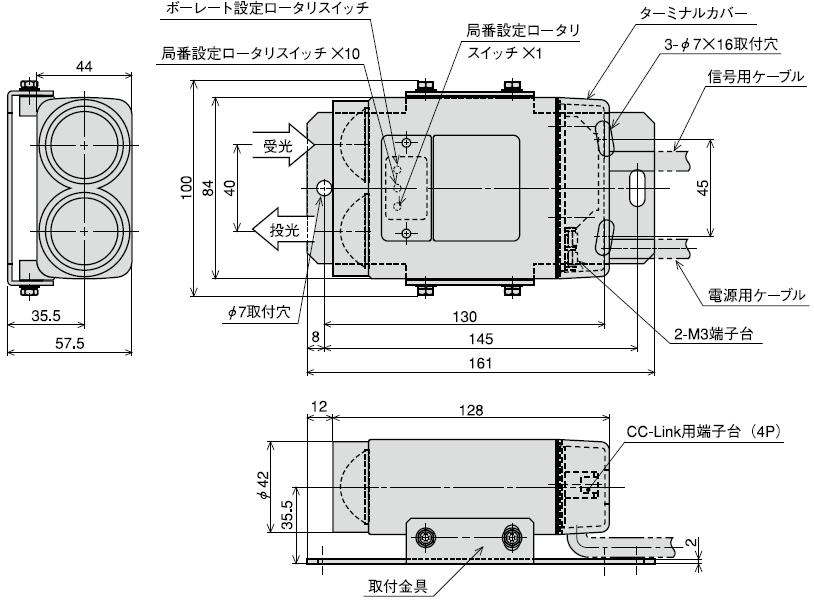

外形図

BWF

BWF

接続

接続
注)ノイズやサージ誘導を受けないように主回路や高圧電線、負荷線とはできるだけ離して配線してください。
