DME-G/H

DME-G/H

光データ伝送装置各種オープンネットワーク対応タイプ

イーサネット(Ethernet)の8BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV(無人搬送台車)などの移動体との無線通信が可能です。 PoE対応、DMS/DMG/DMJシリーズと通信可能。ロギング機能付き。

製品概要

ロギング機能を装備

インターロック等のトラブル解析に威力を発揮するロギング機能を装備し、ネット回線よりログデータを簡単に読み出すことが可能です。

既設ラインの置き換えが可能

弊社DMS/DMG/DMJシリーズと通信互換がありますので、既設ラインを本製品に置き換えが可能です。

システム構成

システム構成

形式一覧

型式 品コード 伝送方向 電源電圧
DME-GB1-PE WDME003 ヘッドオン DC24V±10%
またはPoE受電
DME-HB1-PE WDME004 サイドオン

製品仕様

形式 DME-GB1-PE DME-HB1-PE
電源電圧 DC24V±10%またはPoE受電
(PoE対応規格IEEE802.3af準拠)注1)
消費電流 60mA以下
光伝送部 伝送距離 0~1m
指向角 30°(全角)
伝送窓方向 ヘッドオン サイドオン
伝送容量 8BIT/8BIT
(入力/出力)
伝送方式 半二重双方向伝送
伝送時間 40ms
変調方式 パルス変調
検定方式 パリティチェック
通信規格 10BASE-T/100BASE-TX オートネゴシエーション機能対応
対応プロトコル TCP/IP、UDP/IP、IPv4、ARP、ICMP(PING応答)
ロギング機能 データの変化回数 最大100回注)
記憶データ 光送受信データ、各8BIT
GO出力
セレクト入力
変化時の時間(タイムスタンプ)
電源投入タイミング
記憶サイクル 最小20ms
記憶寿命 記憶回数1010回、記憶年数10年
表示灯 POW:電源表示
GO:光軸合致表示
LAN:LAN接続リンク確立及びLAN通信時に点滅または点灯
接続 コネクタ式〔CN1:イーサネット(モジュラジャックRJ-45)、CN2:電源・入力〕
使用周囲照度 4,000lx以下
使用周囲温度 -10~+50℃(保存時-20~75℃)、但し氷結・結露しないこと
使用周囲湿度 85%RH以下、但し氷結・結露しないこと
耐振動 複振幅1.5mm、10~55Hz、X・Y・Z各方向2時間
耐衝撃 490m/s2、X・Y・Z各方向10回
保護構造 IP40(IEC規格)
ケース材質 ポリカーボネート
質量 約37g
注)監視・記憶するのは、光送受信データです。入出力データとは異なる場合があります。データの変化回数が最大値を超えた場合は、古いデータから順に上書きしていきます。光送受信データ不変時間の計測が最大値を超えた場合は、最大値として記録します。

注1) PoE受電の場合、LANケーブルはカテゴリ5以上のSTPケーブルをご使用ください。電源供給は、DC24VまたはPoEどちらか一方のみ接続してください。

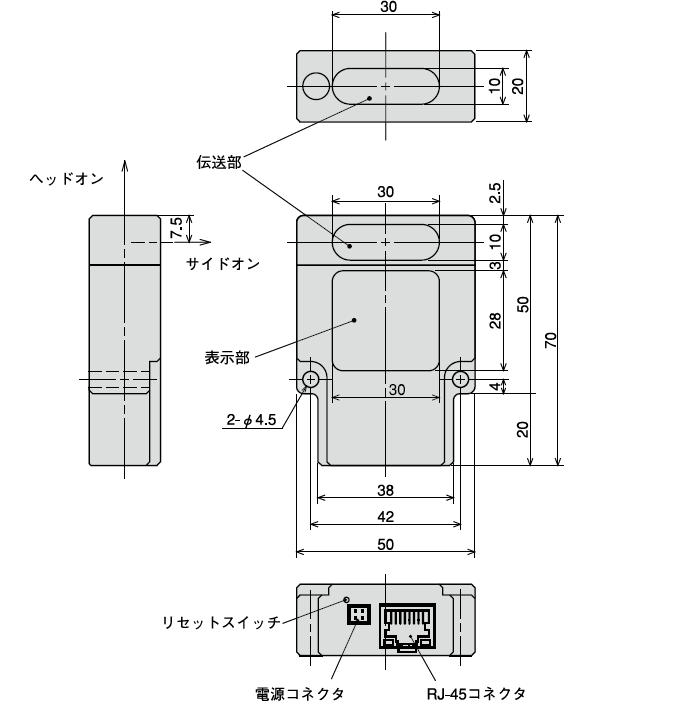

外形図

DME

DME

入出力回路

入・出力回路

入・出力回路

接続

接続
注)ノイズやサージ誘導を受けないように主回路や高圧電線、負荷線とはできるだけ離して配線してください。

入力信号

1ビットの外部入力を、任意の入力信号に設定が可能で、UDP通信(M又はSパケット)以外での 制御が可能となります。機能の有効・無効及び、任意入力信号の設定は、Webサーバで可能です。

①機能の有効・無効
②対応させる信号設定(IN1~8,MODE,セレクト入力のどれか)
③条件設定(UDPでのコマンドとの PRIORITY / AND / OR / NOT)
