各種オープンネットワーク対応タイプ/EWF-0V

光データ伝送装置

三菱電機製SSCNETⅢ回線に直結可能

  • 商品概要
  • 用途事例
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 各種ダウンロード
  • よくあるご質問

商品概要

50mの直線をケーブルレスで通信します。

移動体への通信可能

ケーブルレスなので、スタッカクレーンやトラバーサ、天井クレーンなど、移動する機器へのサーボ制御に最適です。

電波法規の規制なし

光(赤色光)を伝送媒体としていますので、電波法規上の規制は受けません。

システム構成

用途事例

スタッカクレーンのサーボ制御

形式 / 品コード

形式 品コード 伝送距離 電源電圧 / 消費電流
EWF-0VA WEWF023 50m DC24V / 150mA
EWF-0VB WEWF024
※形式の末尾Aタイプ、Bタイプの組合わせで通信を行います。

製品仕様

形式 EWF-0VA EWF-0VB
伝送距離 50m
指向角 全角1.4°
電源電圧 DC24V(±10%)
消費電流 150mA(DC24V)
光源 可視光赤色半導体レーザ 655nm
レーザクラス IEC/JIS クラス2M
伝送方式 全二重双方向伝送
伝送速度 50Mbps
インタフェース SSCNETⅢ(光ファイバ)
変調方式 直接変調
接続 コネクタ式
(電源コネクタ:ミニクランプコネクタ、通信コネクタ:光ファイバコネクタ)
表示灯 光軸合致表示灯:レベル表示灯L2と同じで、相手側からの確認に使用
P:電源表示灯
S:送信データ表示灯
L1:レベル表示灯(受光レベル余裕度1.5倍で点灯)
L2:レベル表示灯(受光レベル余裕度2.0倍で点灯)
C:キャリア検出表示灯(受光レベル余裕度1.0倍で点灯)
R:受信データ表示灯(光軸調整モード時、必ず消灯)
受光出力(CD) フォトカプラNPNオープンコレクタ出力 (耐圧35V)
受光時ON(最大50mA、残留電圧1.5V)
使用温度・湿度 -10~50℃、85%RH以下(但し氷結・結露のないこと)
耐衝撃 490m/s2 X・Y・Z各方向10回
耐振動 複振幅1.5mm 10~55Hz X・Y・Z各方向2時間
ケース材質 ABS樹脂(カバー:ポリカーボネート)
質量 約135g
オプション EWF用ブラケット(WZ00029)

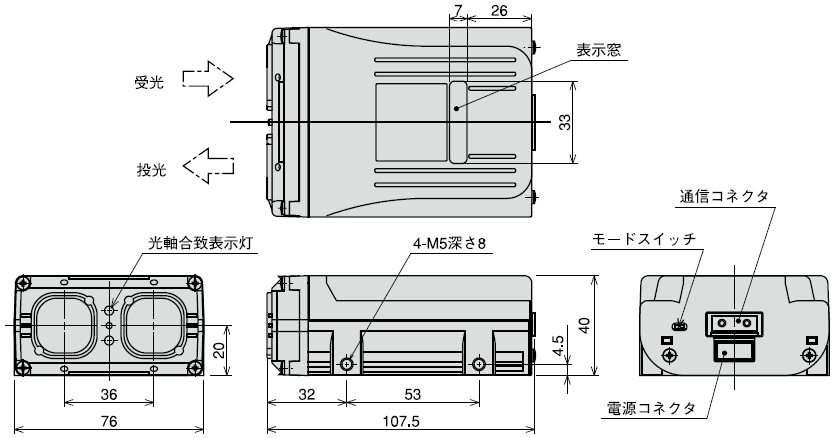

外形図


EWF-0V

入出力回路


入・出力回路

接続

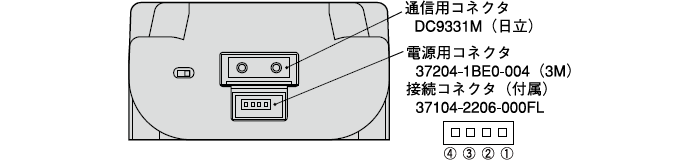

電源用コネクタ(4P)

注)ノイズやサージ誘導を受けないように主回路や高圧電線、負荷線とはできるだけ離して配線してください。

レーザに関する注意事項

特性データ(代表例)


オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。
分類 ファイル名 ファイル容量 更新日 ダウンロード
カタログ EWF-0V カタログ 746 kB 2017-06-23 ---
マニュアル EWF-0V マニュアル 1,033 kB 2017-02-15 ---
2D CAD EWF-0V 2D CAD 335 kB 2016-01-21 ---



資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

SSCNETⅢ/Hで使用可能ですか?
SSCNETⅢ/Hでは使用できません。
