EWF-0/1E/E-01

EWF-0/1E/E-01

光データ伝送装置各種オープンネットワーク対応タイプ
こちらの製品は生産・販売を終了しています。

イーサネット(Ethernet)100Mbpsの光リピータ。EtherCAT、MECHATROLINKなどの産業用フィールドネットワークの幹線を伝送。光を使ったケーブルレス通信でスタッカークレーン(自動倉庫)、自動クレーン、トラバーサーなどの移動体との無線通信が可能です。その他LANケーブルの置換えとしてネットワークカメラなどの画像伝送も可能です。
2020年10月EWF-0/1E-Nに統合

製品概要

伝送速度 100Mbps

イーサネット回線に直結可能な伝送速度100Mbpsの光リピータです。

LANケーブル同様に使用可能

MACアドレスやIP設定は不要で、LANケーブルと同様に使用できます。

イーサネット回線に使用可能

ネットワークカメラやホストスレーブ間通信などのイーサネット回線に使用できます。

各種オープンネットに対応

各種オープンネットに対応

移動体間通信が可能

伝送距離0mから最大100mまでの中距離空間を光無線通信に変換でき、移動体間通信などの無接触通信が可能です。

システム構成

システム構成

形式一覧

型式 品コード 伝送距離 指向角 動作モード
EWF-0EA WEWF035 50m 全角1.4° 通常⇔リンクパススルー
EWF-0EB WEWF036
EWF-0EA-01 WEWF039 マスター⇔スレーブ
EWF-0EB-01 WEWF040
EWF-1EA WEWF033 100m 全角0.7° 通常⇔リンクパススルー
EWF-1EB WEWF034
EWF-1EA-01 WEWF037 マスター⇔スレーブ
EWF-1EB-01 WEWF038
※各種オープンネットワークに接続する場合は、EWF-□E-01をご使用ください。

製品仕様

種類 シリアルタイプ
形式 EWF
-0EA
EWF
-0EB
EWF
-0EA-01
EWF
-0EB-01
EWF
-1EA
EWF
-1EB
EWF
-1EA-01
EWF
-1EB-01
伝送距離 50m 100m
指向角 全角1.4° 全角0.7°
電源電圧 DC24V(±10%)
消費電流 150mA(DC24V)
レーザ
クラス
IEC/JISクラス2M
伝送方式 全二重双方向伝送
伝送速度 100Mbps
インタ
フェース
Ethernet
通信規格 IEEE802.3u 100BASE-TX Auto Negotiation機能対応
動作モード
切替
通常⇔リンクパスー マスター⇔スレーブ 通常⇔リンクパスー マスター⇔スレーブ
変調方式 直接変調
接続 ミニクランプコネクタ(電源・CD信号)、モジューラジャックコネクタRJ-45(Ethernet)
受光出力
(CD)
フォトカプラオープンコレクタ(耐圧35V)
受光時ON(最大50mA、残留電圧1.5V)
レベル
電圧出力
アナログ
出力
約0~3V
コネクタS2B-PH-K-S(JST)※1
光軸調整時のみ使用のこと。外部配線不可。
使用周囲
照度
ハロゲンランプ、水銀灯:10,000lx以下
使用周囲
温度
-10~50℃、但し氷結・結露しないこと
使用周囲
湿度
85%RH以下、但し氷結・結露しないこと
耐衝撃 490m/s2 X・Y・Z各方向10回
耐振動 複振幅1.5mm 10~55Hz X・Y・Z各方向2時間
保護構造 IP40
※1.接続ケーブルは付属していません。必要な場合は別途お問い合わせください。
※各種オープンネットワークに接続する場合は、EWF-□E-01をご使用ください。

レーザに関する注意事項

レーザに関する注意事項

外形図

EWF

EWF

入出力回路

入・出力回路

入・出力回路

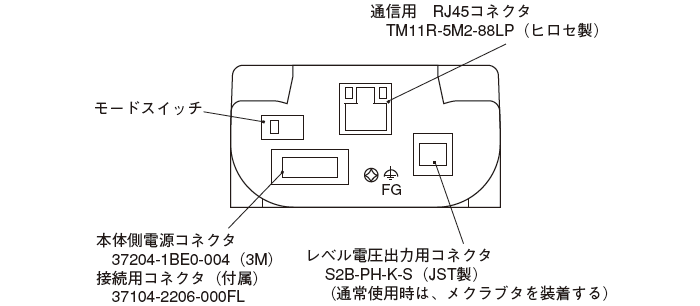

接続

接続
