PDL

製品概要

特徴

光源に半導体レーザを使用し距離を位相差により測定する、位相差計測式光波距離計です。当社の指定反射シートとの組合せにより、1～120mの検出範囲と±5mm以下（at25℃）の検出精度を実現。

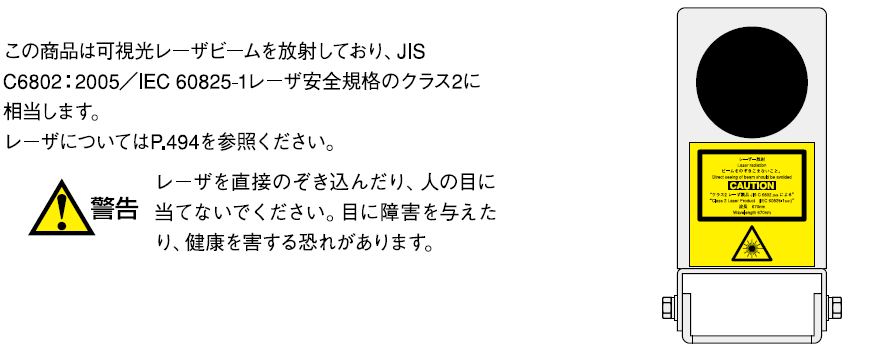

レーザ商品にお取り扱い注意事項

型式一覧

型式	PDL-120S	PDL-120P
	(シリアルインタフェース）	(パラレルインタフェース）
検出物体	指定の反射シート(別売品）※
測定距離範囲	1～120m（但し指定の反射シート使用の時）
距離計測方式	連続変調周波数切換え、位相差計測方式（絶対値計測）
シリアルインタフェース	RS422／SSIはディップスイッチで切換え
通信速度(ディップスイッチで切換え)	RS422：4,800／9,600／19.2Ｋ／38.4kbps
	SSI：150kbps（クロック周波数150kHz以下）
電源電圧	DC24V（+15％、-15％、リップル10％以下）
消費電流	350mA
絶対距離精度	±5mm以下　（＋25℃で使用時）
繰り返し精度	±1mm以下　（＋25℃で使用時）
制御出力	NPNオープンコレクタ出力（DC30V 50mA、残留電圧1V以下）
レディー出力	警報報知状態時に出力OFF
故障診断出力	機器故障発生報知時に出力OFF
レベル低下出力	レベル低下報知時に出力OFF
距離データ出力		18bitバイナリコード出力
エンコーダ出力		90°位相差出力　1パルス＝1mm
ストローブ出力		データ確定時に出力ON
ホームポジション 入力	立ち下がりエッジ検出時、内部補正処理
キャリブレーション入力	-COM（0V）接続により、キャリブレーション処理実行、最小入力幅50ms以上
応答速度	通常測定処理時（RS-422インタフェース）：20ms以下	通常測定処理時：10ms以下
	通常測定処理時（SSIインタフェース）：2.5ms以下
	キャリブレーション処理時：1s以下
光源	赤色半導体レーザダイオード（635～670nm）、クラス2（JIS規格）
表示	距離データ表示：6桁7セグメントLED表示
	光軸合致表示灯：光軸合致の時橙色LED点灯
	レーザ発光表示灯：レーザ発光の時赤色LED点灯
接続	コネクタ式
使用周囲照度	ハロゲン・水銀灯：10,000lx以下
使用周囲温度	-10～+50℃(ただし氷結・結露しないこと）
使用周囲湿度	85％RH以下(ただし氷結・結露しないこと）
耐振動	10～55Hz　複振幅1.5mm　X、Y、Z各方向　各２時間
耐衝撃	490m／s2　X、Y、Z各方向　各10回
ケース	鋼板製（SPCC）
質量	約1.5kg

※ 専用反射シートは近距離タイプ(No.7610、1～30m)、遠距離タイプ(ダイヤモンドグレード、30～120m)を別売にてご用意しております。検出距離30m以下の場合は近距離タイプをご使用ください。

製品仕様

外形図

入出力回路
