PXA-11
鉄鋼・クレーンセンサCMD
こちらの製品は生産・販売を終了しています。
材料の弛みを検出し、電圧出力します
製品概要
特徴
光電式のループ制御用検出器です。ループの前後に設置する投・受光器とアンプユニットよりなり、ループ長に比例または反比例した電圧出力を出し、常に捲取りテンションが一定となるよう、捲取り側や供給側のモータを制御します。
応答性がよく高速巻取りにも適しています。
無接触です。シートにキズをつけません。
光源は蛍光ランプです。寿命が長く、交換品の入手も容易です。
応答性がよく高速巻取りにも適しています。
無接触です。シートにキズをつけません。
光源は蛍光ランプです。寿命が長く、交換品の入手も容易です。
受光器を3台使用する場合の設置例

形式一覧
種類 | 形 式 | 設定距離 | 制御範囲※ | ||
投光器 | 受光器 | アンプユニット | |||
ループ制御用検出器 | PXE-20L | LP-1D-A | PXA-11D | 0.5~2m | 250mm |
LP-1D-W | 1.5~3.5m | ||||
LP-1D-L | 2.5~7m | ||||
PXE-40L | LP-1D-A | 1~3m | 550mm | ||
LP-1D-W | 2.5~7m | ||||
LP-1D-L | 5~10m | ||||
PXE-40L | LP-1D-A | 2~4m | 1,000mm | ||
(2灯直列使用) | LP-1D-W | 5~10m | |||
LP-1D-L | 10~14m | ||||
PXE-40L | LP-1D-WまたはLP-1D-Lを3台使用 | 1~10m | 1,000mm | ||
(但し制御可能区間は | |||||
0~6.6m) |
製品仕様
検出ループ | 幅100mm以上※の不透明シートによるループ |
電源電圧 | AC100~110V/AC200~220V(+10%、-10%、50/60Hz) |
消費電力 | PXE-20L:30VA、PXE-40L:50VA、PXA-11D:20VA |
制御出力 | 受光量に比例した電圧出力 |
出力電圧 | 比例出力:-12V(全遮光時)~+12V(全入光時)、+12V(全遮光時)~-12V(全入光時) |
内部スイッチ切換式 | |
出力電流 | 200mA |
応答時間 | 0.3s |
時限 | 0.3~7s可変。立上り時動作、立下り時動作はスイッチで選択 |
接続 | M3ねじ端子 |
使用周囲温度 | -10~+55℃(但し、投光器は0~+40℃) |
絶縁抵抗 | 100MΩ以上(電源 ― ケース間 500Vメガ―による) |
耐電圧 | AC1,500V 1分間(電源 ― ケース間) |
耐振動 | 5~33Hz 複振幅1.5mm X、Y、Z各方向 各2時間 |
耐衝撃 | 98m/s2 X、Y、Z各方向 各10回 |
ケース | 鋼板製(SPCC) |
質量 | アンプユニット:約3.5kg |
外形図
アンプユニット

受光器(LP-1D-A)

受光器 (LP-1D-W/LP-1D-L)

投光器(PXE-20L)

投光器(PXE-40L)

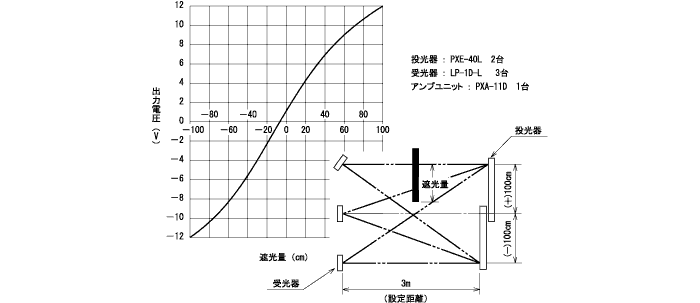

特性データ
特性データ(代表例)
