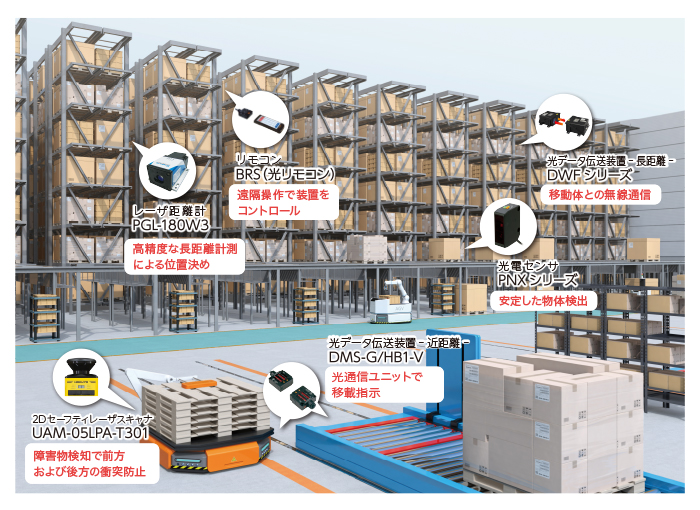

工場の自動化に役立つセンサ

現在、多くの工場では作業の自動化が進んでおり、北陽電機の製品はその実現を支える重要な役割を担っています。
このコラムでは、北陽電機のセンサやデータ伝送装置がどのような場面で活用されているのかをご紹介します。

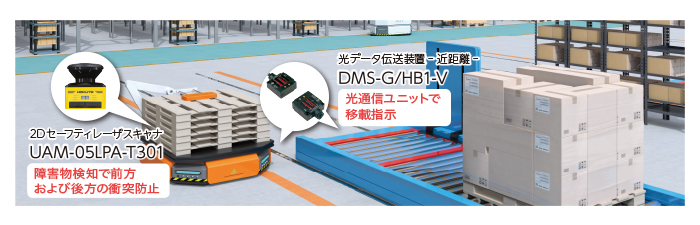

工場内では、磁気テープの上を走行して荷物を運ぶ「AGV（無人搬送台車）」が使用されています。
このAGVの 安全性向上 と 作業効率化 のために、北陽電機の2つの製品が使われています。

①【障害物検知】UAM-05LPA-T301
UAM-05LPA-T301 は、半径5 m、水平角度270°の範囲で自由にエリア設定ができる 2D測域センサ（エリア設定タイプ） です。
設定したエリア内に物体が侵入すると出力が発生し、その信号をAGVに取り込むことで AGVを自動停止 させることができます。
また、UAMシリーズは安全認証規格を取得しており、安全カテゴリに対応したAGVの安全対策用センサとして安心してご利用いただけます。

★ UAMシリーズ以外にも、北陽電機ではさまざまな検出距離の2Dセンサや3Dセンサ をラインアップしており、用途に合わせた選定が可能です。



②【移載指示】DMS-G/HB1-V
AGVがコンベアに近づくと停止し、荷物の受け渡しを行います。
これらの動作を自動化するためには、コンベアとAGVがお互いに「移載してよいタイミング」を伝え合う必要があります。
そこで使用されるのが、光データ伝送装置（パラレルタイプ） DMS-G/HB1-V です。
AGVとコンベアに1台ずつ設置し、光軸が合ったタイミングで通信を開始することで、相互に指示の送受信が可能になります。
この装置は 有線通信を光通信に置き換えた仕組みであり、電波を使わないため混信の心配がありません。

★ DMSシリーズには、ノイズ耐性の高いタイプやログ取得可能なタイプもあり、ビット数・伝送距離・伝送窓位置によって型式を選択できます。

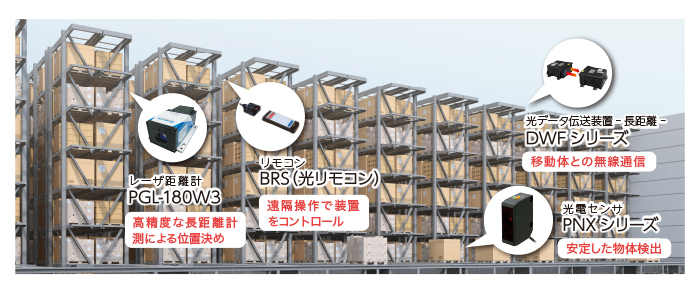

自動倉庫では、スタッカークレーン・シャトル台車・ロボットを用いることで、入出庫・保管・棚卸し といった作業をすべて自動化できます。
北陽電機の製品は、その各工程を支える役割を担っています。

①【物体検出】PNXシリーズ
棚の前のコンベア上で箱を停止位置に合わせるため、PNXシリーズで箱を検出します。
PNXは 透過型（最大70m） と 回帰反射型（最大12m） の2種類があり、用途に応じて選択できます。
また、DC電源だけでなく フリー電源タイプ（AC対応） もあるため、電源環境に左右されず使用できます。



②【位置決め・移載指示】PGLシリーズ・DWFシリーズ
スタッカークレーンは棚のどの位置にいるかを正確に把握する必要があります。
PGLシリーズは レーザ距離計 で、最大50mタイプ・最大180mタイプがあり、長距離位置決めが可能です。
移載位置への指示出しには、光データ伝送装置シリアルタイプ（DWFシリーズ） を使用します。
最大150m・200mのモデルがあり、長距離での非接触通信を実現し、ケーブル敷設が不要になります。





③【遠隔操作】BRSシリーズ
自動倉庫であっても、作業員が手動で装置を停止したり操作したりする場面があります。
その際には 光データ伝送装置 光リモコン BRSシリーズ を使用することで、最大10m離れた場所からでも信号を送ることができます。
リモコン型で持ち運びが容易で、ボタン操作だけで受信機とのペアリングが可能です。

工場の自動化が進む中、北陽電機では自動化の実現を支える多種多様な製品をご用意しています。
安全対策、位置決め、物体検出、データ通信など、さまざまな用途に対応可能ですので、ぜひお気軽にご相談ください。
