製品詳細
PRODUCT DETAIL

KAD-300
鉄鋼・クレーンセンサクレーン接近警報装置
最大検出距離30mのクレーン接近警報装置。反射板との距離を測定し、設定した距離になると出力します。天井クレーンなどの衝突事故の災害対策に使用します。3段設定出力。
製品概要
任意の検出距離を設定
検出距離は任意の距離を距離設定スイッチを押すことにより簡単に設定できます。
自己診断機能
内部回路の自己診断(基準光の光量チェック)を常時行います。
簡単な光軸調整
5点レベルメータにより簡単な光軸調整ができます。
故障出力のレベル低下量について

発光量:初期値の2/3以下になると点灯します。
受光量:初期値の1/5以下(レベル低下出力範囲内)の状態に連続(約3秒間)して陥った場合、点滅します。
受光量:初期値の1/5以下(レベル低下出力範囲内)の状態に連続(約3秒間)して陥った場合、点滅します。
導入事例
製品仕様
形式 | KAD-300 | |
電源電圧 | AC85~264V(50/60Hz) | |
消費電力 | AC100V時10VA以下、AC200V時15VA以下 | |
検出物体 | 専用反射板 | |
検出距離 | 1~30m | |
指向角 | ±2.5° | |
出力 | 制御出力(OUT1,2,3) | 1Cリレー接点(AC250V 3A、cosφ=1) 設定距離以内の時…リレー無励磁、表示灯点灯 |
故障出力(FAULT) | 1Cリレー接点(AC250V 3A、cosφ=1) 発光・受光量低下時または異常動作時…リレー無励磁、表示灯点灯または点滅 |
|
絶対精度・繰り返し精度 | ±800mm、±400mm | |
応差 | 500mm | |
分解能 | 160mm | |
応答時間 | 50ms以下※1 | |
使用周囲照度 | 10,000lx以下(ハロゲン・水銀灯)、6,000lx(蛍光灯の最大照度) | |
使用周囲温度・湿度 | -10~+55℃、85%RH以下(但し結露・凍結のないこと) | |
耐振動 | 周波数:10~55Hz 複振幅:1.5mm X、Y、Z 方向 各2時間 | |
耐衝撃 | 490m/s2 (50G) X、Y、Z 方向 各10回 | |
接続 | M4ねじ端子(15ピン) | |
ケース材料 | 鋼板製(SPCC) | |
質量 | センサ:約3kg、反射板:約4.5kg | |
オプション | 反射板RRP-KAD01、KAD用耐熱反射板RRP-KAD03(耐熱温度90℃) |

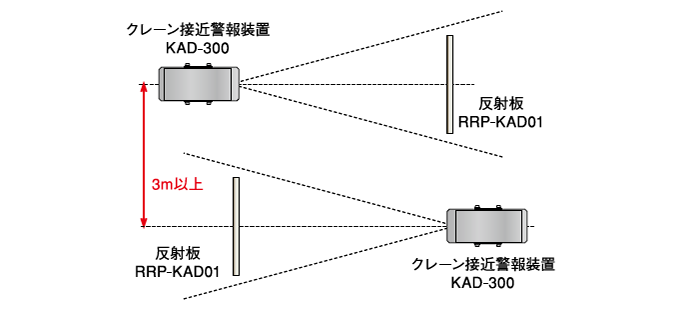

二台以上を接近させて取り付ける場合

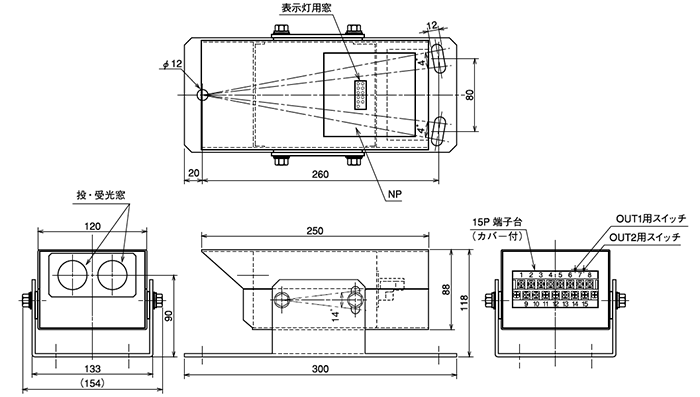

外形図
KAD-300

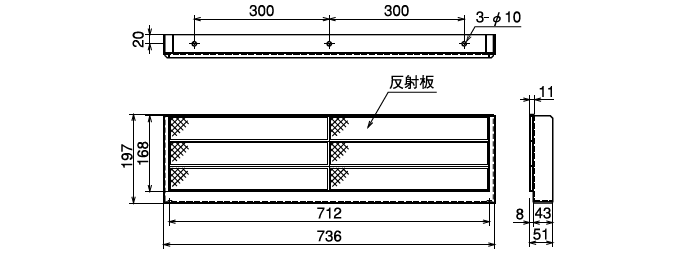

反射板(RRP-KAD01・RRP-KAD03)

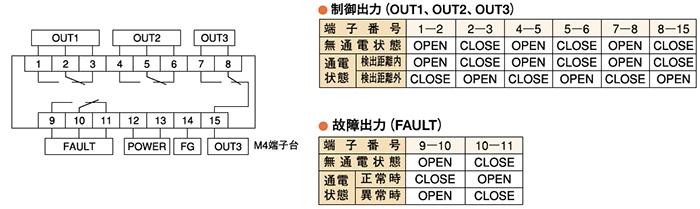

入出力回路
接続

オプション
種類 | 品コード |
反射板RRP-KAD01 | RRRP006 | KAD用耐熱反射板RRP-KAD03 | RRRP019 |

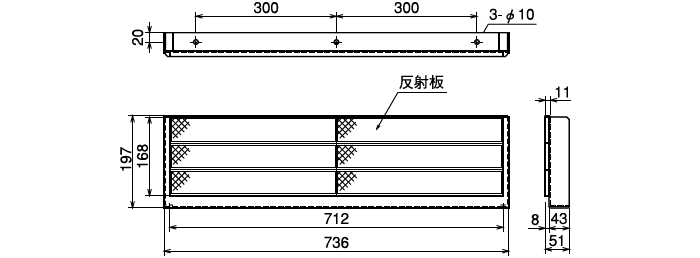

反射板(RRP-KAD01・RRP-KAD03)
