鉄鋼・クレーンセンサクレーン接近警報装置

安心の新たな一歩へ 制御BOXとセットで販売 (AC100~200V・リレー接点出力) 様々なクレーンに使用可能

製品概要

反射型のため片側設置で使用可能

PCで任意の検出エリアを作成

PCで任意の検出エリアを作成

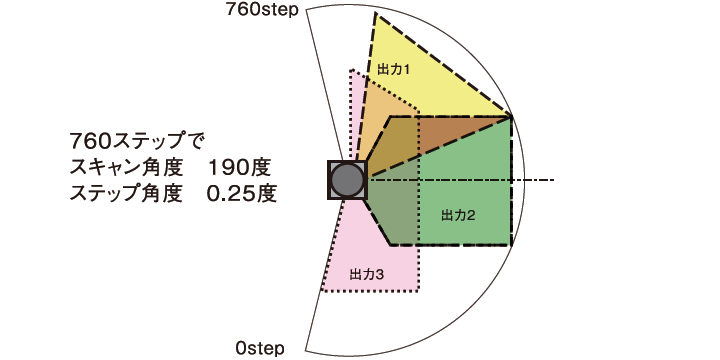

3段階の出力設定が可能

検出エリア30m・190°

製品仕様

品名 測域センサ
形式 RSC-30LN-UP-DW RSC-30LN-FR
光源 半導体レーザー λ=905nm、レーザー安全クラス1
検出距離及び検出体 検出保証値 0.1~30m※2 (黒10%反射物 500mm×500mm)
最大検出距離:100m(出力限界値)
最小検出物 65mm(5m)、130mm(10m)、400mm(30m)
距離精度 周囲照度 100000lx以下:±100mm※1(黒10% 10m、白ケント紙 30m)
走査角度 190度
角度分解能 約0.25度(360°/1440分割)
使用周囲温度、湿度 *10~+50℃ 85%RH(但し、結露、凍結が無いこと)
耐振動 10~55Hz 複数幅1.5mm X、Y、Z方向 各2時間
55~200Hz 196m/s2スイープ2分X、Y、Z方向 各1時間
耐衝撃 196m/s2 X、Y、Z方向 各10回
保護構造 IP67
※1.外光の直射時は検出が保証できません。(西日などが入らないよう配慮願います)。
※2.環境の影響は実機での確認をお願いします。
品名 測域センサ制御BOX
形式 RSC-C
電源電圧 AC100~200V
消費電力 AC100V時 11.0VA以下、AC200V時 15.0VA以下※1
OUTPUT 4点:故障出力、出力1,2,3
出力 リレー接点出力 定格 荷(AC250V,5A、DC30V,5A)
出力応答時間 動作(セット)時間:10ms以下(約4ms)、復帰(リセット)時間:10ms以下(約2ms)
使用周囲温度、湿度 *10~+50℃ 85%RH(但し、結露、凍結が無いこと)
保護構造 IP652
※1.RSC-30LNを接続した際のデータです。
※2.適合ケーブルをケーブルグラントに引き込み、適切な手法で締めこんだ際の保護構造です。

外形図

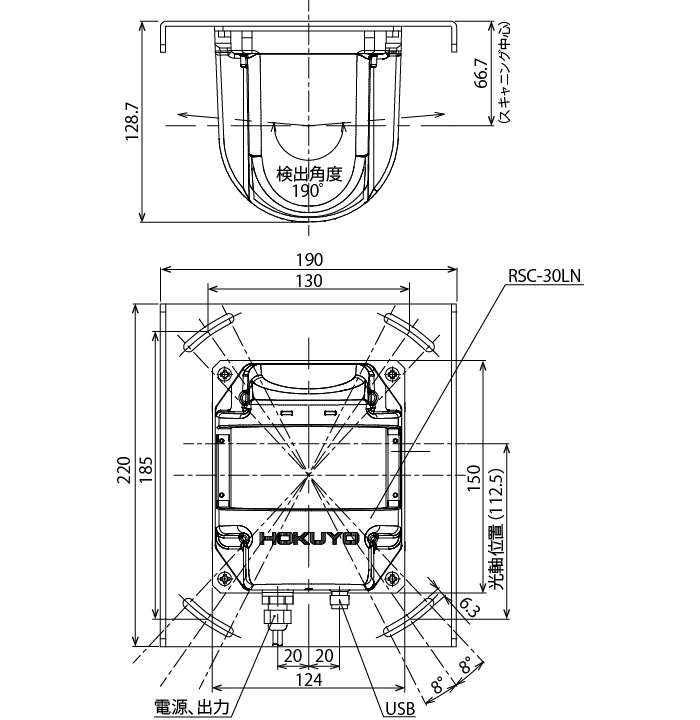

測域センサ(RSC-30LN-FR)

測域センサ(RSC-30LN-FR)

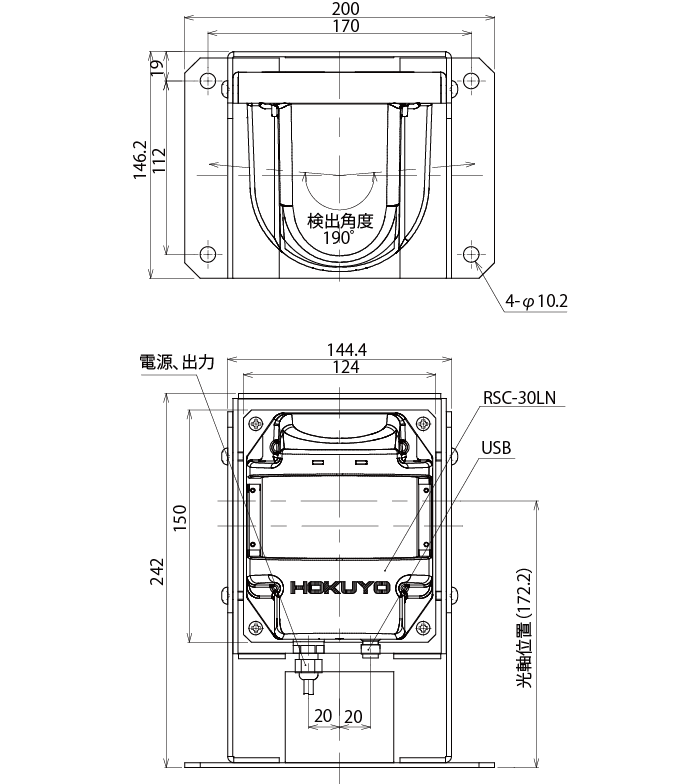

測域センサ(RSC-30LN-UP-DW)

測域センサ(RSC-30LN-UP-DW)

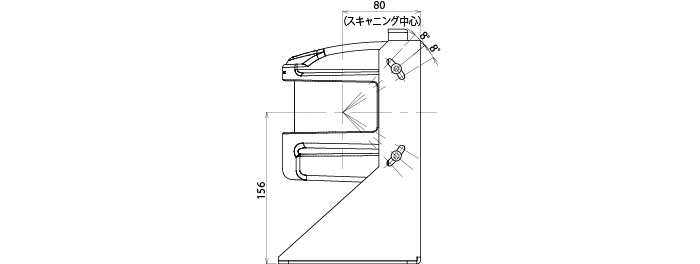

ブラケット(RSC-30LN-FR)

ブラケット(RSC-30LN-FR)

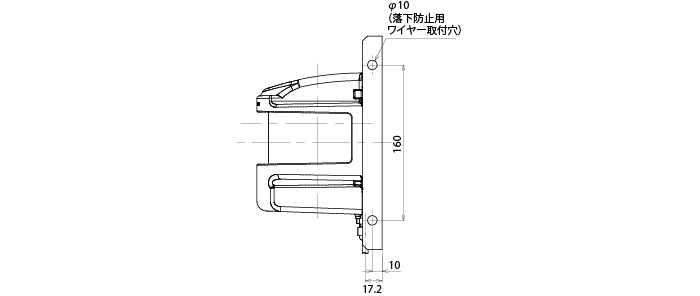

ブラケット(RSC-30LN-UP-DW)

ブラケット(RSC-30LN-UP-DW)

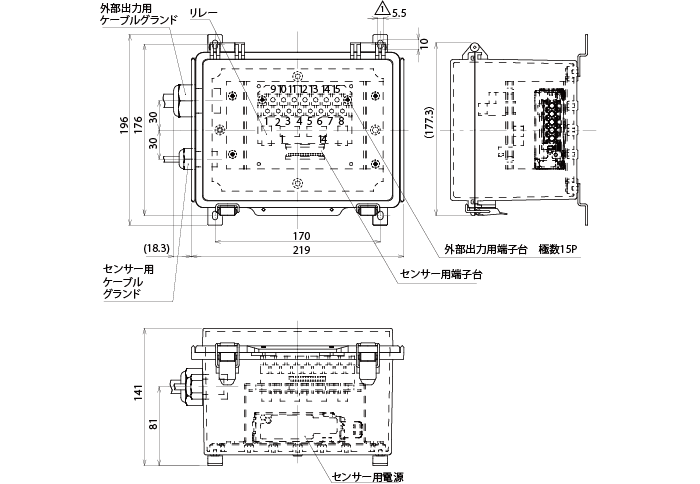

測域センサBOX(RSC-C)

測域センサBOX(RSC-C)
