RSX-A100 人数カウント用RSコントローラ
応用システムリテールソリューション
測域センサ用コントローラ「RSコントローラ」を利用した サーバー式人数カウントシステムです。 最大20mの広範囲検出、レーザ式の精度の高い入場・退場者数カウントが可能です。無線LAN内蔵で、PCやスマートフォンを利用してブラウザ上から来場者の確認が可能です。
製品概要
特徴

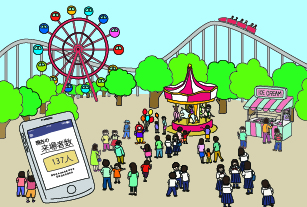

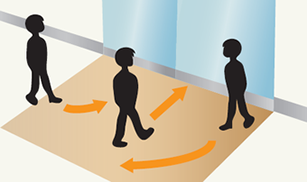

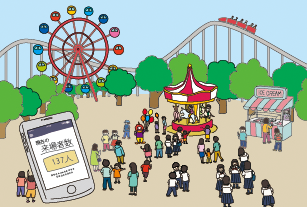

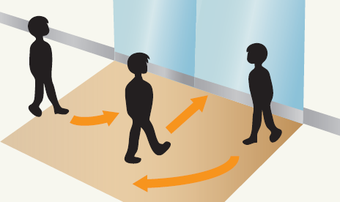

様々なシーンで入退場者をカウント
外乱光に強いレーザ式
従来のカメラ方式と違い、照度変化に影響されません。
自己発光式なので夜でも安定検出。
自己発光式なので夜でも安定検出。
広範囲、高精度検出
最大20m、270°、独自アルゴリズムにより広範囲を安定検出。
無線LAN(Wi-Fi)搭載
ケーブルレスで各種設定、モニタリングが可能。
コントローラ式なので、常時パソコンに接続しなくても、
好きなタイミングでブラウザに接続してデータを取得することが可能。
コントローラ式なので、常時パソコンに接続しなくても、
好きなタイミングでブラウザに接続してデータを取得することが可能。
システム構成
●コントローラ電源はACコンセントより供給
●LANハブを用いることにより、複数台のセンサに同時に接続可能(最大4台)
●人数カウンタ情報をユーザによるプログラムで取得可能
●LANハブを用いることにより、複数台のセンサに同時に接続可能(最大4台)
●人数カウンタ情報をユーザによるプログラムで取得可能
導入事例
形式一覧
■コントローラ
■センサ(別売)
型式 | 品コード | 電源 |
RSX-A100 | URSX001 | AC100/200V |
■センサ(別売)
型式 | 品コード | 検出距離 |
UST-20LX-X04 | UUST134 | 20m / 270° |
製品仕様
■コントローラ
種類 | RSコントローラ 人数カウント |
型式 | RSX-A100 |
電源電圧 | AC100V±10% |
消費電力 | 40VA ( UST-20LX-X04 4台接続時) |
データ通信(センサ) | LAN:100BASE-T TCP/IP |
データ通信(ホスト) | LAN:100BASE-T TCP/IP |
制御 I/O | 出力:フォトカプラ・オープンコレクタ出力8 点 DC30V 50mA MAX 入力:フォトカプラ・アノードコモン入力4 点 各入力ON 電流4mA |
起動時間 | 電源投入から30 秒以内で動作 |
表示灯 | 側面表示灯(緑) 電源表示 上面表示灯(橙) センサ状態表示 他 |
使用温度・湿度 | -10℃~+50℃ 85%RH以下(結露・凍結がない事) |
保存周囲温度 | -20℃~70℃(結露・凍結がない事) |
保護構造 | なし |
重量 | 930g |
材質 | ABS 樹脂(UL94V-0) |
耐振動 | 10~55Hz 複振幅1.5mm X・Y・Z各方向2時間 |
無線規格 | IEEE802.11h 2.4GHz |
センサ
検出仕様
検出対象 | 幅200mm以上の直立歩行する人 |
応答時間 | 50ms |
検出エリア | センサ設置箇所から放射状に20m以内のエリアを任意設定 |
注意事項
本製品は屋内専用のため、屋外では使用しないでください。
本製品は保護構造を取っていないため、埃などが多い環境では使用しないでください。
本製品に使用しているセンサはレーザ光を用いて計測を行なっているため、強い外乱光が入った場合や対象物からの反射光が得られない場合、動作が不安定になる可能性があります。
本製品は安全目的の入退室管理としてはご利用いただけません。
本製品は保護構造を取っていないため、埃などが多い環境では使用しないでください。
本製品に使用しているセンサはレーザ光を用いて計測を行なっているため、強い外乱光が入った場合や対象物からの反射光が得られない場合、動作が不安定になる可能性があります。
本製品は安全目的の入退室管理としてはご利用いただけません。
入出力回路
I/Oケーブルピンアサイン
ピン番号 | 線色 | 信号名 |
1 | 茶 | +COM |
2 | 白/紫 | IN1 |
3 | 白/青 | IN2 |
4 | 白 | IN3 |
5 | 白/黄 | IN4 |
6 | 赤 | OUT1 |
7 | 灰 | OUT2 |
8 | 黒 | OUT3 |
9 | 緑 | OUT4 |
10 | 紫 | OUT5 |
11 | 黄 | OUT6 |
12 | 黄/赤 | OUT7 |
13 | 黄/緑 | OUT8 |
14 | 青 | -COM |
15 | 未使用 | 未使用 |
パラレルI/O 入出力回路
