MBD-21/26-1
鉄鋼・クレーンセンサクレーン接近警報装置
こちらの製品は生産・販売を終了しています。
悪環境下での使用に強く、屋外使用が可能
製品概要
特徴
マイクロ波を利用したクレーン接近警報装置です。送波器と受波器を対向するように設置し、双方のクレーンが検出距離内に接近すると出力し、そのことを知らせます。
水蒸気、直射光、風雨などの影響を受けず、悪環境下や屋外使用が可能です。
電源同期方式の機器(MBX-211)が使用できない発電機を搭載したクレーン等に適しています。
同一場所で2台以上設置する場合、変調周波数切換え(ch1/ch2)による干渉防止機能があります。
クレーン接近警報装置以外でも、悪環境での使用に適しています。
水蒸気、直射光、風雨などの影響を受けず、悪環境下や屋外使用が可能です。
電源同期方式の機器(MBX-211)が使用できない発電機を搭載したクレーン等に適しています。
同一場所で2台以上設置する場合、変調周波数切換え(ch1/ch2)による干渉防止機能があります。
クレーン接近警報装置以外でも、悪環境での使用に適しています。

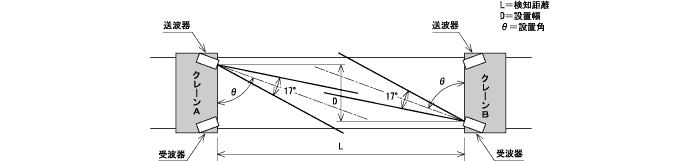

使用例

接近警報の検知距離は
下記の式より求められます。
θ= tan-1L/D-(17゜/2)
θ= tan-1L/D-(17゜/2)
製品仕様
形式 | MBD-26T-1(送波器) MBD-26R-1(受波器) |
MBD-21T-1(送波器) MBD-21R-1(受波器) |
検出距離 | 20m以下(最大到達距離50m) | |
マイクロ波 | 24.2GHz | |
アンテナ指向角 | 17° | |
電源電圧 | DC24V(+10%、-10%) | AC100~110V(+10%、-10%、50/60Hz) |
消費電力 | 送波器4.5W以下、受波器4.0W以下 | 送波器6.0VA以下、受波器4.0VA以下 |
制御出力 | 1Cリレー接点(AC250V 4A、DC30V 3A、cosφ=1) | |
発振出力 | 10mW | |
故障出力 | 1Cリレー接点(AC250V 4A、DC30V 3A、cosφ=1) | |
時限 | ONディレイ/OFFディレイ切換式、0.1~10s可調整 | |
取付け | 据置取付け | |
使用周囲温度 | -10~+50℃ | |
使用周囲湿度 | 45~85%RH(但し、氷結のないこと) | |
絶縁抵抗 | 20MΩ以上(電源・出力接点 ― ケース間※ DC500Vメガ―にて) | |
耐電圧 | AC1,500V 1分間(電源・出力接点 ― ケース間※) | |
耐振動 | 10~30Hz 複振幅1.5mm X、Y、Z各方向 各2時間 | |
耐衝撃 | 196m/s2 X、Y、Z各方向 各3回? | |
保護構造 | IP63(IEC規格) | |
ケース | アルミダイカスト製 | |
質量 | 送波器・受波器:各約4.5kg |
外形図
送波器・受波器共通

入出力回路
故障出力
※( )内はMBD-21T-1/MBD-21R-1の場合
制御出力
注意
本品は、電波法に基づく『技術基準適合証明対応機器』です。詳細は当社あてにお問い合わせください。
端子番号 | 5-6 | 6-7 | |
無通電状態 | CLOSE | OPEN | |
通電状態 | 正常時 | OPEN | CLOSE |
異常時 | CLOSE | OPEN |
制御出力
端子番号 | 3-4 | 4-5 | |
無通電状態 | CLOSE | OPEN | |
通電状態 | 受波時 | OPEN | CLOSE |
遮波時 | CLOSE | OPEN |
本品は、電波法に基づく『技術基準適合証明対応機器』です。詳細は当社あてにお問い合わせください。
送波器

受波器

特性データ
特性データ(代表例)
