溝形センサ/FB-27C

光電・レーザーセンサ 生産・販売終了

溝幅27mm。繰返し精度±0.1mm

  • 商品概要
  • 製品仕様
  • 外形図
  • 入出力回路
  • 代替品

商品概要

調整は一切不要です。

応答速度が早く繰返し精度も優れています。

EMC指令適合商品です。(FB-27C)

用途事例

形式 / 品コード


製品仕様

種類 透過形
形式 FB-27C FB-27CZ FB-27C-W
光源 赤外LED
電源電圧 DC12~24V(+10%、-10%、リップル5%以下)
消費電流 20mA以下 50mA以下
投・受光部間距離 27mm×1光芒 27mm×2光芒(ピッチ15mm)
検出物体 φ4mm以上の不透明体
動作モード 制御線(FB-27C/27CZ:桃、FB-27C-W:桃または紫)により切換え
入光時動作:制御線を電源の+V側(茶)に接続、遮光時動作:制御線を電源の0V側(青)に接続
制御出力 NPNオープンコレクタ出力許容 荷電源電圧:33V以下許容 荷電流:100mA以下残留電圧:0.5V以下 NPNオープンコレクタ出力 ×2回路許容 荷電源電圧:  33V以下許容 荷電流:  100mA以下残留電圧:  1.0V/100mA以下、  0.5V/10mA以下
応答時間 1ms以下 0.3~2ms
繰返し精度 ±0.1mm
表示灯 入光表示灯:赤色LED(入光時点灯) 出力表示灯:赤色LED(出力時点灯)
接続方式 ケーブル引出し式(3m長、0.2mm2耐熱キャブタイヤケーブル) ケーブル引出し式(2m長、0.2mm2耐熱キャブタイヤケーブル)
投光量調整器
使用周囲照度 太陽光:10,000lx以下、白熱電球:5,000lx以下
使用周囲温度・湿度 -10~+55℃、45~85%RH -10~+50℃、35~85%RH
耐振動 複振幅1.5mm 10~33Hz X、Y、Z各方向 各2時間
耐衝撃 200m/s2 X、Y、Z各報告 各3回
保護構造 IP40(IEC規格)
ケース ポリカーボネイト樹脂
質量 70g 約75g

外形図


本体外形図

※FB-27CZのみ装備しています。

入出力回路


FB-27C/FB-27CZ

動作モードの切換え(桃):1.入出時出力トランジスタON(+V側に接続)
             2.遮光時出力トランジスタON(0V側に接続)

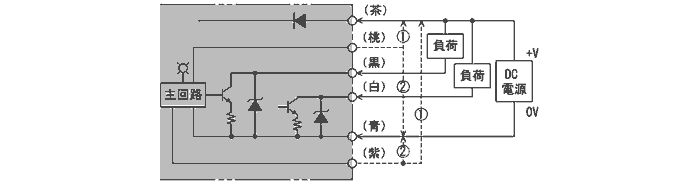

FB-27C-W

動作モードの切換え(桃または紫):1.入出時出力トランジスタON(+V側に接続)
                 2.遮光時出力トランジスタON(0V側に接続)

接続(FB-27C/FB-27CZ)

接続(FB-27C-W)

特性データ(代表例)


オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

代替品

FBX-25 【代替補足】FB-27CからFBX-25へ代替取付用オプションとして取付BKTをご用意しています。
