KRG-10

製品概要

特徴

距離設定出力を2個装備しています。警報信号用、停止信号用などに使用できます。

製品仕様

形式	KRG-10
電源電圧	AC100～240V(電圧変動率±10%以内)　50/60Hz共用
消費電力	2.5VA以下(AC100V時)、3.6VA以下(AC200V時)
出力	●設定出力(OUT1,2)･･･a接点出力(抵抗 荷時AC240V 連続1A) 設定距離以内･･･OPEN、設定距離以外･･･CLOSE
	●警報出力(OUT3)･･･a接点出力(抵抗 荷時AC240V 連続1A) 通常･･･OPEN、ALARM表示灯点等時･･･CLOSE
	●故障出力(OUT4)･･･a接点出力(抵抗 荷時AC240V 連続1A) 通常･･･CLOSE、投光または受光回路異常時･･･OPEN
検知距離	0.4～10m
検出物体	80mm□プラスチック反射板1枚※1
繰り返し精度	±100mm
応差	200mm
応答時間	70ms以下
表示灯(赤)	●LEVEL(5点)･･･受光量に応じて点灯※2
	●OUT1,2･･･それぞれの設定距離内で点灯
	●FAULT･･･投光または受光回路異常で点灯
	●ALARM･･･LEVEL表示灯が1点以上3点以内の点灯範囲で点灯
	●POWER･･･電源投入時に点灯
接続	ケーブル引出し式　10芯キャブタイヤケーブル1m
設定	VR1･･･OUT1用ボリューム、VR2･･･OUT2用ボリューム
使用周囲照度	ハロゲン･水銀灯:10,000lx以下、蛍光灯:6,000lx以下(最大照度)
使用周囲温度･湿度	-10～+50℃、85%RH以下（但し、結露･凍結のないこと）
絶縁抵抗･耐電圧	100MΩ(電源-接点間)、AC1,500V　1分間(電源-接点間)
耐振動	周波数:10～55Hz、複振幅:1.5mm　X･Y･Z方向　各2時間
耐衝撃	490m/s2(50G)　X･Y･Z方向　各2時間
保護構造	IP40(IEC規格)
ケース材質	本体:ABS樹脂、表示部:アクリル
質量	センサ:約280g(ケーブル1m含む)
オプション	反射板

※1．検出範囲外(10m以上)でも反射率の高い物体の影響を受ける場合があります。
光軸方向に他の反射板などを設置しないでください。
※2．LEVEL表示灯の受光量とALARMの関係は、下記の通りとなります。

外形図

センサ

反射板(RRRP018)

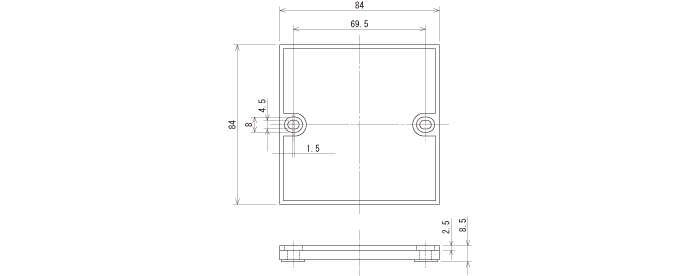

反射板(RRP-KRG10)

入出力回路

線色	内容		備考
赤・橙	OUT1	距離設定出力1	1a接点
黄・緑	OUT2	距離設定出力2	1a接点
水・灰	OUT3	警報出力 ALARM	1a接点
白・黒	OUT4	故障出力 FAULT	1a接点
茶・青	電源 AC100～240V		――――――――

代替品

KRG-11	代替品の詳しい仕様は製品ページをご参照ください。
