応用例・特集ページ|光データ伝送装置|Ethernet直結光データ伝送装置の一覧と概要

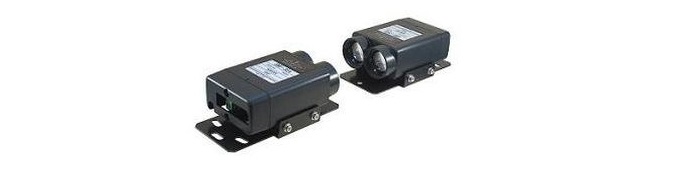

Ethernet直結 100Mbpsシリアルタイプ EWF-0/1Eシリーズ

Ethernet直結 100Mbpsシリアルタイプ EWF-0/1Eシリーズ

伝送速度 100Mbpsの高速通信を可能にしたEthernet直結の光データ伝送装置。

MACアドレスやIP設定は不要で、LANケーブルと同様に使用できます。
伝送距離最大100mの長距離空間を光無線通信に変換でき、移動体間通信などの無接触通信が可能です。

各種オープンネットワーク対応

各種オープンネットワーク対応

伝送速度100Mbpsの高速通信により、さまざまな産業用ネットワークに対応しております。

※産業用ネットワークにて使用される場合は、EWF-0EA/B-01もしくはEWF-1EA/B-01をご使用ください。

EWF-0/1E概要

EWF-0/1E概要

型式 品コード 伝送距離 指向角 動作モード
EWF-0EA WEWF035 50m 全角1.4° 通常⇔リンクパススルー
EWF-0EB WEWF036
EWF-0EA-01 WEWF039 マスター⇔スレーブ
EWF-0EB-01 WEWF040
EWF-1EA WEWF033 100m 全角0.7° 通常⇔リンクパススルー
EWF-1EB WEWF034
EWF-1EA-01 WEWF037 マスター⇔スレーブ
EWF-1EB-01 WEWF038
詳細はEWF-0/1E商品ページをご参照ください。

Ethernet直結 10Mbpsシリアルタイプ BWF-3/4Eシリーズ

Ethernet直結 10Mbpsシリアルタイプ BWF-3/4Eシリーズ

伝送速度10Mbpsで最大200mの長距離通信が可能なEthernet直結の光データ伝送装置です。

EWF-0/1Eシリーズ同様、MACアドレスやIP設定は不要で、LANケーブルと同様に使用できます。

BWF-3/4Eシリーズ概要

BWF-3/4Eシリーズ概要

型式 品コード 変調周波数 伝送距離 指向角
BWF-3EA-CE WBWF148 送信25MHz
受信37.5MHz
100m 全角2°
BWF-3EB-CE WBWF149 送信37.5MHz
受信25MHz
BWF-4EA-CE WBWF156 送信25MHz
受信37.5MHz
200m 全角1°
BWF-4EB-CE WBWF157 送信37.5MHz
受信25MHz
詳細はBWF-3/4E商品ページをご参照ください。

Ethernet直結 パラレルタイプ光データ伝送装置 DMEシリーズ

Ethernet直結 パラレルタイプ光データ伝送装置 DMEシリーズ

ロギング機能付 イーサネット対応の8BITタイプ光データ伝送装置
当社パラレルタイプDMS-GB/HBDMG-GB/HBDMJ-GB/HBと光通信可能です。

DMEシリーズ概要

DMEシリーズ概要

形式 伝送
方向
電源 伝送容量
(送信/受信)
伝送
距離
通信規格
DME-GB1 ヘッド
オン
DC24V±10% 8BIT/8BIT 0~1m 10BASE/100BASE
オートネゴシエーション
機能対応
DME-HB1 サイド
オン
DME-GB1-PE ヘッド
オン
DC24V±10%
または
PoE受電
( PoE対応規格
IEEE802.3af準拠 )
10BASE/100BASE
オートネゴシエーション
機能対応
MDI/MDIX機能未対応
DME-HB1-PE サイド
オン
詳細はDME商品ページをご参照ください。
