クレーン接近警報装置のセレクションガイド

屋内です ステップ2へ

屋外です ステップ5へ

検出距離は長距離（30m以上）になりますか？

はい、検出距離は長距離（30m以上）です ステップ3へ

いいえ、検出距離は30m以内です ステップ4へ

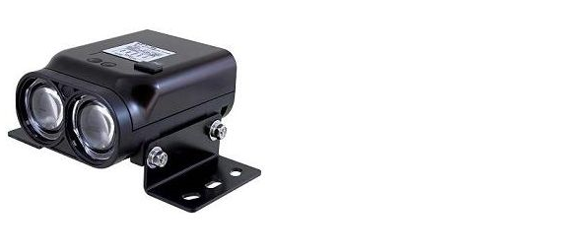

長距離でご使用の場合、「PGLシリーズ」が適しております。
このセンサはワンスポット式のビームセンサとなっており、検出距離が100m以内であれば反射板無しで使用可能
です。
シリアルにて距離データを出力し、この距離データを用いて制御する方法と、閾値の距離をあらかじめ設定し、
その距離内に侵入した時に出力を出すことも可能です。

10mタイプ・20mタイプ・30mタイプの3種類のご用意がございます。
3種類とも反射板を使用し、位相差方式にて距離を検出し、設定した距離までセンサを設定している側のクレーンが近づいたときに出力を出します。

〇10m：KRG-11

・反射板は2種類のサイズの用意があります。
・距離設定出力は2つあり、ディップスイッチにて設定可能です。
・警報出力と故障出力があります。

仕様確認はこちらをクリック

〇20m：KAD-200

・反射板は1種類用意があります。
・距離設定出力は2つあり、距離設定スイッチにて設定可能です。
・距離アナログ出力にて、距離データをアナログ値で出力可能です。
・故障出力があります。

仕様確認はこちらをクリック

〇30m：KAD-300

・反射板は1種類用意があります。
・距離設定出力は3つあり、距離設定スイッチにて設定可能です。
・距離アナログ出力にて、距離データをアナログ値で出力可能です。
・故障出力があります。

仕様確認はこちらをクリック

ご使用環境は悪環境になりますか？

はい、悪環境です ステップ6へ

いいえ、そこまで悪環境ではありません ステップ7へ

「MBXシリーズ」が適しております。
このセンサは、マイクロ波を使用したセンサとなっているため、直射光や風雨・水蒸気の影響を受けずに
使用可能です。
センサをクレーンの両側に1台ずつ設置し、マイクロ波のエリアが重なったときに出力します。
検出距離は、設置角が20°のときは0～20m、設置角が45°のときは10～40mになります。

「RSCシリーズ」が適しております。
このセンサは、2D LiDARにクレーン取付用のブラケットを付けた製品となっており、 無料アプリケーションにて検出範囲内（検出距離：30m、検出角度：190°）にエリアを作成し、エリア内に反対側のクレーンが侵入すれば出力します。
エリアは最大3つまで作成することができ、段階的な制御が可能です。
またRSCシリーズは屋外仕様になりますので、屋内仕様のセンサと比較して耐外乱光性に強く、雨や汚れに対してのキャンセル機能があります。
（※ただ光源がレーザであることから外乱光や雨・粉塵等の汚れについては誤検知する恐れがございますので、ひさし等の設置を推奨しております。）

型式の選定について、一度営業へのご相談をご希望される場合は下記URLよりお気軽にお問い合わせください。
