アンプ内蔵形センサ/PE2

光電・レーザーセンサ 生産・販売終了

小型、高性能のアンプ内蔵形光電スイッチ

  • 商品概要
  • 形式一覧
  • 製品仕様
  • 外形図
  • 入出力回路
  • 特性データ
  • 代替品

商品概要

超小型、高性能

検出距離は、透過形3m、リフレクタ反射形1.5m、反射型20cm。超小型なのに高性能。

リフレクタ反射型は偏光フィルタ付き

鏡面体のような表面反射率の高い物体の検出にもお使いいただけます。

出力は30V・80mAのオープンコレクタ出力

用途事例

形式 / 品コード

形式 品コード 種類 検出距離 制御出力 動作
PE2-3C
(投光器:PE2-3E
受光器:PE2-3FC)
PE23101 透過形 3m NPN
オープンコレクタ
出力
入光時動作
遮光時動作
切換式
PE2-3CL
(投光器:PE2-3EL
受光器:PE2-3FC)
PE23114 透過形
高余裕度タイプ
3m
(到達距離10m以上)
PE2-H3NM PE2H301 リフレクタ反射形 1.5m 遮光時動作
PE2-H1T PE2H101 反射形 0.2m 入光時動作
PE2-H2TY PE2H202 反射形
(基板検出用)
22~30mm
(黒色ノンレジスト基板)
10~100mm
(緑色レジスト基板)

反射板
形式 品コード 備考
RRP-50S PERRP50 PE2-H3NMに付属
RRP-30S RERRP30 別売品

スリット(横溝・別売品)
形式 品コード スリットの大きさ
PPX-P11 PPPX011 0.5×6mm
PPX-P12 PPPX012 1×6mm
PPX-P13 PPPX013 2×6mm

スリット(縦溝・別売品)
形式 品コード スリットの大きさ
PPX-P14 PPPX011 6×0.5mm
PPX-P15 PPPX012 6×1mm
PPX-P16 PPPX013 6×2mm

製品仕様

種類 透過形 透過形
高余裕度タイプ
リフレクタ反射形 反射形 反射形
(基板検出用)
形式 PE2-3C PE2-3CL PE2-H3NM PE2-H1T PE2-H2TY
検知光源 赤外LED 赤色LED 赤外LED
電源電圧 DC12~24V ±10% (リップル10%以下)
消費電流 投光器:15mA以下
受光器:15mA以下
20mA以下
検出距離 3m 3m
(到達距離
10m以上)
0.1~1.5m 20cm
(20cm
白画用紙)
22~30mm
(黒色ノン
レジスト基板)
10~100mm
(緑色レジスト
基板)
検出物体 φ6mm以上の不透明体 φ30mm以上の
不透明体
不透明体
応答速度 0.5msec以下
応差の距離 ――― 10%
動作モード ボリウムにより切換え
●入光時動作:L側にセット
●入光時動作:D側にセット
遮光時動作 入光時動作
制御出力 NPNオープンコレクタ出力
許容 荷電源電圧:MAX 30V、許容 荷電流:MAX80mA
感度調整器 固定
表示灯 投光器:電源表示灯
(緑色LED)
受光器:制御出力表示灯
(赤色LED)
安定検出レベル表示灯
(緑色LED)
制御出力表示灯(赤色LED)
安定動作表示灯(緑色LED)
接続方式 コード引き出し式(2m長、2×4楕円形、0.15sqキャプタイヤ耐油コード)
使用周囲照度 3,000lx以下(白熱ランプ)、10,000lx以下(自然光)
使用周囲温度・湿度 -25℃~+50℃ (保存時:-40℃~+70℃)、35~85%RH (保存時:35~95%RH)
絶縁抵抗 20MΩ以上 (DC500V メガーにて)
耐電圧 AC1,000 1分間
耐振動 複振幅1.5mm 10~55Hz X、Y、Z各方向 各2時間(耐久)
耐衝撃 500m/s2 (約50G)X、Y、Z各方向 各3回
保護構造 IP64 (IEC規格)
ケース ケース:ABS レンズ:アクリル
重量 投光器:約50g、受光器:約50g
付属品 取付金具 取付金具 取付金具
反射板
(RRP-50S)
取付金具
※付属品RRP-50S反射板との組合せによる値です。

■スリット使用時の検出特性
スリット形式 横溝 PPX-P11 PPX-P12 PPX-P13
縦溝 PPX-P14 PPX-P15 PPX-P16
適用センサ PE2-3C
スリットの大きさ 0.5×6mm 1.0×6mm 2.0×6mm
検出距離 0.4m 0.75m 1.5m
検出物体 0.5mm幅以上の不透明体 1mm幅以上の不透明体 2mm幅以上の不透明体

外形図


センサ

付属の取付金具使用時

反射板(PE2-H3NM付属品)

反射板(別売品)

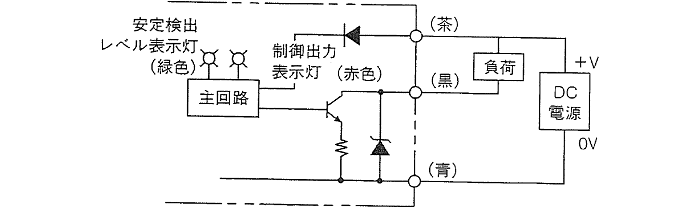

入出力回路


透過形投光器

透過形受光器

リフレクタ反射形、反射形

特性データ(代表例)


透過形(PE2-3C)

透過形 高余裕度タイプ(PE2-3CL)

リフレクタ反射形(PE2-H3NM)

反射形(PE2-H1T)

反射形 基板検出用(PE2-H1TY)

オプション / アクセサリ

各種ダウンロード

ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、こちらから会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、
一番下の「同意する」をクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権

  1. 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  2. 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  3. 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  1. 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  2. 掲載された情報が正確で、有用で、安全であること。
  3. 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  4. 当ウェブサイトの利用によって起きた一切の損害。

プログラミングについて

よくある質問

代替品

PEY 本体寸法、取付寸法が異なります。 透過形は投受光器両方の交換が必要となります。

対応表
生産中止形式 現行品形式
PE2-3C
(投光器:PE2-3E
受光器:PE2-3FC)
PEY-155C
(投光器:PEY-15E
受光器:PEY-15FC)
PE2-3CL
(投光器:PE2-3EL
受光器:PE2-3FC)
PE2-H3NM PEY-303C
PE2-H1T PEY-601C
PE2-H2TY PEY-102C
