製品詳細
PRODUCT DETAIL
DMG-G/H
光データ伝送装置パラレルタイプ
ログ機能付き。8BIT、4BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV（無人搬送台車）などの移動体との無線通信が可能です。半導体製造装置規格SEMI E84に対応しています。ロギング機能でトラブル時にデータを読み出し確認できます。
製品概要
移動体との通信に最適
光を使ったケーブルレス通信でAGV（無人搬送台車）などの移動体との無線通信が可能です。
DMSにログ機能を持たせた上位互換品です。DMSシリーズとの通信も可能です。
DMSにログ機能を持たせた上位互換品です。DMSシリーズとの通信も可能です。
ロギング機能付き
インタロック等のトラブル発生時に、光データ伝送装置が記憶しているデータ（ロギングデータ）をデータトランスファーチェッカー（別売）を用いて読み出すことが出来ます。
また、上記チェッカーを使用して専用のアプリケーションソフト（SFOC）により、タイミングチャートでパソコン表示することができます。
また、上記チェッカーを使用して専用のアプリケーションソフト（SFOC）により、タイミングチャートでパソコン表示することができます。
導入事例
形式一覧
| 型式 | 品コード | 伝送タイプ | 伝送距離 | 伝送容量 |
| DMG-GB1 | WDMG002 | ヘッドオン | 1m | 8BIT |
| DMG-HB1 | WDMG003 | サイドオン | 1m | |
| DMG-HB2 | WDMG016 | 3m |
SEMI E84対応品一覧 注１）
| 製品 コード |
型式名 | 光軸の 方向 |
ケーブル長 | SEMI E84準拠 Dsub-25pin コネクタ 注2) |
モード設定 （送/受信待機） 注1) |
ロギング 機能注3) |
備考 |
| WDMG002 | DMG-GB1 | ヘ ッ ド オ ン |
2m | なし | 送/受信待機 切替式 |
100 変化分 |
|
| WDMG027 | DMG-GB1-Z07 | 5m | 付き （インチネジ） |
送/受信待機 切替式 |
100 変化分 |
||
| WDMG003 | DMG-HB1 | サ イ ド オ ン |
2m | なし | 送/受信待機 切替式 |
100 変化分 |
|
| WDMG009 | DMG-HB1-Z04 | 5m | なし | 送/受信待機 切替式 |
100 変化分 |
||
| WDMG017 | DMG-HB1-Z10 | 10m | なし | 送/受信待機 切替式 |
100 変化分 |
||
| WDMG007 | DMG-HB1-Z02 | 2m | 付き （ミリネジ） |
送/受信待機 切替式 |
100 変化分 |
||
| WDMG008 | DMG-HB1-Z03 | 5m | 付き （ミリネジ） |
送/受信待機 切替式 |
100 変化分 |
||
| WDMG006 | DMG-HB1-Z01 | 2m | 付き （インチネジ） |
送/受信待機 切替式 |
100 変化分 |
||
| WDMG015 | DMG-HB1-Z09 | 5m | 付き （インチネジ） |
送/受信待機 切替式 |
100 変化分 |
||
| WDMG040 | DMG-HB1-Z21 | 5m | 付き （ミリネジ） |
受信待機 | 100 変化分 |
耐高周波 ノイズ仕様 |
注２）採用する機種を事前に通知しなければならない場合があります。
注３）SEMI E84に準拠したピン割付になっています。固定ネジはミリネジとインチネジの2種類を用意しています。SEMI E84-0699、-0999に対応している装置はミリネジを使用している場合があります。SEMI E84-0200A以降のバージョンではインチネジが指定されています。
注４）推奨品です。ロギング機能は移載トラブルが起った場合の原因究明に効果を発揮します。ログデータはE-mailに添付して簡単に送ることができますので、海外ユーザーでのトラブルの場合もすぐに社内で不具合現象を解析することが可能となります。(DMGシリーズ、DMJシリーズに搭載しております。）
製品仕様
| 種類 | パ ラ レ ル タ イ プ | |||
| 形式 | DMG-GB1 | － | DMG-HB1 | DMG-HB2 |
| 光軸方向 | ヘッドオン | サイドオン | ||
| 伝送容量 | 入力8BIT／出力8BIT | |||
| 伝送距離※ | 0～1m | － | 0～1m | 0～3m |
| 指向角 | 30°（全角） | － | 30°（全角） | 10°（全角） |
| 伝送方式 | 半二重双方向伝送 | |||
| 伝送時間 | 40ms | |||
| 変調方式 | パルス変調 | |||
| 検定方式 | パリティチェック | |||
| 電源電圧 | DC10～30V（使用電圧範囲） | |||
| 消費電流 | 100mA以下 | |||
| 許容周囲照度 | 4,000lx以下（白熱ランプ） | |||
| 許容周囲温度 | -10～+50℃ | |||
| 許容周囲湿度 | 85％RH以下 | |||
| 耐振動 | 複振幅1.5mm、10～55Hz、X・Y・Z各方向 各2時間 | |||
| 耐衝撃 | 490m／s2、X・Y・Z各方向 各10回 | |||
| 接続 | コード引き出し式（0.2mm2 22芯シールド線2m長） | |||
| 保護構造 | IP64（IEC規格） | |||
※SEMI E84に対応した特殊品(DMG-G／H-Z○○）の一覧を形式一覧ページに掲載しております。
外形図
(ヘッドオンタイプ) DMG-GB1/DMG-GB2
(サイドオンタイプ) DMG-HB1/DMG-HB2
入出力回路
入力部（共通）
接点または無接点オープンコレクタ
ON電流2.5mA以上、OFF電流1mA以下
注） 2線式センサーは使用できません（動作スレッショルド電流1.5～2mA）。
出力部（共通）
NPNオープンコレクタ出力
DC30V 50mA 残留電圧 1.8V以下

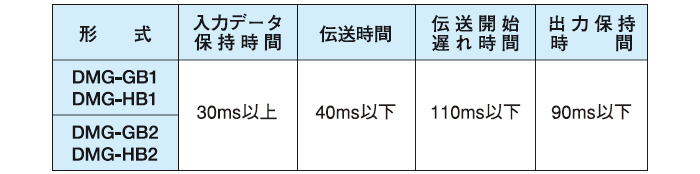

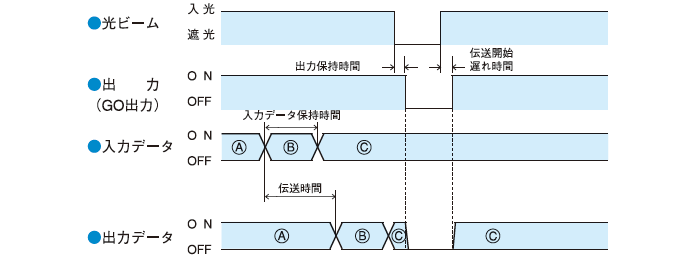

タイムチャート
入力データ保持時間：データを正しく伝送するために必要な入力データの保持時間をいいます。
伝送時間 ：入力データを読み取り、出力データとして出力させるまでの時間をいいます。
出力保持時間 ：光ビームが入光状態から遮光状態になった時より、出力がOFFするまでの時間をいいます。
伝送開始遅れ時間 ：光ビームが遮光状態から入光状態になった時より、出力ができるまでの時間をいいます。
伝送時間 ：入力データを読み取り、出力データとして出力させるまでの時間をいいます。
出力保持時間 ：光ビームが入光状態から遮光状態になった時より、出力がOFFするまでの時間をいいます。
伝送開始遅れ時間 ：光ビームが遮光状態から入光状態になった時より、出力ができるまでの時間をいいます。
注）セレクト入力で任意に送受信動作を停止させる場合は、上記数値と若干異なります。

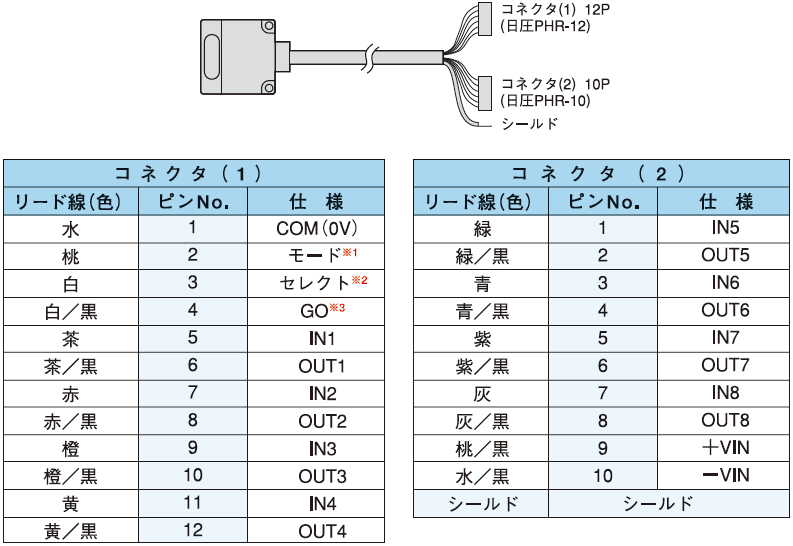

接続
※1 モード入力
待機時の送受信モードを選択するためのもので
●モード⇔入出力COM間オープンで送信待機モード
●モード⇔入出力COM間ショートで受信待機モード
となります。
※2 セレクト入力
外部信号により任意に送受信動作を停止させるためのもので
●セレクト⇔入出力COM間オープンで動作
●セレクト⇔入出力COM間ショートで動作停止
となります。
※3 GO出力
光信号が正しく受信されていることを確認するためのもので
●光信号受信時ON
●光路遮断時（非受信時）OFF
となります。
注）ケーブルに付属しているコネクタは、中継コネクタとしては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。(自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください。
注）待機時の送受信モードについては、テクニカルガイドを参照してください。
注）使用しない入出力及びGO出力、セレクト入力、モード入力の端末処理は、それぞれの単独処理とし、他のリード線とは接続しないようにしてください。一括処理されますと動作不安定の原因となります。
注）ケーブルに接続しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）。
注）COMと-VINは、内部ショートされています。
待機時の送受信モードを選択するためのもので
●モード⇔入出力COM間オープンで送信待機モード
●モード⇔入出力COM間ショートで受信待機モード
となります。
※2 セレクト入力
外部信号により任意に送受信動作を停止させるためのもので
●セレクト⇔入出力COM間オープンで動作
●セレクト⇔入出力COM間ショートで動作停止
となります。
※3 GO出力
光信号が正しく受信されていることを確認するためのもので
●光信号受信時ON
●光路遮断時（非受信時）OFF
となります。
注）ケーブルに付属しているコネクタは、中継コネクタとしては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。(自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください。
注）待機時の送受信モードについては、テクニカルガイドを参照してください。
注）使用しない入出力及びGO出力、セレクト入力、モード入力の端末処理は、それぞれの単独処理とし、他のリード線とは接続しないようにしてください。一括処理されますと動作不安定の原因となります。
注）ケーブルに接続しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）。
注）COMと-VINは、内部ショートされています。
特性データ
伝送距離0～1mタイプ DMG-GB1/DMG-HB1
代表例：投光ボリューム最大の時
伝送距離0～3m DMG-GB2/DMG-HB2
代表例：投光ボリューム最大の時
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員のみが可能です。
会員登録されていない無い場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない無い場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。（なお、本利用規約は予告なく変更することがございます。）
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
（以下コンテンツという）の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用（複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等）は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
よくある質問
-
納入時に白いコネクタがついておりましたが これを使用して接続するのでしょうか。
納入時には弊社検査用のコネクタがついております。ご使用の際は切り取って任意の加工をお願いいたします。
-
使用する際は最低2台必要とのことですが、1つ購入すれば2台ついてきますか？
1つご注文につき1台となります。新規でお使いの際は最低2台ご注文をお願いいたします。
-
INとOUTどちらに信号を入れると送信されますか？
INに信号を入れると送信されます。 IN1で送信した信号を受信いたしますとOUT1から出力されます。
-
GO信号はどういった際に出力されますか？
相手から信号を受信した際に出力されます。詳しくは各種ダウンロードよりマニュアルをご参照ください。
-
送信待機モードと受信待機モードは送信、受信によって切り替えないといけませんか？
モード入力は通信開始時に必ず送信待機モードと受信待機モードに設定されたDMG同士で通信をしてください。その後、両モードで送受信が可能ですので通信途中で切り替える必要はございません。
-
他の光データ伝送装置と通信は可能ですか？
DMS、DMJ、DME、DMM(8bitタイプ)、DMC(8bitタイプ)シリーズと通信が可能です。
