DMS-G/H-P

DMS-G/H-P

光データ伝送装置パラレルタイプ

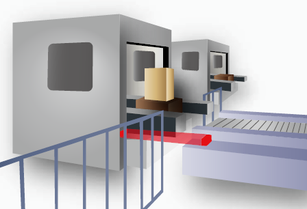

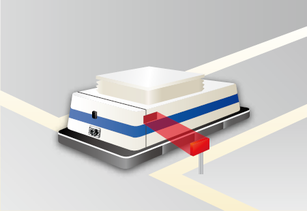

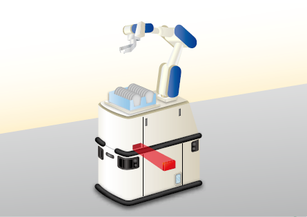

PNPトランジスタ出力対応。8BIT、4BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV(無人搬送台車)などの移動体との無線通信が可能です。

製品概要

特徴

DMS-G/H-VシリーズのPNP入出力タイプです。

小型・軽量

50×50×20mmサイズに機能をコンパクトにまとめ、質量も280gに押さえています。

伝送方向(光軸方向)

ヘッドオンタイプとサイドオンタイプがあります。

エリア調整

投光ボリュームによりエリアの調整ができます。

形式一覧

型式 品コード 伝送方向 伝送距離 伝送容量
DMS-HA1-P WDMS087 サイドオン 1m 4BIT
DMS-GA1-P WDMS081 ヘッドオン
DMS-HA2-P WDMS080 サイドオン 3m
DMS-GA2-P WDMS076 ヘッドオン
DMS-HB1-P WDMS064 サイドオン 1m 8BIT
DMS-GB1-P WDMS063 ヘッドオン
DMS-HB2-P WDMS066 サイドオン 3m
DMS-GB2-P WDMS065 ヘッドオン

製品仕様

種類 PNP出力タイプ
4BITタイプ 8BITタイプ
形式 DMS-
GA1-P
DMS-
HA1-P
DMS-
GA2-P
DMS-
HA2-P
DMS-
GB1-P
DMS-
HB1-P
DMS-
GB2-P
DMS-
HB2-P
伝送距離 0~1.0m(VRで可変) 0~3.0m(VRで可変) 0~1.0m(VRで可変) 0~3.0m(VRで可変)
指向角 ±15° ±5° ±15° ±5°
伝送窓方向 ヘッドオン サイドオン ヘッドオン サイドオン ヘッドオン サイドオン ヘッドオン サイドオン
伝送容量
(入力/出力)
4 BIT / 4 BIT 8 BIT / 8 BIT
伝送方式 半二重双方向伝送
伝送時間 40ms
変調方式 パルス変調
検定方式 パリティチェック
電源電圧 DC 24 V( 18~30V可) リップル5%以下
消費電流 100mA MAX( 荷接続時 350mA MAX) 100mA MAX( 荷接続時 550mA MAX)
許容周囲照度 4,000 lx以下
許容周囲温度・湿度 -10~50℃・85%RH以下
耐振動 複振幅 1.5mm 10~30 Hz X.Y.Z各方向2H
耐衝撃 500m/s2 X.Y.Z各方向各10回
接続 リード線式(0.2 mm2. 15芯シールド線)
保護構造 IP64
入力 接点または無接点オープンコレクタ入力(LOW 0~6V HIGH 11~30V)
出力 PNPオープンコレクタ出力(DC30V、50mA以下)

外形図

ヘッドオンタイプ

ヘッドオンタイプ

サイドオンタイプ

サイドオンタイプ

入出力回路

入力回路

入力回路

出力回路

出力回路

特性データ

伝送エリア:1mタイプ

伝送エリア:1mタイプ
投光ボリューム最大時の代表例

伝送エリア:3mタイプ

伝送エリア:3mタイプ
投光ボリューム最大時の代表例
