DMH-GC/HC

DMH-GC/HC

光データ伝送装置パラレルタイプ

16BIT、パラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV(無人搬送台車)などの移動体との無線通信が可能です。伝送容量16BITと多くなっています。

製品概要

16BITの高速伝送タイプです

伝送時間は15ms以下と高速です

伝送方向(光軸方向)

ヘッドオンタイプとサイドオンタイプ、2種類のタイプをラインアップしています。

形式一覧

型式 品コード 伝送方向 伝送距離 伝送容量
DMH-GC1 PDM7201 ヘッドオン 3m 16BIT
DMH-HC1 PDM7301 サイドオン 3m
DMH-GC1-L WDMH003 ヘッドオン 15m

製品仕様

種類 パラレルタイプ
高速16BITタイプ(ヘッドオン) 高速16BITタイプ(サイドオン)
形式 DMH-GC1 DMH-HC1
伝送距離 0~3m(投光ボリュームにて距離調整可)
指向角 ±13°
伝送容量(入力/出力) 16BIT/16BIT
伝送方式 半二重双方向伝送
伝送時間 15ms
変調方式 FSK変調
検定方式 ビット反転比較方式
電源電圧 DC24V(10~30V)
消費電流 150mA以下
使用周囲照度 10,000lx以下
使用周囲温度・湿度 -10℃~+50℃ 85%RH以下
耐振動 複振幅1.5mm 10~55Hz X、Y、Z 各方向 各2時間
耐衝撃 500m/s2 X、Y、Z各方向 各3回
接続 コード引出し式 (40芯 キャブタイヤケーブル2m長)
保護構造 IP64(IEC規格)
質量 約400g(ケーブル2m含む)
Dサブコネクタ付や伝送距離15mの製品もラインアップしています。

外形図

(ヘッドオンタイプ) DMH-GC1

(ヘッドオンタイプ)  DMH-GC1

(サイドオンタイプ) DMH-HC1

(サイドオンタイプ) DMH-HC1

入出力回路

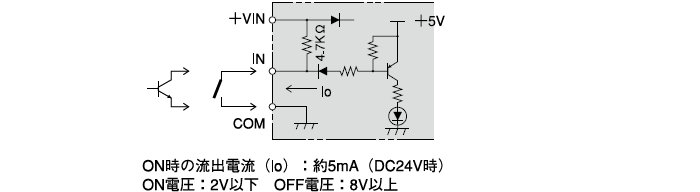

入力部

入力部

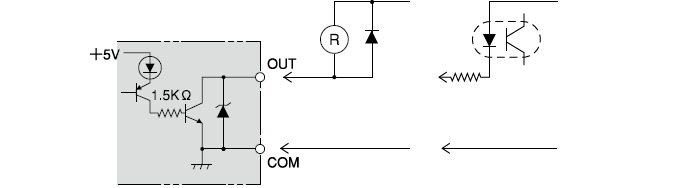

出力部

出力部
NPNオープンコレクタ出力 DC35V 50mA 残留電圧 0.9V以下

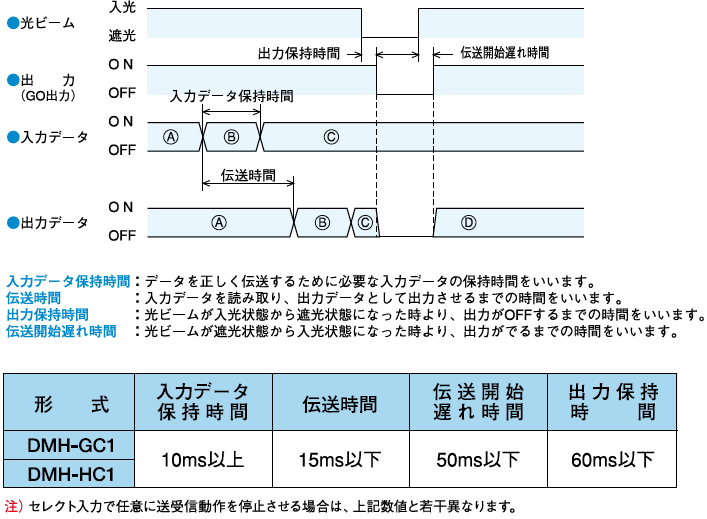

タイムチャート

タイムチャート

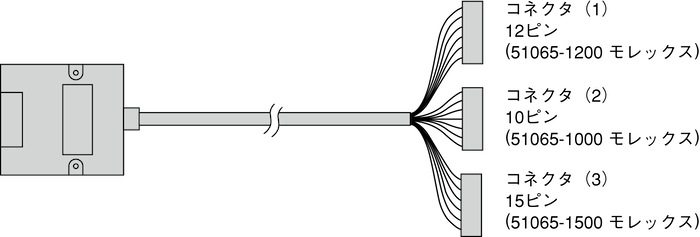

接続

接続
AWG28 キャブタイヤケーブル 仕上外径最大φ11以下

コネクタ ( 1 )
ピンNo 線色(マーク) 名称
1 ピンク(赤1) +VIN
2 ピンク(赤2) -VIN
3 ピンク(赤3) OUT16
4 ピンク(赤4) IN16
5 ピンク(黒1) OUT15
6 ピンク(黒2) IN15
7 ピンク(黒3) OUT14
8 ピンク(黒4) IN14
9 白 (赤1) OUT13
10 白 (赤2) IN13
11 白 (赤3) OUT12
12 白 (赤4) IN12

コネクタ ( 2 )
ピンNo 線色(マーク) 名称
1 白 (黒1) OUT11
2 白 (黒2) IN11
3 白 (黒3) OUT10
4 灰 (赤1) IN10
5 灰 (赤2) IN9
6 灰 (赤3) OUT9
7 灰 (赤4) IN8
8 灰 (黒1) OUT8
9 灰 (黒2) IN7
10 灰 (黒3) OUT7

コネクタ ( 3 )
ピンNo 線色(マーク) 名称
1 橙 (赤1) IN6
2 橙 (赤2) OUT6
3 橙 (赤3) IN5
4 橙 (赤4) OUT5
5 橙 (黒1) IN4
6 橙 (黒2) OUT4
7 橙 (黒3) IN3
8 橙 (黒4) OUT3
9 黄 (赤1) IN2
10 黄 (赤2) OUT2
11 黄 (赤3) IN1
12 黄 (赤4) OUT1
13 黄 (黒1) SEL
14 黄 (黒2) GO
15 黄 (黒3) STB
注) 白(黒4)、灰(黒4)、黄(黒4)は使用しません、ケーブルを途中で切断して使用される場合は、根元でカットしてください。
注) ケーブルに接続しているコネクタは、中継端子としては使用できません。
※1 セレクト入力
外部信号により任意に送受信動作を停止させるためのもので
●セレクト⇔入出力COM間オープンで送受信可能
●セレクト⇔入出力COM間ショートで送受信停止
となります。
※2 GO出力
光信号が正しく受信されていることを確認するためのもので
●光信号受信時ON
●光路遮断時(非受信時)OFF
となります。
※3 ストローブ
データ確定時にONとなります。

特性データ

伝送エリア

伝送エリア

各種ダウンロード

ダウンロードの前に

ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)

利用規約

知的財産権
  • 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
    (以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。
  • 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
  • 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

  • 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
  • 掲載された情報が正確で、有用で、安全であること。
  • 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
  • 当ウェブサイトの利用によって起きた一切の損害。

ダウンロード一覧

分類 ファイル名 ファイル
容量
更新日 ダウンロード
製品仕様書
DMH-G/HC 製品仕様書/外形寸法図
---
2022-01-24
マニュアル
DMH-GC/HC マニュアル
---
2017-08-16
2D CAD
DMH-GC/HC 2D CAD
---
2015-04-18
3D CAD
DMH-_C_3D CAD(IGES_STEP)
---
2022-02-08
カタログ
DMH-GC/HC 総合カタログ
---
2023-05-24

よくある質問

  • 納入時に白いコネクタがついておりましたが これを使用して接続するのでしょうか。

    納入時には弊社検査用のコネクタがついております。ご使用の際は切り取って任意の加工をお願いいたします。

  • 使用する際は最低2台必要とのことですが、1つ購入すれば2台ついてきますか?

    1つご注文につき1台となります。新規でお使いの際は最低2台ご注文をお願いいたします。

  • INとOUTどちらに信号を入れると送信されますか?

    INに信号を入れると送信されます。 IN1で送信した信号を受信いたしますとOUT1から出力されます。

  • GO信号はどういった際に出力されますか?

    相手から信号を受信した際に出力されます。詳しくは各種ダウンロードよりマニュアルをご参照ください。

  • 送信優先モードと受信優先モードは送信、受信によって切り替えないといけませんか?

    モード入力は通信開始時に必ず送信優先モードと受信優先モードに設定されたDMH同士で通信をしてください。その後、両モードで送受信が可能ですので通信途中で切り替える必要はございません。

  • 他の光データ伝送装置と通信は可能ですか?

    DMM(16bitタイプ)、DMC(16bitタイプ)シリーズと通信が可能です。
