DMF-G/HB

DMF-G/HB CEマーク

光データ伝送装置パラレルタイプ

伝送距離6m、伝送速度7msの高速伝送タイプ。10BIT、パラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信で天井搬送設備などの移動体との無線通信が可能です。独自の変調方式で周囲のセンサとの干渉に強い。

製品概要

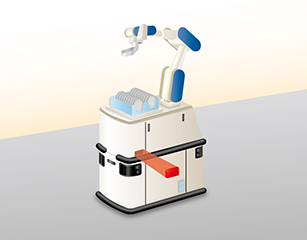

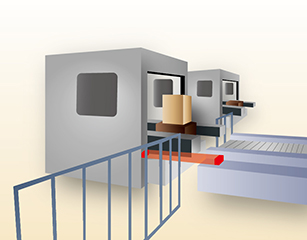

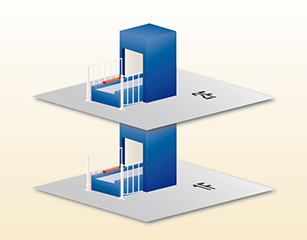

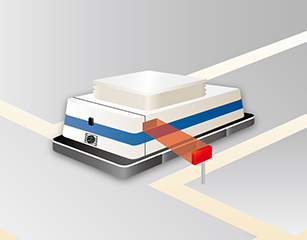

搬送設備の移載指示に最適です

搬送設備の移載指示に最適です

高速伝送で搬送効率向上

高速伝送で搬送効率向上
伝送時間:最大7ms、伝送開始遅延時間:最大11msの高速伝送
DMSシリーズに比べ約80%短縮。物流搬送効率向上に貢献します。

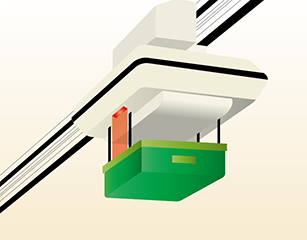

伝送距離6mで天井搬送装置も余裕

伝送距離6mで天井搬送装置も余裕
伝送距離:6m、高さのある天井搬送装置にも余裕があります。

センサ等の干渉に強い

変調方式をFSK変調を採用、レーザスキャナや光電センサなどと変調方式が違うため
周囲のセンサと干渉しにくくなっています。

入出力10点で情報量も向上

入出力10点で情報量も向上
入出力10点の伝送容量で情報量が向上、伝送手順をより細かく指示できます。

形式一覧

型式 品コード 伝送方向 伝送距離 伝送容量
DMF-06GBA ヘッドオン 6m 10BIT
DMF-06GBB -
DMF-06HBA WDMF001  サイドオン
DMF-06HBB WDMF002
※Aタイプ:DMF-06□BAとBタイプ:DMF-06□BBをセットでご使用下さい

接続ケーブル(別売)

型式 品コード 仕様
DMF用ケーブル(2m) WZ00060 シールドケーブル2m

製品仕様

種類 パラレルタイプ
10BIT
型式 DMF-06GBA DMF-06GBB DMF-06HBA DMF-06HBB
伝送窓方向 ヘッドオン サイドオン
伝送距離 6m(最大到達距離投光VRで可変可能)
指向角 全角10°
電源電圧 DC24V(±10%)
消費電流 50mAmax
光通信 伝送方式 全二重双方向伝送
伝送時間 7ms max
変調方式 FSK
変調周波数 投光5.5MHz 投光6.5MHz 投光5.5MHz 投光6.5MHz
受光6.5MHz 受光5.5MHz 受光6.5MHz 受光5.5MHz
接続 コネクタ JST製 S26B-PUDSS-1
使用温度・湿度 -10℃~50℃ 85%RH以下(但し氷結のないこと)
許容周囲照度 10000lx以下
耐衝撃 490m/s X・Y・Z各方向10回
耐振動 複振幅1.5mm 10~55Hz X・Y・Z各方向2時間
保護構造 IP40
質量 200g
表示灯 POWER(POW), IN1~10, OUT1~10, GO, LEVEL(LV)
(LEVEL:受光レベル余裕度1.2倍)
入力 IN1~10、SELECT
接点または無接点オープンコレクタ入力
(ON電流2.5mA以上、OFF電流1mA以下、動作スレッショルド電流1.5~2mA)
出力 OUT1~10、GO、STB
NPNオープンコレクタ出力(DC30V・50mA、残留電圧1.8V以下)

外形図

本体

本体

入出力回路

入出力回路

入出力回路
入力:ON電流2.5mA以上、OFF電流1mA以下
(動作スレッショルド電流1.5~2mA)

出力:NPNオープンコレクタ出力
VCE30V以下,IC50mA以下
残留電圧 1.8V 以下

コネクタピン配列

ピンNo. 信号名   ピンNo. 信号名
1 +VIN   14 OUT7
2 -VIN(0V)   15 IN6
3 COM(0V)   16 OUT6
4 GO   17 IN5
5 SELECT   18 OUT5
6 STB   19 IN4
7 IN10   20 OUT4
8 OUT10   21 IN3
9 IN9   22 OUT3
10 OUT9   23 IN2
11 IN8   24 OUT2
12 OUT8   25 IN1
13 IN7   26 OUT1
※-VIN(2pin)とCOM(3pin)は内部にてショートされています。

接続ケーブル配線図

接続ケーブル配線図
接続ケーブル2m:芯線AWG26 ケーブル外径φ8mm±0.2mm
※コネクタCN2とCN3は中継用としてはご使用できません。
切断して任意のコネクタ等に加工をお願いします。

CN2 PHR-12(JST)   CN3 PHR-13(JST)
ピンNo. 線色 信号名   ピンNo. 線色 信号名
1 桃/黒 +VIN   1 IN6
2 -VIN(0V)   2 黄/黒 OUT6
3 赤/白 IN1   3 IN7
4 黒/白 OUT1   4 緑/黒 OUT7
5 若葉 IN2   5 IN8
6 緑/白 OUT2   6 青/白 OUT8
7 IN3   7 IN9
8 茶/白 OUT3   8 紫/白 OUT9
9 IN4   9 IN10
10 赤/黒 OUT4   10 灰/黒 OUT10
11 IN5   11 STB
12 橙/黒 OUT5   12 SELECT
  13 橙/白 GO

特性データ

伝送エリア(代表例)

伝送エリア(代表例)
