DMS-G/H-V

光データ伝送装置パラレルタイプ

8BIT、4BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV（無人搬送台車）などの移動体との無線通信が可能です。半導体製造装置規格SEMI E84に対応しています。

製品概要
導入事例
形式一覧
製品仕様
外形図
入出力回路
特性データ
オプション
各種ダウンロード
よくあるご質問

製品概要

パラレル信号で制御も簡単

最大８点入出力のパラレル信号で難しい信号処理も不要、制御も簡単行なえます。

ケーブルレスで移動体との通信に最適

光を使った伝送を行なうのでケーブル敷設が困難な移動体との通信が可能です。搬送台車などの移載時の指示などに活用されています。

コンパクトサイズで軽量　取付場所に困りません

50×50×20mmサイズに機能をコンパクトにまとめ、質量も280gに押さえています。

取付け方向（光軸方向）を2種類選べます

ヘッドオンタイプとサイドオンタイプがあります。

導入事例

形式一覧

型式	品コード	伝送方向	伝送距離	伝送容量
DMS-GA1-V	WDMS006	ヘッドオン	1m	4BIT
DMS-GA2-V	WDMS015		3m	4BIT
DMS-GB1-V	WDMS004		1m	8BIT
DMS-GB2-V	WDMS013		3m	8BIT
DMS-HA1-V	WDMS007	サイドオン	1m	4BIT
DMS-HA2-V	WDMS016		3m	4BIT
DMS-HB1-V	WDMS005		1m	8BIT
DMS-HB2-V	WDMS014		3m	8BIT
DMS-GA1-W	WDMS008	ヘッドオン	0.5m	4BIT

SEMI E84対応品一覧　注１）

製品コード	型式名	光軸の方向	ケーブル長	SEMI E84 準拠 Dsub-25pin コネクタ^注3)	モード設定（送/受信待機） ^注2)	ロギング機能^注4)	備考
WDMS004	DMS-GB1-V	ヘッドオン	2m	なし	送/受信待機切替式	なし
WDMS025	DMS-GB1-Z02		5m	なし	送/受信待機切替式	なし
WDMS123	DMS-GB1-Z25		5m	付き（ミリネジ）	送/受信待機切替式	なし
WDMS127	DMS-GB1-Z28		5m	付き（ミリネジ）	受信待機	なし	耐外乱光仕様
WDMS144	DMS-GB1-Z35		5m	付き（インチネジ）	受信待機	なし	耐外乱光仕様
WDMS005	DMS-HB1-V	サイドオン	2m	なし	送/受信待機切替式	なし
WDMS017	DMS-HB1-Z04		5m	なし	送/受信待機切替式	なし
WDMS021	DMS-HB1-Z05		5m	付き（ミリネジ）	送/受信待機切替式	なし
WDMS022	DMS-HB1-Z06		2m	付き（ミリネジ）	送/受信待機切替式	なし
WDMS030	DMS-HB1-Z09		5m	付き（インチネジ）	送/受信待機切替式	なし
WDMS032	DMS-HB1-Z10		2m	付き（インチネジ）	送/受信待機切替式	なし

注１）一覧に掲載している製品仕様はケーブル長、モード設定機能、Dsub-25pinコネクタの有無以外は標準品と共通ですので、製品仕様ページをご参照ください。
注２）採用する機種を事前に通知しなければならない場合があります。
注３）SEMI E84に準拠したピン割付になっています。固定ネジはミリネジとインチネジの2種類を用意しています。SEMI E84-0699、-0999に対応している装置はミリネジを使用している場合があります。SEMI E84-0200A以降のバージョンではインチネジが指定されています。
注４）推奨品です。ロギング機能は移載トラブルが起った場合の原因究明に効果を発揮します。ログデータはE-mailに添付して簡単に送ることができますので、海外ユーザーでのトラブルの場合もすぐに社内で不具合現象を解析することが可能となります。(DMGシリーズ、DMJシリーズに搭載しております。）

製品仕様

種類	パラレルタイプ
種類	4BITタイプ					8BITタイプ
形式	DMS- GA1-V	DMS- GA2-V	DMS- GA1-W	DMS- HA1-V	DMS- HA2-V	DMS- GB1-V	DMS- GB2-V	DMS- HB1-V	DMS- HB2-V
伝送距離	0～1m	0～3m	0～0.5m	0～1m	0～3m	0～1m	0～3m	0～1m	0～3m
伝送エリア	－	－	距離0.5mにて±0.4m	－	－	－	－	－	－
指向角	30° (全角)	10° (全角)	－	30° (全角)	10° (全角)	30° (全角)	10° (全角)	30° (全角)	10° (全角)
伝送容量	入力4BIT／出力4BIT					入力8BIT／出力8BIT
伝送方式	半二重双方向伝送
伝送時間	40ms
変調方式	パルス変調
検定方式	パリティチェック
投光素子	近赤外発光ダイオード
受光素子	フォトダイオード
電源電圧	DC10～30V（使用電圧範囲）
消費電流	100mA以下
入力	接点または無接点オープンコレクタ入力（ON電流2.5mA以上、OFF電流1mA以下、動作スレッショルド電流1.5～2mA）
出力	NPNオープンコレクタ出力（DC30V・50mA、残留電圧1.8V以下）
使用周囲照度	4,000lx以下（白熱ランプ）
使用周囲温度・湿度	-10～+50℃　85％RH以下ただし氷結・結露しないこと
耐振動	複振幅1.5mm 10～30Hz X、Y、Z各方向各2時間
耐衝撃	500m/s² X、Y、Z各方向各10回
接続	ケーブル引出し式（0.2mm²　15芯　シールド線2m長）					ケーブル引出し式（0.2mm²　22芯　シールド線2m長）
保護構造	IP64（IEC規格）
ケース材質/質量	ポリカーボネート/約280g

外形図

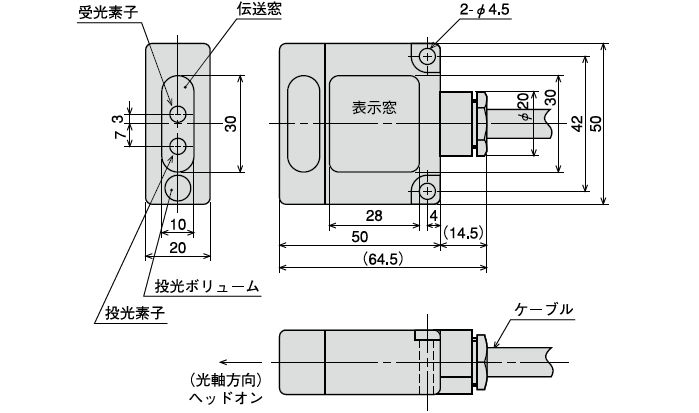

(ヘッドオンタイプ)　DMS-GA1-V/GA2-V/GA1-W、DMS-GB1-V/GB2-V

(サイドオンタイプ)　DMS-HA1-V/HA2-V、DMS-HB1-V/HB2-V

入出力回路

入力部（共通）

ON電流2.5mA以上、OFF電流1mA以下注）2線式センサーは使用できません。動作スレッシュルド電流1.5～2mA

出力部（共通）

ＮＰＮオープンコレクタ出力 DC30V 50mA、残留電圧 1.8V以下

タイムチャート

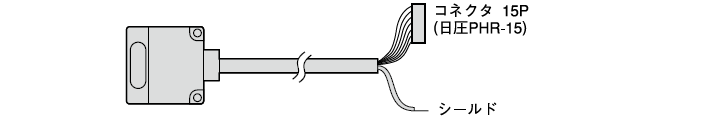

接続　(4BITタイプ)●DMS-GA1-V/GA2-V/GA1-W、DMS-HA1-V/HA2-V

ピンNO.対比表　(4BITタイプ)●DMS-GA1-V/GA2-V/GA1-W、DMS-HA1/HA2-V

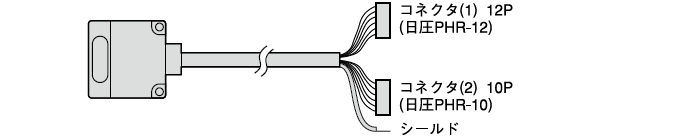

接続　(8BITタイプ)●DMS-GB1-V/GB2-V、DMS-HB1-V/HB2-V

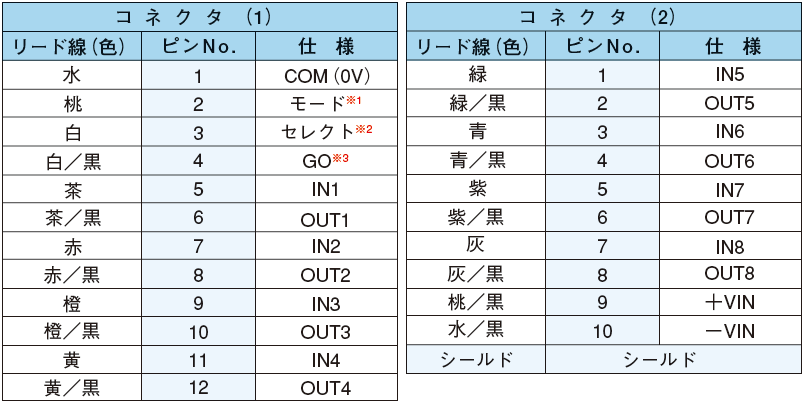

ピンNO.対比表 (8BITタイプ)●DMS-GB1-V/GB2-V、DMS-HB1-V/HB2-V

※1 モード入力
待機時の送受信モードを選択するためのもので
●モード⇔入出力COM間オープンで送信待機モード
●モード⇔入出力COM間ショートで受信待機モード
となります。
※2 セレクト入力
外部信号により任意に送受信動作を停止させるためのもので
●セレクト⇔入出力COM間オープンで動作
●セレクト⇔入出力COM間ショートで動作停止
となります。
※3 GO出力
光信号が正しく受信されていることを確認するためのもので
●光信号受信時ON
●光路遮断時（非受信時）OFF
となります。
注）ケーブルに付属しているコネクタは、中継コネクタとしては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。(自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください。
注）待機時の送受信モードについては、テクニカルガイドを参照してください。
注）使用しない入出力及びGO出力、セレクト入力、モード入力、NC（4BITタイプ）の端末処理は、それぞれの単独処理とし、他のリード線とは接続しないようにしてください。一括処理されますと動作不安定の原因となります。
注）ケーブルに接続しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）。
注）COMと-VINは、内部ショートされています。

特性データ

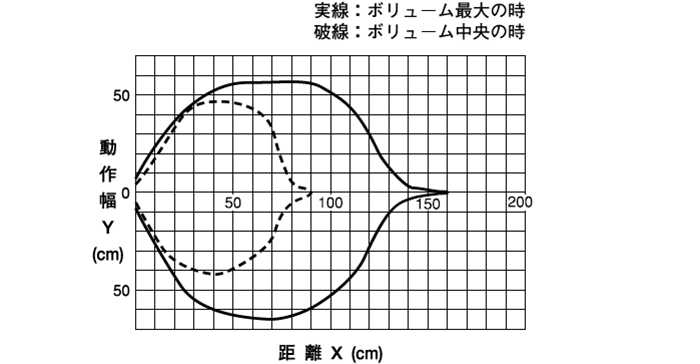

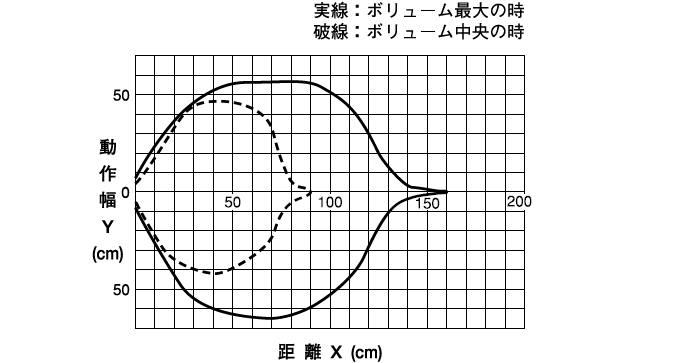

伝送距離0～1mタイプ　●DMS-GA1-V/DMS-HA1-V/DMS-GB1-V/DMS-HB1-V

代表例：投光ボリューム最大の時

伝送距離0～0.5mワイドタイプ　●DMS-GA1-W

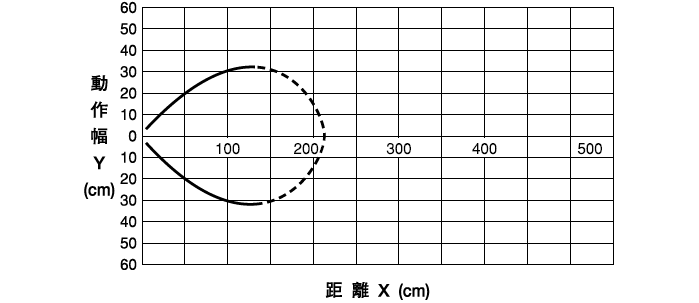

伝送距離0～3mタイプ　●DMS-GA2-V/DMS-HA2-V/DMS-GB2-V/DMS-HB2-V

代表例：投光ボリューム最大の時

オプション

種類	品コード	用途
DMS－DM変換ブラケット	WZ00016	DMの代替としてDMSをお使いの場合の取付変換ブラケットです。

各種ダウンロード

ダウンロードの前に

ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。

資料ダウンロード用使用許諾

弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。（なお、本利用規約は予告なく変更することがございます。）

利用規約

知的財産権

当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
（以下コンテンツという）の著作権およびその他の権利は、当社またはその供給者が有します。
当社が当ウェブサイトに掲載しているコンテンツの二次的利用（複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等）は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。

免責事項

当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。

掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
掲載された情報が正確で、有用で、安全であること。
当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
当ウェブサイトの利用によって起きた一切の損害。

ダウンロード一覧

分類	ファイル名	ファイル容量	更新日	ダウンロード
マニュアル	【DM】DMS マニュアル	---	2024-10-02	ダウンロード
マニュアル	【DM】DMS-GA1-W　マニュアル	---	2024-10-02	ダウンロード
2D CAD	【DM】DMS 2D CAD	---	2024-10-02	ダウンロード
3D CAD	【DM】DMS 3D CAD(IGES)	---	2024-10-02	ダウンロード
3D CAD	【DM】DMS 3D CAD(Parasolid)	---	2024-10-02	ダウンロード
3D CAD	【DM】DMS 3D CAD(STEP)	---	2024-10-02	ダウンロード
カタログ	【DM】DMS 総合カタログ	---	2024-10-02	ダウンロード

よくある質問

納入時に白いコネクタがついておりましたがこれを使用して接続するのでしょうか。

納入時には弊社検査用のコネクタがついております。
中継用には使用できませんので、ご使用の際は切り取って任意の加工をお願いいたします。
使用する際は最低2台必要とのことですが、1つ購入すれば2台ついてきますか？

1つご注文につき1台となります。新規でお使いの際は最低2台ご注文をお願いいたします。
INとOUTどちらに信号を入れると送信されますか？

INに信号を入れると送信されます。 IN1で送信した信号を受信いたしますとOUT1から出力されます。
ＩＮ入力及びＯＵＴ出力をＰＬＣに接続したい

伝送装置のOUT出力をPLCの入力に、伝送装置のIN入力をPLCの出力に接続して伝送装置のCOMとPLCのマイナスCOMを接続してください。
IN入力はマイナスCOMに接続されると入力されます。
OUT出力はNPN出力なのでプラス電源とOUT間に負荷をつなげます。
伝送装置のCOMは電源のマイナスと内部で接続されています。
オープンコレクタ出力については下記を参照お願いします。
製品の原理用語解説「NPN/PNPオープンコレクタ出力」
GO出力の使いかたは？

GO出力は相手側のデータ伝送装置から正しく信号を受信したときに出力します。正常状態であれば相手側からの光を受光した場合にON、遮光でOFFします。
OUT出力データのインターロックとして使用することが一般的です。
送信待機モードと受信待機モードは送信、受信によって切り替えないといけませんか？

モード入力は半二重通信の関係上、伝送開始時の送受信の順番を決める必要があります。
必ず送信から開始する送信待機モードと受信から開始する受信待機モードに設定されたDMS同士で伝送をしてください。
伝送開始後は自動で送受信を切替ますので伝送途中で切り替える必要はなく、設置配線時に設定するだけで問題ありません。
セレクト入力とは？

セレクト入力は入力を入れることで発光および送受信を停止します。他の機器への干渉対策で使用します。
他の光データ伝送装置と通信は可能ですか？

DMJ、DMG、DME、DMM(8bitタイプ)、DMC(8bitタイプ)シリーズと通信が可能です。
ヘッドオンタイプとサイドオンタイプで通信できますか

送受信する光の方向の違いのみであり、光の位置（光軸）を機械的に一致させれば通信は可能です。
隣接して伝送装置を設置しますが干渉しますか

隣接して設置した場合は干渉して誤動作する可能性があります。
特性図にある伝送エリアを参照のうえ、伝送エリアの２倍の間隔をあけてください。
