製品詳細
PRODUCT DETAIL
DMS-G/H-E
光データ伝送装置パラレルタイプ
独自のデータ処理にて耐ノイズ、外乱光特性を向上しました。8BIT、4BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV（無人搬送台車）などの移動体との無線通信が可能です。半導体製造装置規格SEMI E84に対応しています。
NPNトランジスタ出力対応、PNPトランジスタ出力対応、双方をラインナップ。
※型式については、型式一覧をご参照ください。
製品概要
光を媒体とした無線式のデータ伝送
パラレルデータ8bitの入力を入れると相手側に8bit出力します。双方向可能です。
空間を伝送路とするためケーブルが不要となり 移動する対象やケーブル敷設が困難な場所に使用可能です。
※DMS-GA1-E、DMS-HA1-Eは入出力4bit
空間を伝送路とするためケーブルが不要となり 移動する対象やケーブル敷設が困難な場所に使用可能です。
※DMS-GA1-E、DMS-HA1-Eは入出力4bit
耐ノイズ性を向上
独自のデータ処理により、従来品より耐ノイズ性を向上しました。
もちろん従来のDMS、DMGシリーズとも通信可能です。
もちろん従来のDMS、DMGシリーズとも通信可能です。

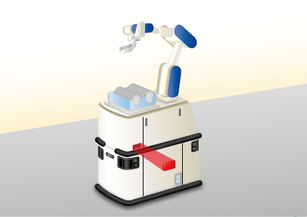

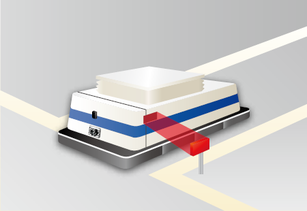

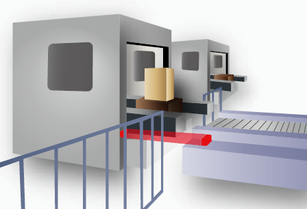

導入事例
形式一覧
| 型式 | 品コード | 伝送方向 | 伝送距離 | 伝送容量 |
| DMS-GA1-E | WDMS214 | ヘッドオン | 1m※ | 4BIT |
| DMS-HA1-E | WDMS205 | サイドオン | ||
| DMS-GB1-E | WDMS191 | ヘッドオン | 8BIT | |
| DMS-HB1-E | WDMS192 | サイドオン | ||
| DMS-GB2-E | WDMS195 | ヘッドオン | 3m※ | |
| DMS-HB2-E | WDMS196 | サイドオン | ||
| DMS-GB1-E70 | WDMS193 | ヘッドオン | 1m※ | |
| DMS-HB1-E70 | WDMS194 | サイドオン | ||
| DMS-GB2-E70 | WDMS197 | ヘッドオン | 3m※ | |
| DMS-HB2-E70 | WDMS198 | サイドオン |
製品仕様
| 種類 | NPN出力タイプ | |||||
| 4BITタイプ | 8BITタイプ | |||||
| 型式 | DMS-GA1-E | DMS-HA1-E | DMS-GB1-E | DMS-HB1-E | DMS-GB2-E | DMS-HB2-E |
| 伝送窓方向 | ヘッドオン | サイドオン | ヘッドオン | サイドオン | ヘッドオン | サイドオン |
| 伝送距離 | 1.0m※ | 1.0m※ | 3.0m※ | |||
| 指向角 | 20°(全角) | 20°(全角) | 10°(全角) | |||
| 伝送容量 (入力／出力) |
4 BIT ／ 4 BIT | 8 BIT ／ 8 BIT | ||||
| 伝送方式 | 半二重双方向伝送 | |||||
| 伝送時間 | 40ms | |||||
| 変調方式 | パルス変調 | |||||
| 検定方式 | パリティチェック | |||||
| 電源電圧 | DC 24 V（10～30V） | |||||
| 消費電流 | 100mA MAX | |||||
| 許容周囲照度 | 4,000 lx以下 | |||||
| 許容周囲温度・湿度 | -10～50度・85RH以下 | |||||
| 耐振動 | 複振幅 1.5mm 10～55 Hz X.Y.Z各方向2H | |||||
| 耐衝撃 | 500m/s2 X.Y.Z各方向各10回 | |||||
| 接続 | リード線式 （0.2mm2 15芯シールド線2ｍ） |
リード線式（0.2mm2 22芯シールド線2ｍ） | ||||
| 保護構造 | IP64 （但し、コネクタ部をのぞく） | |||||
| 入力 | 接点または無接点オープンコレクタ入力 （ON電流2.5mA以上、OFF電流1mA以下、動作スレッショルド電流1.5～2mA） |
|||||
| 出力 | NPNオープンコレクタ出力（DC30V・50mA、残留電圧1.8V以下） | |||||
| 種類 | PNP出力タイプ | |||
| 8BITタイプ | ||||
| 型式 | DMS-GB1-E70 | DMS-HB1-E70 | DMS-GB2-E70 | DMS-HB2-E70 |
| 伝送窓方向 | ヘッドオン | サイドオン | ヘッドオン | サイドオン |
| 伝送距離 | 1.0m※ | 3.0m※ | ||
| 指向角 | 20°(全角) | 10°(全角) | ||
| 伝送容量 (入力／出力) |
8 BIT ／ 8 BIT | |||
| 伝送方式 | 半二重双方向伝送 | |||
| 伝送時間 | 40ms | |||
| 変調方式 | パルス変調 | |||
| 検定方式 | パリティチェック | |||
| 電源電圧 | DC 24 V( 10～30V) | |||
| 消費電流 | 100mA MAX（ 負荷接続時 550mA MAX） | |||
| 許容周囲照度 | 4,000 lx以下 | |||
| 許容周囲温度・湿度 | -10～50度・85RH以下 | |||
| 耐振動 | 複振幅 1.5mm 10～55 Hz X.Y.Z各方向2H | |||
| 耐衝撃 | 500m/s2 X.Y.Z各方向各10回 | |||
| 接続 | リード線式（0.2mm2 22芯シールド線2ｍ） | |||
| 保護構造 | IP64（但し、コネクタ部は除く） | |||
| 入力 | 接点または無接点オープンコレクタ入力（LOW 0～6V HIGH11～30V） | |||
| 出力 | PNPオープンコレクタ出力（出力電流 MAX.50mA） | |||
外形図
ヘッドオンタイプ
NPNタイプ、PNPタイプ共通
サイドオンタイプ
NPNタイプ、PNPタイプ共通
入出力回路
接続（NPNタイプ)

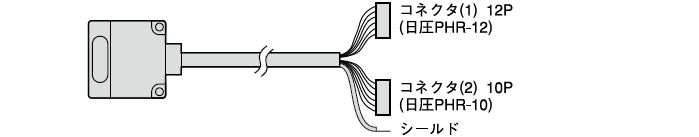

■ケーブル外形
■ピンNO.対比表
4ビットタイプ
8ビットタイプ
※1. モード入力
待機時の送受信モードを選択するためのもので、
●モード⇔入出力COM間オープンで送信待機モード
●モード⇔入出力COM間ショートで受信待機モード
使用に際しては、自己側と相手側のモードが逆になるように設定してください。
（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
※2. セレクト入力
外部信号により任意に送受信動作を停止させるためのもので、
●セレクト⇔入出力COM間オープンで動作
●セレクト⇔入出力COM間ショートで動作停止となります。
※3. GO出力
光信号が正しく受信されていることを確認するためのもので、
●光信号受信時ON
●光路遮断時（非受信時）OFF となります。
注）使用しない入出力及びGO出力、セレクト入力、モード入力の端末処理はそれぞれの単独処理とし、他のケーブルとは接続しないようにしてください。一括処理されますと動作不安定の原因となります。 注）ケーブルに付属しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
注）COMと－VINは、内部でショートされています
| 4BITタイプ | 8BITタイプ |
|
|
■ピンNO.対比表
4ビットタイプ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
待機時の送受信モードを選択するためのもので、
●モード⇔入出力COM間オープンで送信待機モード
●モード⇔入出力COM間ショートで受信待機モード
使用に際しては、自己側と相手側のモードが逆になるように設定してください。
（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
※2. セレクト入力
外部信号により任意に送受信動作を停止させるためのもので、
●セレクト⇔入出力COM間オープンで動作
●セレクト⇔入出力COM間ショートで動作停止となります。
※3. GO出力
光信号が正しく受信されていることを確認するためのもので、
●光信号受信時ON
●光路遮断時（非受信時）OFF となります。
注）使用しない入出力及びGO出力、セレクト入力、モード入力の端末処理はそれぞれの単独処理とし、他のケーブルとは接続しないようにしてください。一括処理されますと動作不安定の原因となります。 注）ケーブルに付属しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
注）COMと－VINは、内部でショートされています
入力部（NPNタイプ）
ON電流2.5mA以上、OFF電流1mA以下
（動作スレッショルド電流1.5～2mA）
（動作スレッショルド電流1.5～2mA）
出力部（NPNタイプ）
NPNオープンコレクタ出力
VDC30V以下、IC50mA以下 残留電圧1.8V以下
VDC30V以下、IC50mA以下 残留電圧1.8V以下
接続部（PNPタイプ）
■ケーブル外形
8ビットタイプ
■ピンNO.対比表
8ビットタイプ
※1. モード入力
待機時の送受信モードを選択するためのもので、
●モード⇔＋VIN間オープンで送信待機モード
●モード⇔＋VIN間ショートで受信待機モード
使用に際しては、自己側と相手側のモードが逆になるように設定してください。
（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
※2. セレクト入力
外部信号により任意に送受信動作を停止させるためのもので、
●セレクト⇔＋VIN間オープンで動作
●セレクト⇔＋VIN間ショートで動作停止となります。
※3. GO出力
光信号が正しく受信されていることを確認するためのもので、
●光信号受信時ON
●光路遮断時（非受信時）OFF となります。
注）使用しない入出力及びGO出力、セレクト入力、モード入力の端末処理はそれぞれの単独処理とし、他のケーブルとは接続しないようにしてください。一括処理されますと動作不安定の原因となります。 注）ケーブルに付属しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
注）COMと－VINは、内部でショートされています
8ビットタイプ
|
8ビットタイプ
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
待機時の送受信モードを選択するためのもので、
●モード⇔＋VIN間オープンで送信待機モード
●モード⇔＋VIN間ショートで受信待機モード
使用に際しては、自己側と相手側のモードが逆になるように設定してください。
（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
※2. セレクト入力
外部信号により任意に送受信動作を停止させるためのもので、
●セレクト⇔＋VIN間オープンで動作
●セレクト⇔＋VIN間ショートで動作停止となります。
※3. GO出力
光信号が正しく受信されていることを確認するためのもので、
●光信号受信時ON
●光路遮断時（非受信時）OFF となります。
注）使用しない入出力及びGO出力、セレクト入力、モード入力の端末処理はそれぞれの単独処理とし、他のケーブルとは接続しないようにしてください。一括処理されますと動作不安定の原因となります。 注）ケーブルに付属しているコネクタは、中継端子としては使用できません。
注）使用に際しては、自己側と相手側のモードが逆になるように設定してください。（自己側を送信待機モードとする場合、相手側は必ず受信待機モードとしてください）
注）COMと－VINは、内部でショートされています
入力部（PNPタイプ）
LOW 0～ 6V
HIGH 11～30V
HIGH 11～30V
出力部（PNPタイプ）
出力電流
MAX. 50mA
MAX. 50mA
特性データ
伝送エリア
※DMS-G/HB1/2-Eﾀｲﾌﾟ以外の1m/3m仕様品と通信する場合
伝送距離がそれぞれ0.6m/1.8mになります
伝送距離がそれぞれ0.6m/1.8mになります
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。（なお、本利用規約は予告なく変更することがございます。）
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
（以下コンテンツという）の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用（複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等）は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
| 分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
|---|---|---|---|---|
 |
【DM】DMS-H/GA1-E マニュアル |
--- |
2024-10-02 |
|
|
【DM】DMS-H/GB1/2-E マニュアル |
--- |
2024-10-02 |
|
|
【DM】DMS-H/GB1/2-E70 マニュアル |
--- |
2024-10-02 |
|
 |
【DM】DMS-E 2DCAD |
--- |
2024-10-02 |
|
 |
【DM】DMS 3D CAD(IGES) |
--- |
2024-10-02 |
|
|
【DM】DMS 3D CAD(Parasolid) |
--- |
2024-10-02 |
|
|
【DM】DMS 3D CAD(STEP) |
--- |
2024-10-02 |
|
 |
【DM】DMS-E 総合カタログ |
--- |
2024-10-02 |
よくある質問
-
納入時に白いコネクタがついておりましたが これを使用して接続するのでしょうか。
納入時には弊社検査用のコネクタがついております。ご使用の際は切り取って任意の加工をお願いいたします。
-
使用する際は最低2台必要とのことですが、1つ購入すれば2台ついてきますか？
1つご注文につき1台となります。新規でお使いの際は最低2台ご注文をお願いいたします。
-
INとOUTどちらに信号を入れると送信されますか？
INに信号を入れると送信されます。 IN1で送信した信号を受信いたしますとOUT1から出力されます。
-
GO信号はどういった際に出力されますか？
相手から信号を受信した際に出力されます。詳しくは各種ダウンロードよりマニュアルをご参照ください。
-
送信待機モードと受信待機モードは送信、受信によって切り替えないといけませんか？
モード入力は通信開始時に必ず送信待機モードと受信待機モードに設定されたDMS同士で通信をしてください。その後、両モードで送受信が可能ですので通信途中で切り替える必要はございません。
-
他の光データ伝送装置と通信は可能ですか？
DMJ、DMG、DME、DMM(8bitタイプ)、DMC(8bitタイプ)シリーズと通信が可能です。
ただし、DMS-G/HB1/2-Eﾀｲﾌﾟ以外の1m/3m仕様品と通信する場合、伝送距離がそれぞれ0.6m/1.8mになります -
セレクト入力とは？
セレクト入力は入力を入れることで発光および送受信を停止します。他の機器への干渉対策で使用します。
