製品詳細
PRODUCT DETAIL

DME-G/H
光データ伝送装置各種オープンネットワーク対応タイプ
イーサネット(Ethernet)の8BITパラレルI/Oインターフェースの伝送装置です。光を使ったケーブルレス通信でAGV(無人搬送台車)などの移動体との無線通信が可能です。
PoE対応、DMS/DMG/DMJシリーズと通信可能。ロギング機能付き。
※型式については、型式一覧をご参照ください。
製品概要
ロギング機能を装備
インターロック等のトラブル解析に威力を発揮するロギング機能を装備し、ネット回線よりログデータを簡単に読み出すことが可能です。
既設ラインの置き換えが可能
弊社DMS/DMG/DMJシリーズと通信互換がありますので、既設ラインを本製品に置き換えが可能です。
システム構成

形式一覧
型式 | 品コード | 伝送方向 | 電源電圧 |
DME-GB1-PE | WDME003 | ヘッドオン | DC24V±10% またはPoE受電 |
DME-HB1-PE | WDME004 | サイドオン |
製品仕様
形式 | DME-GB1-PE | DME-HB1-PE | |||
電源電圧 | DC24V±10%またはPoE受電 (PoE対応規格IEEE802.3af準拠)注1) |
||||
消費電流 | 60mA以下 | ||||
光伝送部 | 伝送距離 | 0~1m | |||
指向角 | 30°(全角) | ||||
伝送窓方向 | ヘッドオン | サイドオン | |||
伝送容量 | 8BIT/8BIT | ||||
(入力/出力) | |||||
伝送方式 | 半二重双方向伝送 | ||||
伝送時間 | 40ms | ||||
変調方式 | パルス変調 | ||||
検定方式 | パリティチェック | ||||
通信規格 | 10BASE-T/100BASE-TX オートネゴシエーション機能対応 | ||||
対応プロトコル | TCP/IP、UDP/IP、IPv4、ARP、ICMP(PING応答) | ||||
ロギング機能 | データの変化回数 | 最大100回注) | |||
記憶データ | 光送受信データ、各8BIT | ||||
GO出力 | |||||
セレクト入力 | |||||
変化時の時間(タイムスタンプ) | |||||
電源投入タイミング | |||||
記憶サイクル | 最小20ms | ||||
記憶寿命 | 記憶回数1010回、記憶年数10年 | ||||
表示灯 | POW:電源表示 | ||||
GO:光軸合致表示 | |||||
LAN:LAN接続リンク確立及びLAN通信時に点滅または点灯 | |||||
接続 | コネクタ式〔CN1:イーサネット(モジュラジャックRJ-45)、CN2:電源・入力〕 | ||||
使用周囲照度 | 4,000lx以下 | ||||
使用周囲温度 | -10~+50℃(保存時-20~75℃)、但し氷結・結露しないこと | ||||
使用周囲湿度 | 85%RH以下、但し氷結・結露しないこと | ||||
耐振動 | 複振幅1.5mm、10~55Hz、X・Y・Z各方向2時間 | ||||
耐衝撃 | 490m/s2、X・Y・Z各方向10回 | ||||
保護構造 | IP40(IEC規格) | ||||
ケース材質 | ポリカーボネート | ||||
質量 | 約37g |
注1) PoE受電の場合、LANケーブルはカテゴリ5以上のSTPケーブルをご使用ください。電源供給は、DC24VまたはPoEどちらか一方のみ接続してください。

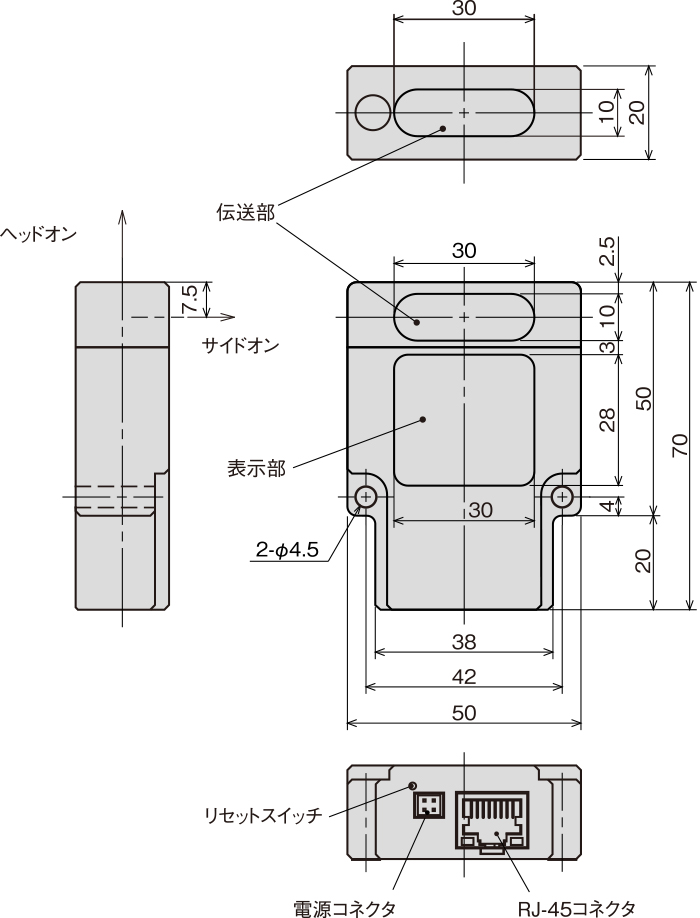

外形図
DME

入出力回路

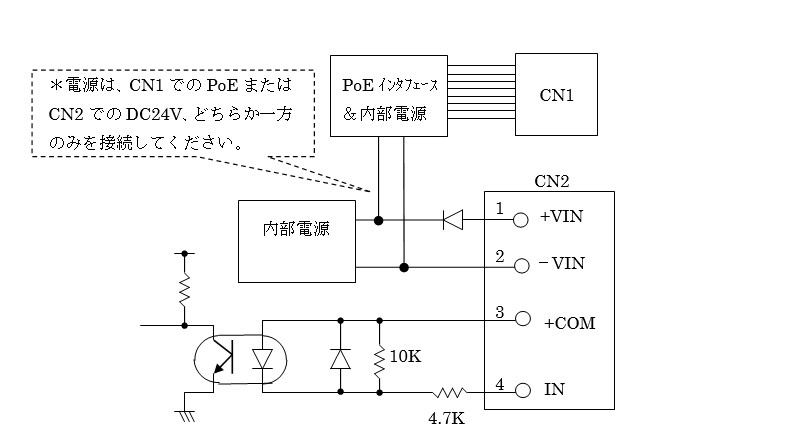

入・出力回路

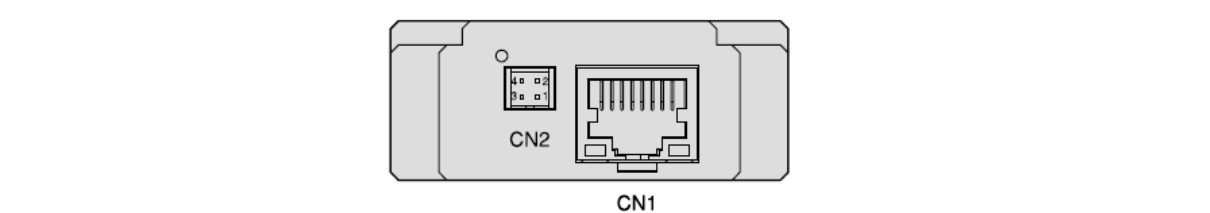

接続

注)ノイズやサージ誘導を受けないように主回路や高圧電線、負荷線とはできるだけ離して配線してください。
入力信号
1ビットの外部入力を、任意の入力信号に設定が可能で、UDP通信(M又はSパケット)以外での
制御が可能となります。機能の有効・無効及び、任意入力信号の設定は、Webサーバで可能です。
①機能の有効・無効
②対応させる信号設定(IN1~8,MODE,セレクト入力のどれか)
③条件設定(UDPでのコマンドとの PRIORITY / AND / OR / NOT)
①機能の有効・無効
②対応させる信号設定(IN1~8,MODE,セレクト入力のどれか)
③条件設定(UDPでのコマンドとの PRIORITY / AND / OR / NOT)
