UST-10LXB-H02
測域センサデータ出力タイプ
測域センサシリーズからPoE給電が可能なタイプが新登場。
検出距離10m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。
LANケーブル1本で、電源供給とデータ出力が可能です。
インタラクティブコンテンツ、デジタルピッキング用途に最適。
製品概要
PoEとは?
Power of Ethernetの略。
LANケーブル1本で、電源供給とデータ出力が可能です。
LANケーブル1本で、電源供給とデータ出力が可能です。
PoEを活用した使用用途
PoE機能を使用することで、電源コンセントが近くにない場合でも設置が可能。
インタラクティブコンテンツやデジタルピッキング用途に最適です。
インタラクティブコンテンツやデジタルピッキング用途に最適です。
小スポットレーザ

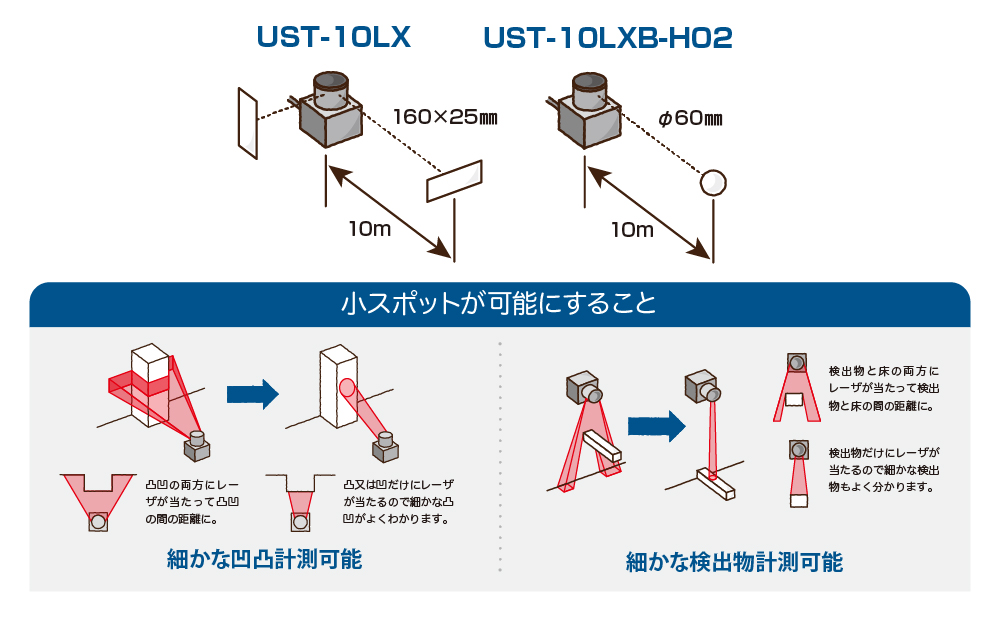

通常の測域センサよりも、レーザの光芒が小スポットに!
センサから10mの地点:φ60㎜の拡がり
(標準品:UST-10LXでは、10m地点で250×40㎜の拡がり)
センサから10mの地点:φ60㎜の拡がり
(標準品:UST-10LXでは、10m地点で250×40㎜の拡がり)
検出範囲
・検出距離:10m
・検出角度:270°
・角度分解能:0.125°
1台で幅広い範囲の距離データを取得することが可能です。
・検出角度:270°
・角度分解能:0.125°
1台で幅広い範囲の距離データを取得することが可能です。
小型・軽量
・外形寸法(W×D×H) 本体:50㎜×50㎜×70㎜ PoE部:60㎜×35㎜×25㎜
・質量:130g(ケーブル除く)
コンパクトサイズなため、設置場所を選びません。
・質量:130g(ケーブル除く)
コンパクトサイズなため、設置場所を選びません。
リアルタイム検出
走査時間(センサが1周する時間)は25msで、1秒間に40回転と高速で距離を取得できます。
リアルタイムでの手足の動きを検知し、映像や棚の動きをスムーズに切り替え可能です。
リアルタイムでの手足の動きを検知し、映像や棚の動きをスムーズに切り替え可能です。
形式一覧
型式 | 品コード |
UST-10LXB-H02 | UUST163 |
製品仕様
品 名 | 測域センサ |
型 式 | UST-10LXB-H02 |
PoE仕様 | IEEE802.3af準拠 class 0 |
PoE電源 | 37-57V |
消費電力 | 通常時3W (起動時5W) |
光 源 | 半導体レーザ(830nm) FDAレーザ安全クラス1 |
検出距離及び検出体 | 検出保証値:0.06m~10m (白ケント紙) |
:0.06m~4m (反射率10%時) | |
最大検出距離:30m(出力限界値) | |
測距精度 | ±40mm (※1) |
繰返し精度 | σ< 30mm (※1) |
走査角度 | 270度 |
走査時間 | 25msec (モータ回転数 2400rpm) |
角度分解能 | 0.125度 |
起動時間 | 10sec以内 (但し、起動条件(故障)によっては、超える場合があります。) |
インターフェース | Ethernet 100BASE-TX |
表示灯 | 電源表示灯(青):正常動作時点灯、起動時及び故障時点滅 |
使用周囲温度、湿度 | -10℃~+50℃ 85%RH以下 (但し、結露、凍結がない事) |
使用周囲照度 | 80,000Ix以下 |
注)太陽光など強い光を直接受けた場合は誤出力する場合があります | |
保存周囲温度、湿度 | -30℃~+70℃ 85%RH以下(結露、凍結がない事) |
耐振動 | 10~55Hz 複振幅1.5㎜ X.Y.Z方向 各2時間 |
55~200Hz 98m/s2 スイープ2分 X.Y.Z方向 各1時間 | |
耐振動(動作時) | 55~150Hz 19.6m/s2 |
背面及び底面取付 X.Y.Z方向 スイープ2分 各0.5時間 | |
耐衝撃 | 196m/s2(20G) X.Y.Z方向 各10回 |
保護構造 | IP40 |
質量 | 130g (ケーブル除く) |
材質 | 光学窓:ポリカーボネイト、本体:アルミ、PoE部:ポリカーボネイト |
外形寸法(W×D×H) | 50mm×50mm×70mm(本体)/60mm×35mm×25mm(PoE部分) |
(※1)精度は出荷時の基準環境下による基準反射板(白ケント紙)による精度です。
外形図
外形寸法図
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。(なお、本利用規約は予告なく変更することがございます。)
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
(以下コンテンツという)の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用(複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等)は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
---|---|---|---|---|
【RS2】UST-10LXB-H02 製品仕様書 |
--- |
2024-12-04 |
||
【RS2】UST-10LXB-H02 外形寸法図 |
--- |
2024-12-04 |
||
【RS2】UST-10LXB-H02取扱説明書電源供給・配線・コネクタ・出力以外の仕様については、UST-10LX-H02と同等になります。 外形については、UST-10LXB-H02をご参照下さい。 詳細は、仕様書にてご確認下さい。 |
--- |
2024-12-09 |
||
【RS2】データ確認ツール UrgBenriPlus_2.3.2(rev.343) |
--- |
2024-10-02 |
||
【RS】IP Discovery_2.2(rev.86)(IPアドレス変更ツール) |
--- |
2024-10-02 |
||
【RS2】UST-10LXB-H02 2DCAD(DXF) |
--- |
2024-12-06 |
||
【RS2】UST-10LXB-H02 3D CAD(IGES/STEP/Parasolid) |
--- |
2024-12-06 |
||
【RS2】UST-10LXB-H02 カタログ |
--- |
2024-12-05 |
