製品詳細
PRODUCT DETAIL
UTM-30LX-EW
測域センサデータ出力タイプ
距離30m、270°の範囲をデータ出力するレーザスキャナ(LiDAR)。マルチエコー対応で雨、霧などの分離が可能、ロボットなどの環境認識（SLAM）用途、各種計測に。インターフェースはイーサネット対応。ROS対応
製品概要
特徴
● 光でスキャニングしながら検出物までの距離を測定する二次元走査型の光距離センサです。
● 高速データ出力タイプなので、サービスロボットの環境認識に活躍します。
● 電源電圧DC12V。消費電流700mA 以下。
● 長距離30m、広視野270°の広範囲スキャン。
● 高速データ出力タイプなので、サービスロボットの環境認識に活躍します。
● 電源電圧DC12V。消費電流700mA 以下。
● 長距離30m、広視野270°の広範囲スキャン。
イーサネット100BASE-TX対応
イーサネット対応の高速データ出力タイプです
スキャン時間25ms
ロボットの高速走行に対応可能です。
マルチエコー対応
屋外使用での雪、雨、塵などの浮遊物や
前面カバーの分別に有効です。
保護構造
UTM-30LX-EW はIP67。
屋外で稼動するサービスロボットにも利用できます。
スキャン範囲
注）上図は白ケント紙500ｍｍ□が検出可能なエリアで、最大検出距離は30mです。 検出体の種類により最大検出距離が異なります。
形式一覧
| 型式 | 品コード | 検出距離 | インターフェース |
| UTM-30LX-EW | UUTM013 | 0.1m～30m（白ケント紙) 最大検出距離 : 60m(出力限界値) 角度270° |
Ethernet 100BASE-TX(Auto-negotiation) |
製品仕様
| 種類 | データ出力タイプ |
| 型式 | UTM-30LX-EW |
| 品コード | UUTM013 |
| 光 源 | 半導体レーザ λ=905nm FDAレーザ安全クラス1 |
| 電源電圧 | DC 12V ±10％ |
| 電源電流 | 700mA以下 但し起動時は約1A |
| 検出距離及び検出体 | 検出保証値0.1～30m（白ケント紙）*2： 最大検出距離 60m(出力限界値) 最小検出物 130mm（10m）：距離により変動する |
| 測距精度 | 0.1～10m：±30mm , 10～30m：±50mm （白ケント紙）*2 周囲照度3000lx以下 白ケント紙0.1～10m ： ±30mm*1 周囲照度100000lx以下 白ケント紙0.1～10m : ±50mm*1 |
| 測距分解能及び繰返し精度 | 1mm 単位 0.1～10m：σ<10mm , 10～30m：σ<30mm （白ケント紙）*2 周囲照度 3000lx以下 ：σ<10mm（白ケント紙 10mまで） 周囲照度 100000lx以下 ：σ<30mm（白ケント紙 10mまで） |
| 走査角度 | 270度 |
| 角度分解能 | 約0.25度 （360°／1440分割） |
| 走査時間 | 25ms／scan*3 |
| インタフェース | Ethernet 100BASE-TX（Auto-negotiation） |
| 出力 | 同期出力（NPNオープンコレクタ DC30V, 30mA以下） |
| 表示灯 | 電源表示灯（緑）：電源ON時点灯 動作表示灯（橙）：正常動作時点灯、故障時点滅 |
| 使用周囲、温度、湿度 | －10℃～＋50℃ 85％ＲＨ以下 （但し、結露、凍結がない事） |
| 保存温度 | －25～75℃ |
| 耐候性 | 雨や雪や太陽光により検出距離が短くなる*5 |
| 耐 振 動 | 10～55Ｈｚ 複振幅1.5ｍｍ Ｘ．Ｙ．Ｚ方向 各2時間 55Hz～200Hz 49m/s2 スイープ2分 X,Y,Z方向 各1時間 |
| 耐 衝 撃 | 196m/s2 Ｘ．Ｙ．Ｚ方向 各10回 |
| 保護構造 | IP67（IEC規格）*4 |
| 絶縁抵抗 | 10MΩ DC500Vメガー |
| EMC規格 | （EMI） EN61326-1：2013 EN55011：2009 + A1：2010 （EMS） EN61326-1：2013 EN61000-4-2：2009 EN61000-4-3：2006 + A1：2008 + A2：2010 EN61000-4-4：2012 EN61000-4-6：2009 EN61000-4-8：2010 |
| 重量 | 300g（ケーブル含む） |
| 光学面材質 | ポリカーボネート |
*2 室内環境にて（蛍光灯 1000lx以下）
*3 MD、MS、ME以外の計測コマンドを使用した場合、周囲の環境によって応答速度が遅れる可能性があります。
*4 Ethernetケーブル末端（コネクタ部）はIP67保護構造ではありません。
*5環境の影響は実機での確認をお願いします。また雨等を検出しますので、信号処理で除去願います。
注）本製品は安全機器としてはご利用いただけません。

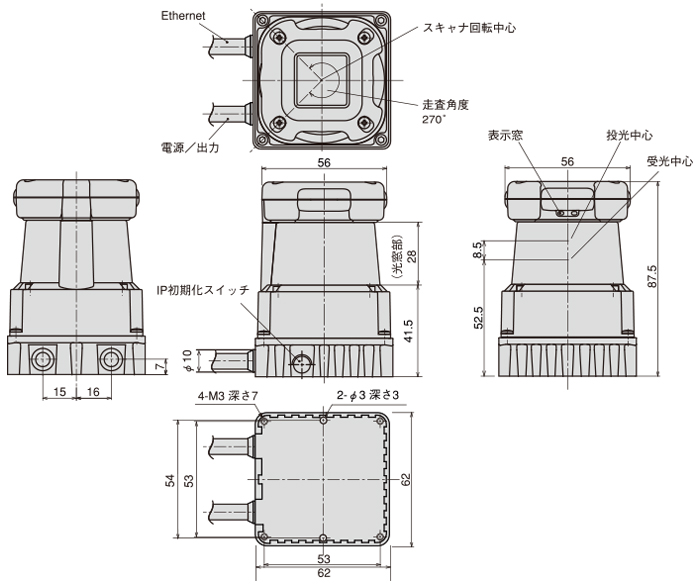

外形図
UTM-30LX-EW
入出力回路
出力回路
定格 30V、30mA以下
注意）OUT PUTには制限抵抗が必要です。
注意）OUT PUTには制限抵抗が必要です。
外部接続表
ケーブル1電源および出力
注意）入出力方向は本製品（UTM）を基準に記載しています。
|
各種ダウンロード
ダウンロードの前に
ファイルのダウンロードは会員様のみが可能です。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
会員登録されていない場合は、「会員登録」ボタンより会員登録を行ってください。
既に会員の方は、下記の規約に同意いただき、「同意する」ボタンをクリックしてください。
資料ダウンロード用使用許諾
弊社各種商品の製品仕様・図面資料・各種資料及びソフトウェアのダウンロードに際して、事前にご利用規約をお読みいただき、ご理解・ご同意の上でご利用いただくようお願い申し上げます。
ご同意いただけない場合、ダウンロードページへの登録・承認ができないことをご了承ください。（なお、本利用規約は予告なく変更することがございます。）
利用規約
- 知的財産権
-
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
（以下コンテンツという）の著作権およびその他の権利は、当社またはその供給者が有します。 - 当社が当ウェブサイトに掲載しているコンテンツの二次的利用（複製、転用、改変、解析、送信、譲渡、貸与、使用許諾、及び営業活動または営利を目的とする使用等）は、事前に承諾がない限り固く禁止いたします。各ダウンロードサイトやコンテンツに個別の使用条件を記載している場合は、それらの利用条件を本利用規約に優先させて適用させていただきます。
- 当社は当ウェブサイトによるコンテンツの提供により、コンテンツに含まれる発明、デザイン等に対する特許権、意匠権その他の知的財産権の譲渡または当該知的財産権に基づくいかなる権利の許諾を行うものではありません。
- 当ウェブサイトに公開されている文章、データやソフトウェアなどのコンテンツ
- 免責事項
-
当社は、当ウェブサイトに掲載した情報には細心の注意を払っておりますが、以下の点に責任を負うものではありません。
- 掲載された情報が常に最新版であり、適時適切に更新、または訂正されていること。
- 掲載された情報が正確で、有用で、安全であること。
- 当ウェブサイトの情報の変更、削除、公開の中断、中止等、ご利用になったことによるお客様に生じた損害。
- 当ウェブサイトの利用によって起きた一切の損害。
ダウンロード一覧
| 分類 | ファイル名 | ファイル 容量 |
更新日 | ダウンロード |
|---|---|---|---|---|
 |
【RS2】UTM-30LX-EW 製品仕様書 外径寸法図 |
--- |
2024-10-02 |
|
|
【RS2】UTM-30LX-EW 通信仕様書 |
--- |
2024-10-02 |
|
 |
【RS2】UTM-30LX-EW マニュアル |
--- |
2024-10-02 |
|
|
【RS2】データ確認ツール UrgBenriPlus_2.3.2(rev.343) |
--- |
2024-10-02 |
|
|
【RS2】UTM-30LX-EW ファームウェアVer1.3.1本体のラベルを必ずご確認いただいてからご使用ください。製品コードUUTM007ではご使用いただけません。 |
--- |
2024-10-02 |
|
|
【RS2】UTM-30LX-EW_FEW IPチェンジャーIP変更ツールについて UTM-30LX-EW製品バージョンVer1.3.1以上及びUTM-30LX-FEW製品バージョンVer1.1.1以上の場合は最新のUrgBenriPlusをご使用ください。 |
--- |
2024-10-02 |
|
 |
【RS2】UTM-30LX-EW_FEW 2D CAD (dxf) |
--- |
2024-10-02 |
|
 |
【RS2】UTM-30LX-EW_FEW 3DCAD (IGES STEP Parasolid) |
--- |
2024-10-02 |
|
 |
【RS2】UTM-30LX-EW 総合カタログ |
--- |
2024-10-02 |
プログラミングについて
【URG Network】
データ出力タイプ測域センサのプログラミングについて説明しているサイトです。
データ出力タイプ測域センサのプログラミングについて説明しているサイトです。
【技術コミュニティ】
測域センサ(データ出力タイプ)の専門的なプログラミングやソフトに関するご相談については、
技術コミュニティもご用意しております。
※日本語でも大丈夫です！
測域センサ(データ出力タイプ)の専門的なプログラミングやソフトに関するご相談については、
技術コミュニティもご用意しております。
※日本語でも大丈夫です！
よくある質問
-
同期出力とはどういった出力ですか？
1スキャンごとに1パルス(約1ms)出力されます。 詳しくは、各種ダウンロードの「UTM-30LX-EW マニュアル」をご参照ください。
-
PCに接続しましたがセンサを認識しません。
PCのIPアドレスを設定する必要がございます。 マニュアルをご参照ください。
-
センサのIPアドレスの変更方法は？
UTM-30LX-EW製品バージョンVer1.3.1以上及びUTM-30LX-FEW製品バージョンVer1.1.1以上の場合は最新のUrgBenriPlusを使用して変更できます。以前のバージョンについてはIPチェンジャーを使用してください。
-
光学面が汚れてしまいましたが清掃の方法を教えてください
製品の使い方「光学窓のお手入れ方法」に記載がございますのでご参照ください。
